液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

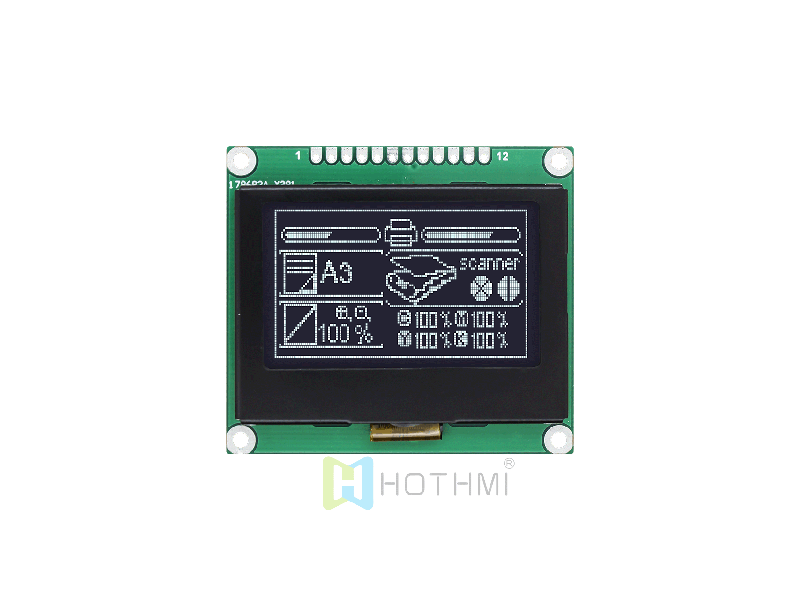

| 1.7 英寸 128 x 64 图形 LCD/SPI 接口/DFSTN 负片显示/半透反射偏振片/黑底白字 HTM12864C01A-41W-A3P | 图形液晶模组 | 128x64 |
|
52.0x44.2x6.4 | 36.0x23.5 | 33.25x20.45 | 0.38x0.32 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -20~80℃ | +3.3 V | ST7567 | |
| 1.7英寸图形LCD128x64液晶显示屏/图形模块显示器/STN 负显/全透偏光片/蓝底白字 HTM12864C01A-25W-A3P | 图形液晶模组 | 128x64 |
|
52.0x44.2x6.4 | 36.0x23.5 | 33.25x20.45 | 0.38x0.32 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -20~80℃ | +3.3 V | ST7567 | |

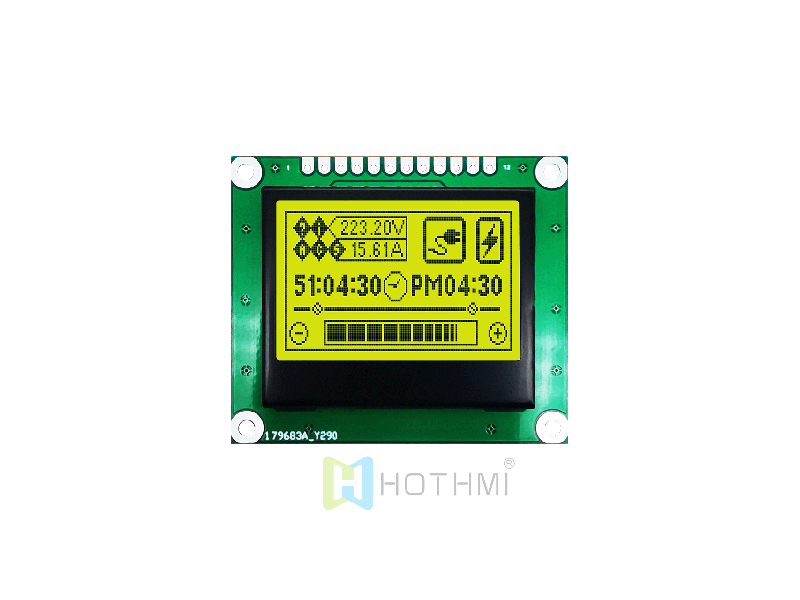

| 1.7英寸 LCD 128x64图形液晶显示屏 | ST7567 | 图形模块显示器，STN+ 黄绿背光 HTM12864C01A-01Y-A3P | 图形液晶模组 | 128x64 |
|
52.0x44.2x6.4 | 36.0x23.5 | 33.25x20.45 | 0.38x0.32 | 6H | 黄绿 | 12PIN | SPI | 防静电ESD 8KV | -20~80℃ | +3.3 V | ST7567 | |

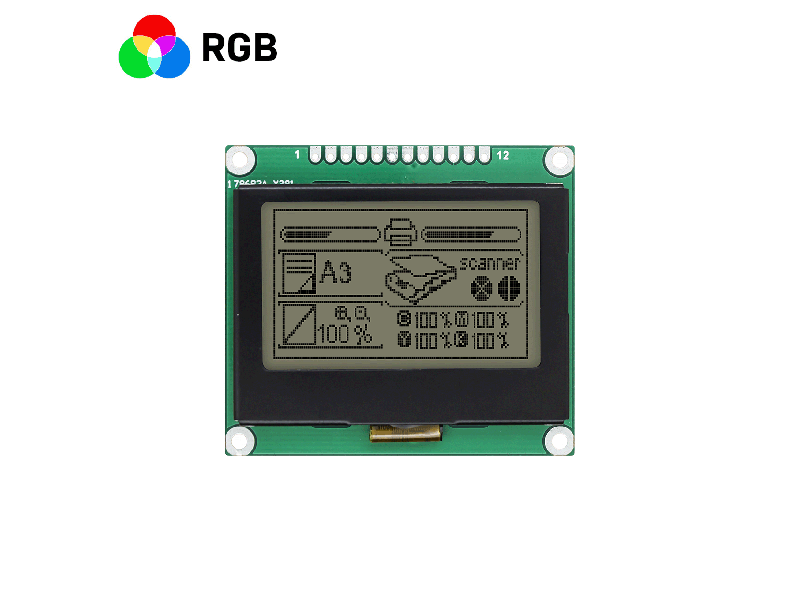

| 2.0 英寸128x64 图形LCD液晶显示模块|FSTN+全透偏光片|红绿蓝背光 HTM12864T01A-35S-A3P | 图形液晶模组 | 128x64 |
|
58.0x51.2x5.2 | 45.2x27.0 | 40.92x24.28 | 6H | 红绿蓝 | 12PIN | SPI | 防静电ESD 8KV | -30~80℃ | +3.3 V | ST7567 | ||

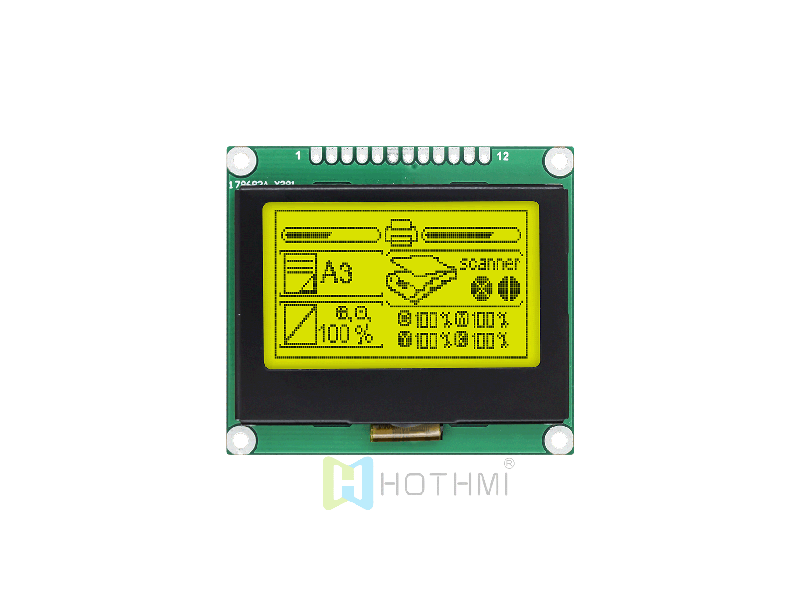

| 2.0 英寸128x64 LCD 图形液晶显示模块 |128X64 图形点阵模块|STN 正片显示|黄绿背光 HTM12864T01A-11Y-A3P | 图形液晶模组 | 128x64 |
|
58.0x51.2x5.2 | 45.2x27.0 | 40.92x24.28 | 6H | 黄绿 | 12PIN | SPI | 防静电ESD 8KV | -30~80℃ | +3.3 V | ST7567 | ||
| 2 英寸LCD 图形显示模块 | 128 X 64 图形点阵模块 | STN 正片显示 | ST7567 控制器 HTM12864T01A-11W-A3P | 图形液晶模组 | 128x64 |
|
58.0x51.2x5.2 | 45.2x27.0 | 40.92x24.28 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -30~80℃ | +3.3 V | ST7567 | ||

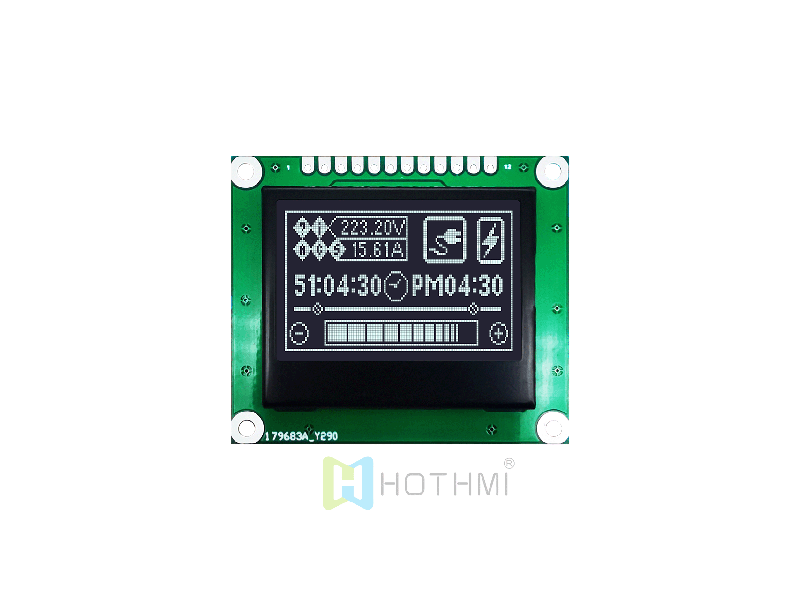

| 2 英寸 3.3V 128x64 LCD 图形显示模组|DFSTN 负显示 | 黑底白字|ST7567 控制器 HTM12864T01A-41W-A3P | 图形液晶模组 | 128x64 |
|
58.0x51.2x5.2 | 45.2x27.0 | 40.92x24.28 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -30~80℃ | +3.3 V | ST7567 | ||

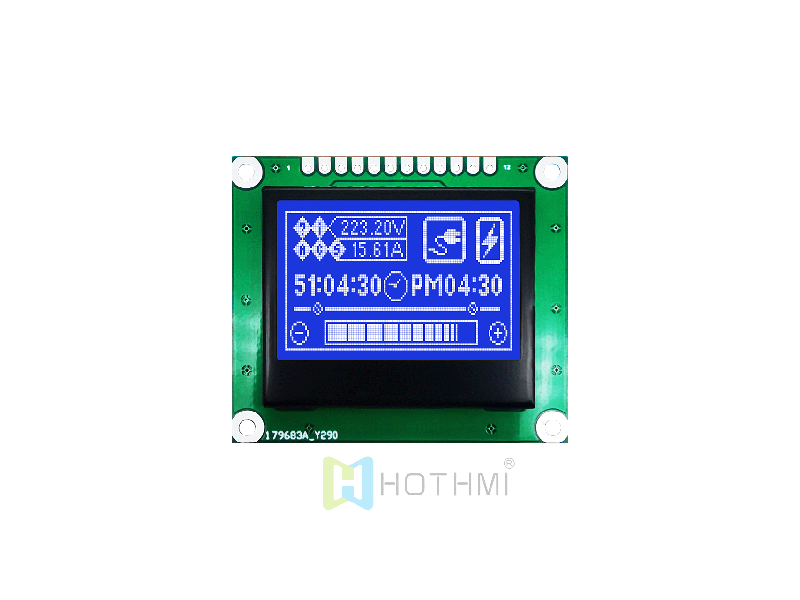

| 2英寸128 x 64 LCD 图形液晶显示模块 | 12864图形点阵模块 | STN 负显示 | 蓝底白字 HTM12864T01A-25W-A3P | 图形液晶模组 | 128x64 |
|
58.0x51.2x5.2 | 45.2x27.0 | 40.92x24.28 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -30~80℃ | +3.3 V | ST7567 | ||
| 2英寸128x64LCD图形液晶显示模块/12864图形点阵模组|STN正显黄绿背光/3.3v HTM-COG12864T01A-01Y-A3P-SPI | 图形液晶模组 | 128x64 |
|
58.0x51.2x5.2 | 45.2x27.0 | 40.92x24.28 | 6H | 黄绿 | 12PIN | SPI | 防静电ESD 8KV | -30~80℃ | +3.3 V | ST7567 | ||

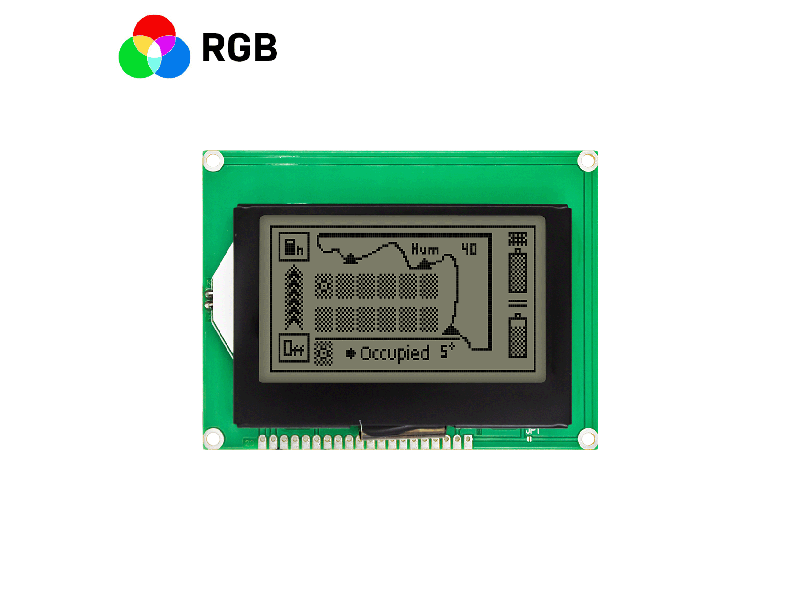

| 3英寸LCD 图形液晶模组|128x64图形点阵模块 | FSTN正显RGB 红绿蓝背光|全透偏光片 HTM12864-27-35S-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 红绿蓝 | 20PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R |
