液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3英寸128 x 64 LCD图形液晶显示屏 | 128x64图形液晶模组 | STN正显 黄绿背光 HTM12864H-01Y-A5P | 图形液晶模组 | 128x64 |
|
63.0x52.2x11.5 | 54.0x36.0 | 49.88x31.32 | 0.38x0.34 | 6H | 黄绿 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |

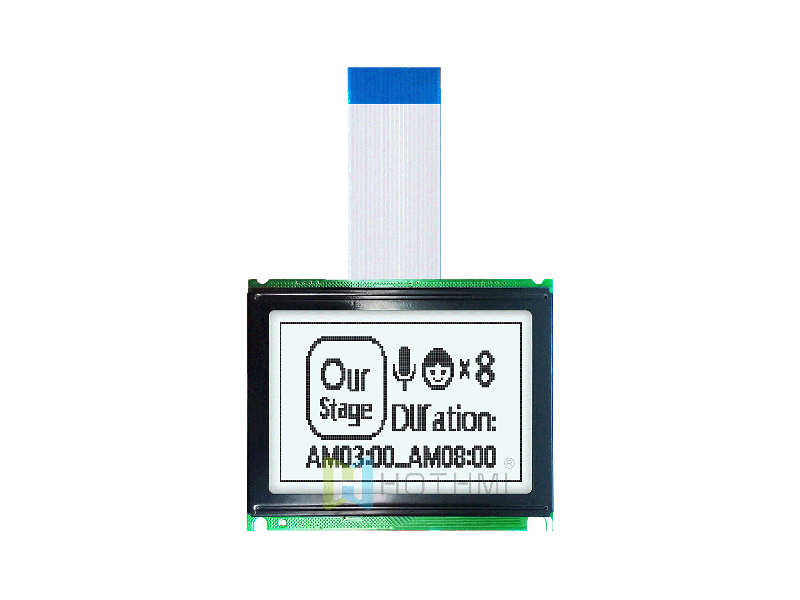

| 2.7 英寸128x64 LCD 图形液晶点阵模块 | 红绿蓝背光 | FSTN 正偏光片 | Arduino HTM12864K-35S-N5P-V01 | 图形液晶模组 | 128x64 |
|
75X52.7X8.5 | 60X32.6 | 55.01X27.49 | 0.43x0.43 | 6H | 红绿蓝 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |
| 2.7 英寸128x64 LCD 图形液晶点阵模块|2.7"图形液晶显示模组|STN 正偏光片|黄绿背光 HTM12864K-11Y-N5P-V01 | 图形液晶模组 | 128x64 |
|
75X52.7X8.5 | 60X32.6 | 55.01X27.49 | 0.43x0.43 | 6H | 黄绿 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |
| 2.7 英寸128x64 LCD图形液晶点阵模块 | STN 正片显示 | Arduino| 灰底蓝字 HTM12864K-11W-N5P-V01 | 图形液晶模组 | 128x64 |
|
75X52.7X8.5 | 60X32.6 | 55.01X27.49 | 0.43x0.43 | 6H | 白色 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |
| 2.7 英寸 128x64 图形 LCD 液晶点阵模块 | DFSTN - | Arduino | 黑色背景和白色字符 HTM12864K-41W-N5P-V01 | 图形液晶模组 | 128x64 |
|
75X52.7X8.5 | 60X32.6 | 55.01X27.49 | 0.43x0.43 | 6H | 白色 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |
| 2.7英寸STN负向显示蓝底白字128x64 图形LCD显示模块 | MCU | 适用于 Arduino HTM12864K-25W-N5P-V01 | 图形液晶模组 | 128x64 |
|
75X52.7X8.5 | 60X32.6 | 55.01X27.49 | 0.43x0.43 | 6H | 白色 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |
| 2.7英寸128 x 64 图形液晶显示器 | 12864 图形 LCD | STN +黄绿背光 | 半透偏光片 HTM12864K-01Y-N5P-V01 | 图形液晶模组 | 128x64 |
|
75X52.7X8.5 | 60X32.6 | 55.01X27.49 | 0.43x0.43 | 6H | 黄绿 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |

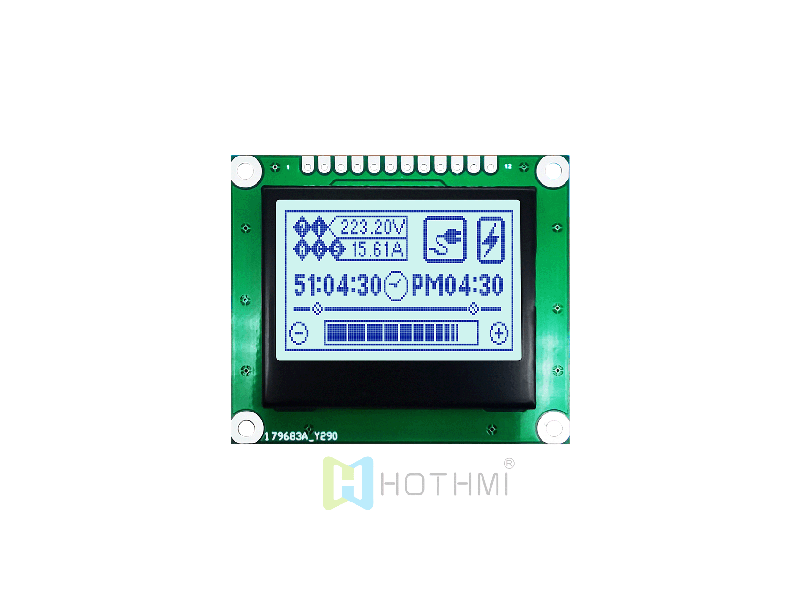

| 1.7 英寸128x64 图形液晶显示器 | 12864 图形 LCD | FSTN +红绿蓝背光 | 全透偏光片 HTM12864C01A-35S-A3P | 图形液晶模组 | 128x64 |
|
52.0x44.2x6.4 | 36.0x23.5 | 33.25x20.45 | 0.38x0.32 | 6H | 红绿蓝 | 12PIN | SPI | 防静电ESD 8KV | -20~80℃ | +3.3 V | ST7567 | |
| 1.7 英寸128x64 图形液晶块 | 128 x 64 图形 LCD | STN +黄绿背光 | 3.3V HTM12864C01A-11Y-A3P | 图形液晶模组 | 128x64 |
|
52.0x44.2x6.4 | 36.0x23.5 | 33.25x20.45 | 0.38x0.32 | 6H | 黄绿 | 12PIN | SPI | 防静电ESD 8KV | -20~80℃ | +3.3 V | ST7567 | |
| 1.7 英寸 图形液晶模组 | 128 x 64 图形 LCD | STN +半透反射偏振片 | 灰底蓝字 HTM12864C01A-11W-A3P | 图形液晶模组 | 128x64 |
|
52.0x44.2x6.4 | 36.0x23.5 | 33.25x20.45 | 0.38x0.32 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -20~80℃ | +3.3 V | ST7567 |
