液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

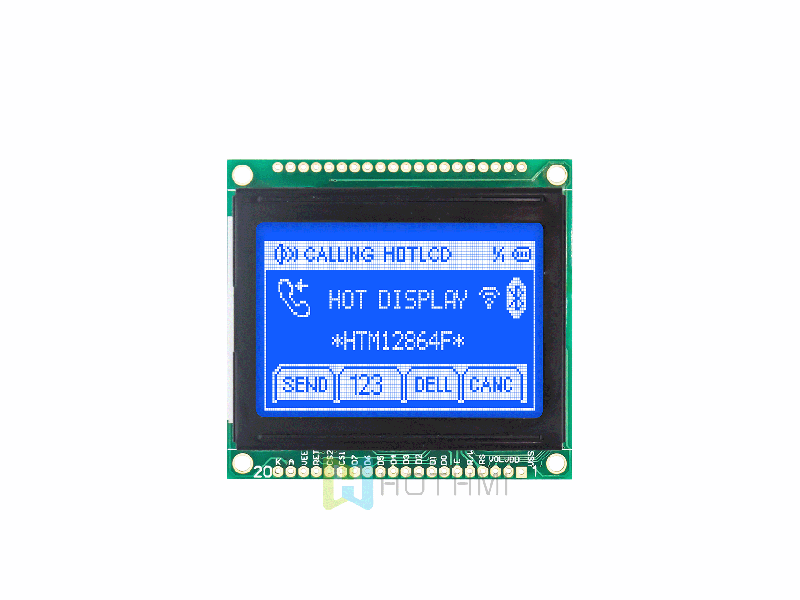

| 2寸128x64 图形液晶LCM/蓝底白字/多种语言字库/STN- /MCU 接口 /5.0V HTM12864F-25W-A5P | 图形液晶模组 | 128x64 |
|
54X50X6.5 | 43.5x29 | 40.92x24.92 | 0.32x0.39 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 2英寸显示模块 | 128 x 64图形液晶COB 模组 | KS108 | FSTN 正显 | 白底灰字 HTM12864F-31W-A5P | 图形液晶模组 | 128x64 |
|
54X50X6.5 | 43.5x29 | 40.92x24.92 | 0.32x0.39 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |

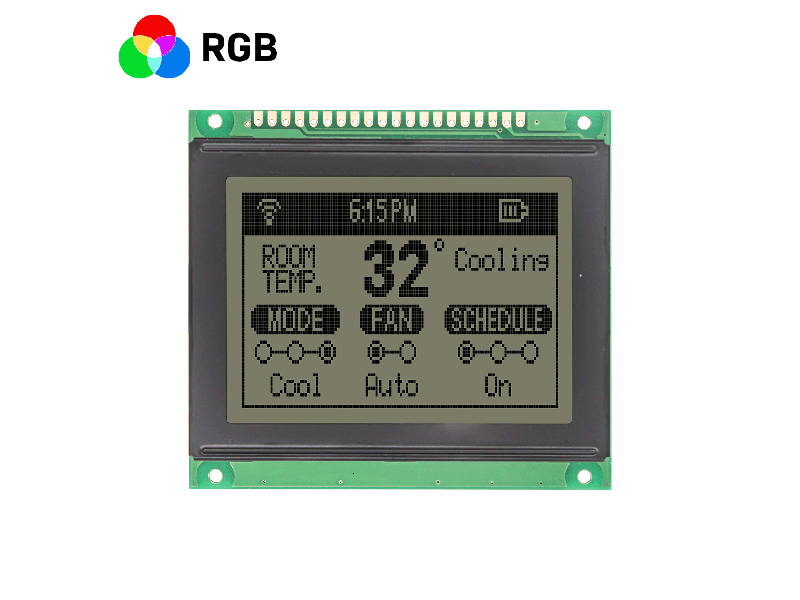

| 3英寸128x64图形液晶LCD模块 | 黑白单色液晶显示模块 | FSTN+红绿蓝背光 | Arduino HTM12864D-35S-A5P | 图形液晶模组 | 128x64 |
|
78.0x70.0x12.5 | 62.0x44.0 | 56.28x38.36 | 0.60x0.4 | 6H | 红绿蓝 | 20PIN | MCU | 防静电ESD 8KV | 0~50℃ | 5.0V | KS0108 | |

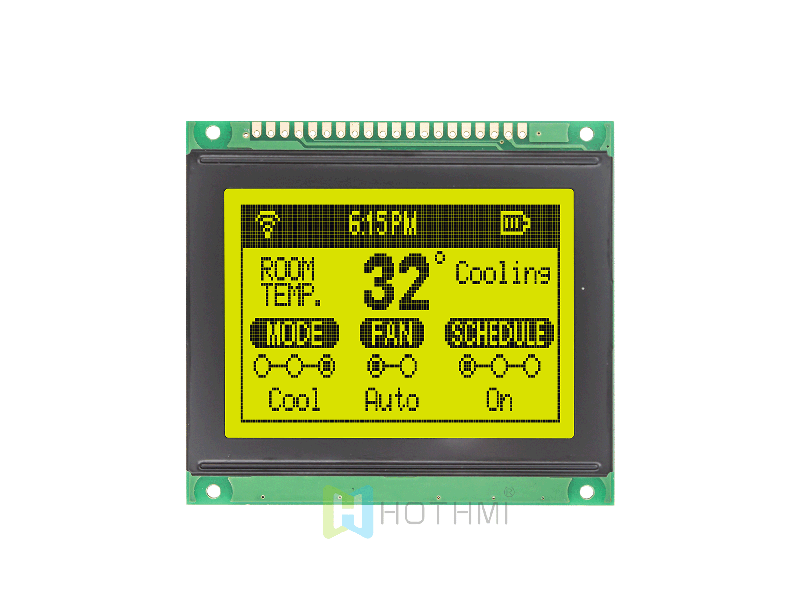

| 3"图形液晶显示模组 | 黄绿背光 | Arduino 图形液晶显示屏 |128x64 KS0108 | STN+ HTM12864D-11Y-A5P | 图形液晶模组 | 128x64 |
|
78.0x70.0x12.5 | 62.0x44.0 | 56.28x38.36 | 0.60x0.4 | 6H | 黄绿 | 20PIN | MCU | 防静电ESD 8KV | 0~50℃ | 5.0V | KS0108 | |
| 3 英寸128x64 液晶显示屏|图形点阵显示|兼容KS0108|灰色背景上的蓝色文本|Arduino HTM12864D-11W-A5P | 图形液晶模组 | 128x64 |
|
78.0x70.0x12.5 | 62.0x44.0 | 56.28x38.36 | 0.60x0.4 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | 0~50℃ | 5.0V | KS0108 | |

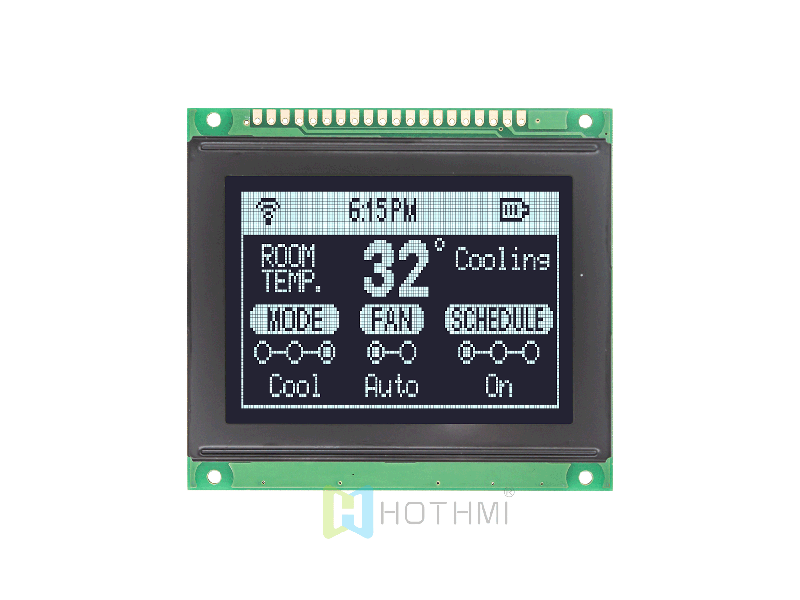

| 3英寸 Arduino 图形液晶显示屏 | 128x64图形点阵LCD模块 | 兼容 KS0108 | DFSTN 负显 HTM12864D-41W-A5P | 图形液晶模组 | 128x64 |
|
78.0x70.0x12.5 | 62.0x44.0 | 56.28x38.36 | 0.60x0.4 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | 0~50℃ | 5.0V | KS0108 | |
| 3"黄绿色图形液晶显示器/128x64 图形 LCD 显示模块 / 适用于 Arduino /KS0108或兼容 HTM12864D-01Y-A5P | 图形液晶模组 | 128x64 |
|
78.0x70.0x12.5 | 62.0x44.0 | 56.28x38.36 | 0.60x0.4 | 6H | 黄绿 | 20PIN | MCU | 防静电ESD 8KV | 0~50℃ | 5.0V | KS0108 | |
| 3.0"128x64 LCM 图形显示模块 | FSTN正显示 | 白底灰字 | 5.0v |Arduino HTM12864D-31W-A5P | 图形液晶模组 | 128x64 |
|
78.0x70.0x12.5 | 62.0x44.0 | 56.28x38.36 | 0.60x0.4 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | 0~50℃ | 5.0V | KS0108 | |

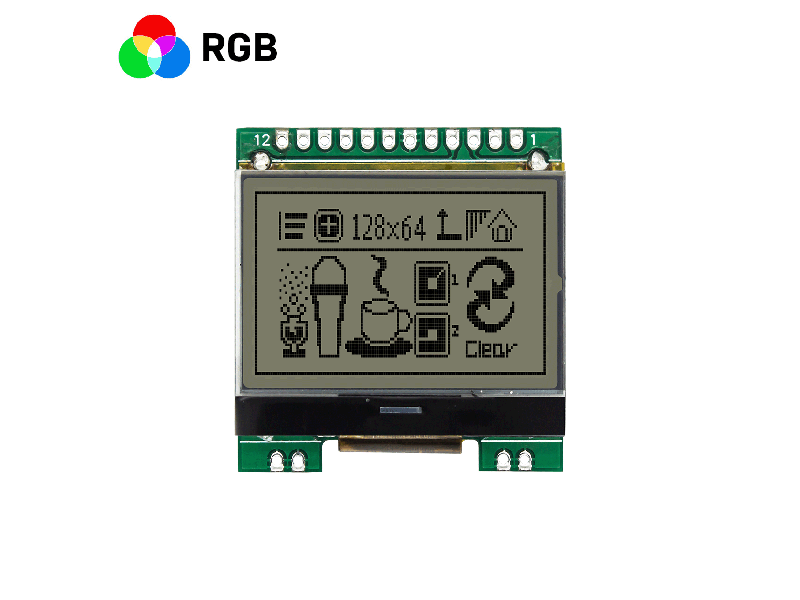

| 1.7英寸图形点阵模块/128x64分辨率/红绿蓝背光/ST7567控制芯片/SPI HTM12864C-35S-N3S-V06 | 图形液晶模组 | 128x64 |
|
39.0x40.8x6.2 | 36x23.5 | 33.25x20.45 | 0.32x0.26 | 6H | 红绿蓝 | 12PIN | SPI | 防静电ESD 8KV | -40~70℃ | +3.3 V | ST7567 | |

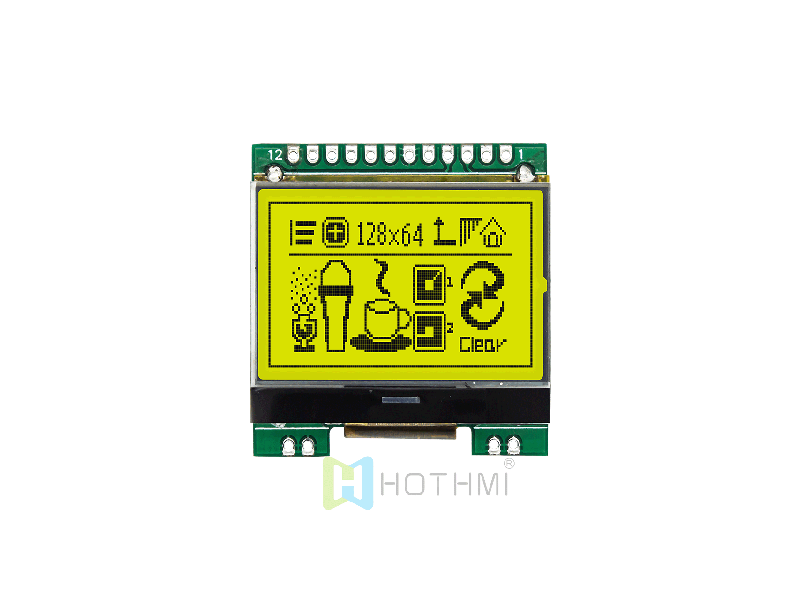

| 128x64 黄绿背光图形LCD模组/图形COB模块/1.7寸图形液晶显示屏/ST7567控制器/SPI HTM12864C-11Y-N3S-V06 | 图形液晶模组 | 128x64 |
|
39.0x40.8x6.2 | 36x23.5 | 33.25x20.45 | 0.32x0.26 | 6H | 黄绿 | 12PIN | SPI | 防静电ESD 8KV | -40~70℃ | +3.3 V | ST7567 |
