液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

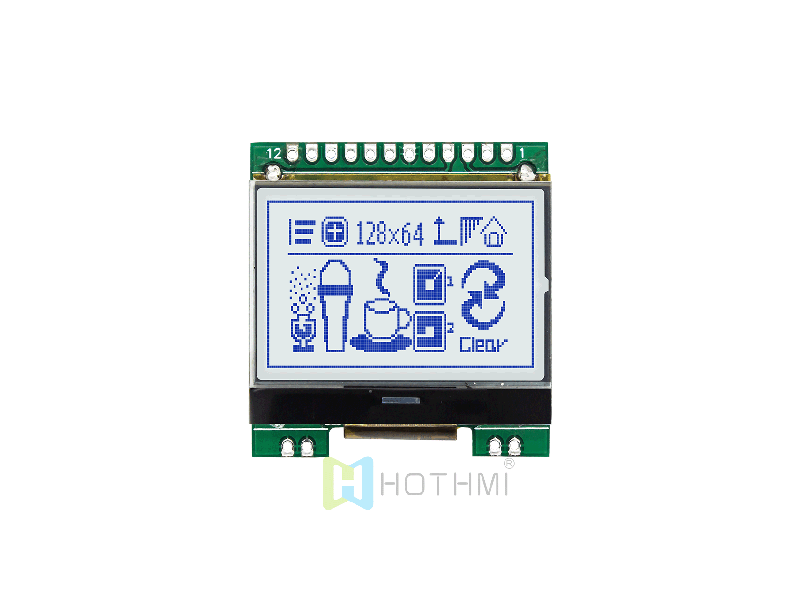

| 1.7"128x64 灰底蓝字模组 | STN+图形COB模块 | ST7567控制器 HTM12864C-11W-N3S-V06 | 图形液晶模组 | 128x64 |
|
39.0x40.8x6.2 | 36x23.5 | 33.25x20.45 | 0.32x0.26 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -40~70℃ | +3.3 V | ST7567 | |

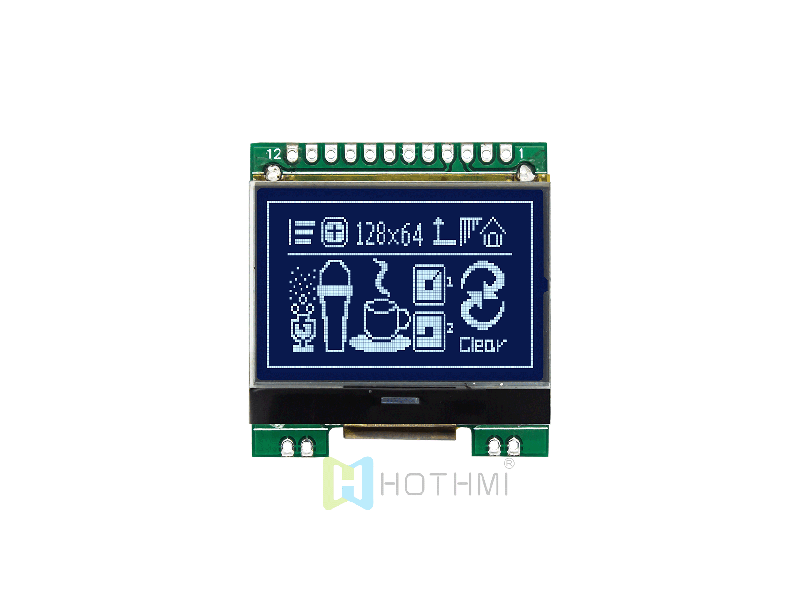

| 1.7"LCD液晶屏/128x64图形点阵LCM/黑底白字/多种语言字库/DFSTN（-） HTM12864C-41W-N3S-V06 | 图形液晶模组 | 128x64 |
|
39.0x40.8x6.2 | 36x23.5 | 33.25x20.45 | 0.32x0.26 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -40~70℃ | 3.3V | ST7567 | |

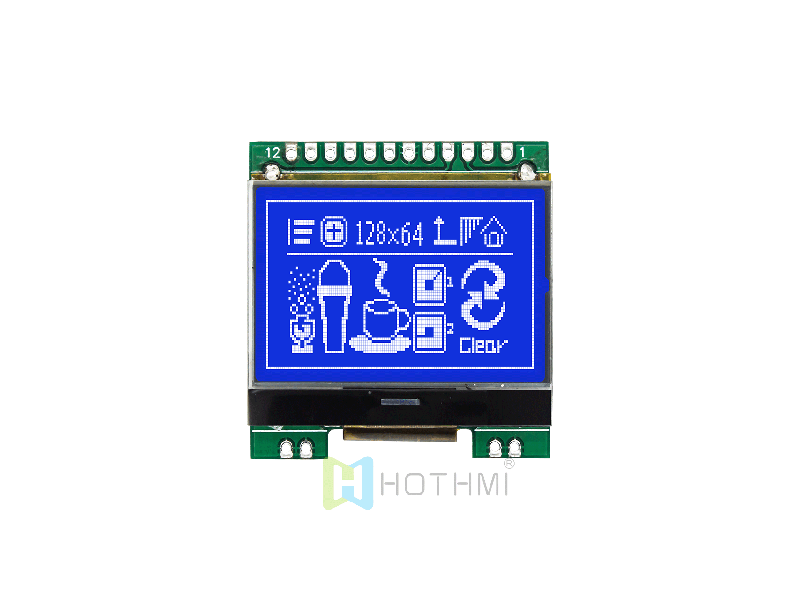

| 1.7"LCD液晶屏/128x64图形点阵模块/蓝底白字/ST7567/SPI HTM12864C-25W-N3S-V06 | 图形液晶模组 | 128x64 |
|
39.0x40.8x6.2 | 36x23.5 | 33.25x20.45 | 0.32x0.26 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -40~70℃ | 3.3V | ST7567 | |

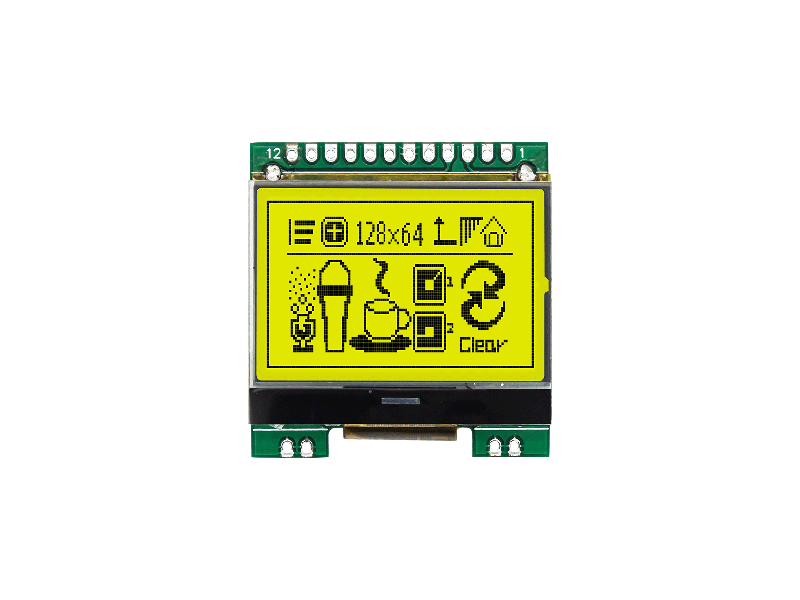

| 1.7寸128X64图形液晶模块 | STN正显 + 黄绿背光显示屏 | 超低温-40℃ HTM12864C-01Y-N3S-V06 | 图形液晶模组 | 128x64 |
|
39.0x40.8x6.2 | 36x23.5 | 33.25x20.45 | 0.32x0.26 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -40~70℃ | 3.3V | ST7567 | |

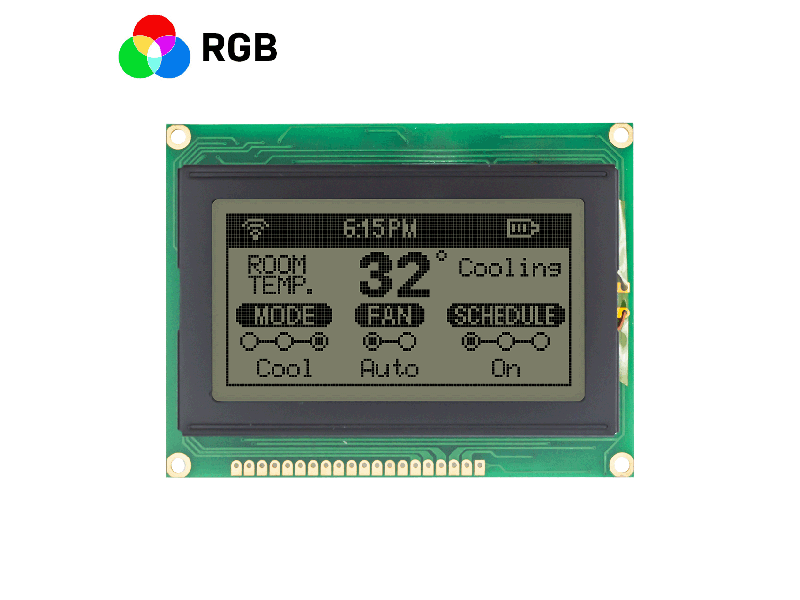

| 3.2"128x64红绿蓝模式/图形COB液晶模块/FSTN正显示/KS0107+KS0108 或兼容 HTM12864B-35S-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x14.0 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 红绿蓝 | 20PIN | MCU | 防静电ESD 8KV | -40~70℃ | 5.0V | KS0108 | |

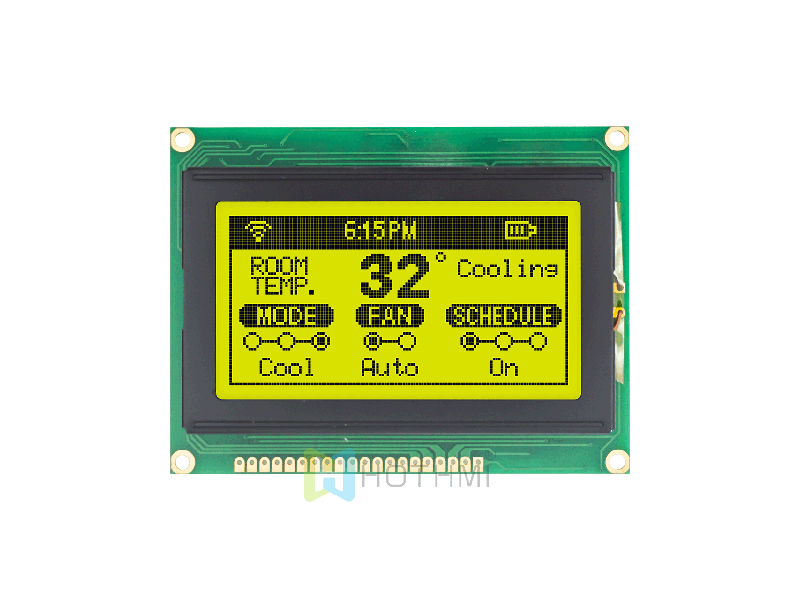

| 3.2"LCD12864液晶屏/LCM128x64图形点阵模块/黄绿底灰色字 HTM12864B-11Y-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x14.0 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 黄绿 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2"LCD显示屏128x64图形模块显示屏KS0107+KS0108或兼容控制器 HTM12864B-11W-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x14.0 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |

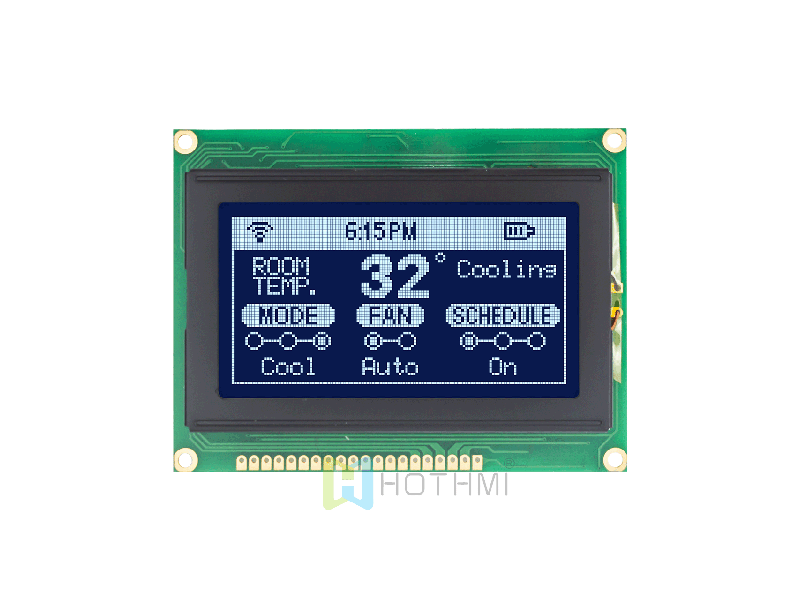

| 3.2寸黑色128x64液晶模组/DFSTN负显白色背光/KS0108+KS0107或兼容/5.0v/半透偏光片 HTM12864B-41W-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x14.0 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2"128X64图形液晶模组/STN负显/蓝底白像素显示/白色背光/全透偏光片 HTM12864B-25W-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x14.0 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |

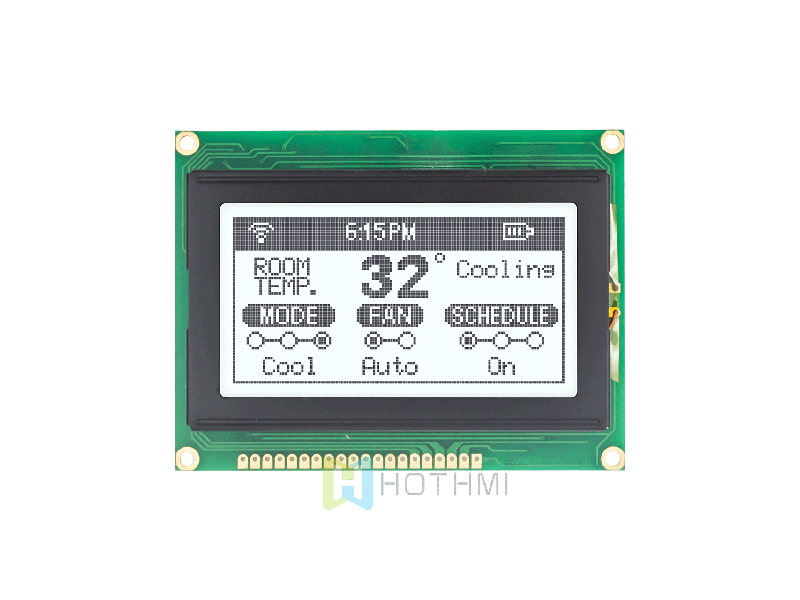

| 3.2"白底图形显示屏/128x64图形液晶模块/FSTN正向/白色灰图像/KS0108 HTM12864B-31W-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x14.0 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 |
