液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

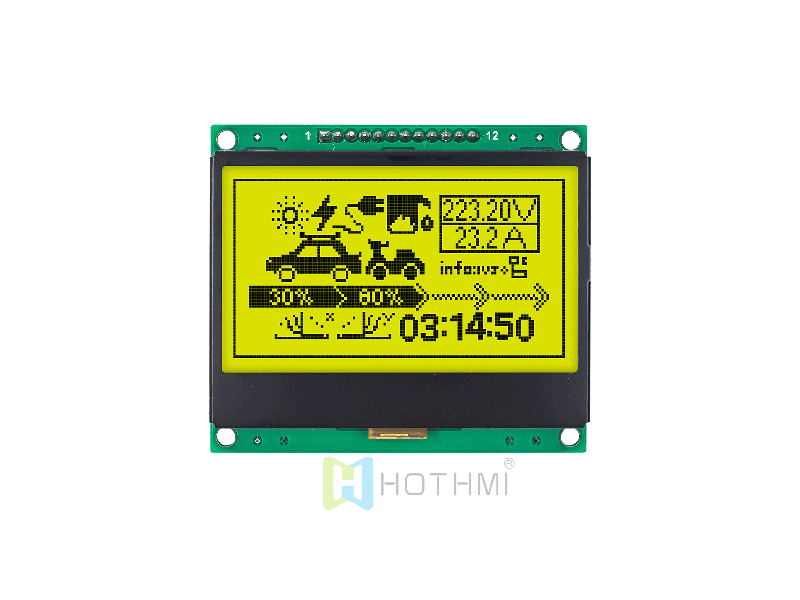

| 3英寸128x64 图形液晶LCD显示模块 | 3.3V | STN +黄绿背光 | Arduino HTM12864-123-11Y-A3P | 图形液晶模组 | 128x64 |
|
71.0x62.0x7.8 | 65.5x38.0 | 60.77x32.93 | 6H | 黄绿 | 12PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7567 | ||
| 128x64 图形 LCD 显示模块/3 英寸图形液晶显示模组/灰底蓝字/STN +白色背光/Arduino HTM12864-123-11W-A3P | 图形液晶模组 | 128x64 |
|
71.0x62.0x7.8 | 65.5x38.0 | 60.77x32.93 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7567 | ||
| 3 英寸128x64 图形LCD显示模块 | SPI 接口 | 黑底白字| DFSTN 负片 | Arduino HTM12864-123-41W-A3P | 图形液晶模组 | 128x64 |
|
71.0x62.0x7.8 | 65.5x38.0 | 60.77x32.93 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7567 | ||
| 3 英寸128x64 图形 LCD 显示模块 | SPI 接口 | 白底灰字 | FSTN 正向 | 半透偏光片 HTM12864-123-31W-A3P | 图形液晶模组 | 128x64 |
|
71.0x62.0x7.8 | 65.5x38.0 | 60.77x32.93 | 6H | 白色 | 12PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7567 | ||
| 3.0英寸黄绿色 128x64点阵图形液晶LCD显示模块 | SPI接口 | STN+ | ST7567 HTM12864-123-01Y-A3P | 图形液晶模组 | 128x64 |
|
71.0x62.0x7.8 | 65.5x38.0 | 60.77x32.93 | 6H | 黄绿 | 12PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7567 | ||
| 3 英寸 128x64 图形 LCD 显示屏 | FSTN 正极显示 | 红绿蓝背光 | 全透偏光片 HTM12864H-35S-A5P | 图形液晶模组 | 128x64 |
|
63.0x52.2x11.5 | 54.0x36.0 | 49.88x31.32 | 0.38x0.34 | 6H | 红绿蓝 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |
| 3英寸128x64图形液晶显示屏 | STN正显 |黄绿背光 | MCU |Arduino | SBN0064G HTM12864H-11Y-A5P | 图形液晶模组 | 128x64 |
|
63.0x52.2x11.5 | 54.0x36.0 | 49.88x31.32 | 0.38x0.34 | 6H | 黄绿 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |
| 3 英寸128x64 LCD 图形显示模组 | DFSTN负显示 | 黑底白字 | 半透偏光片 HTM12864H-41W-A5P | 图形液晶模组 | 128x64 |
|
63.0x52.2x11.5 | 54.0x36.0 | 49.88x31.32 | 0.38x0.34 | 6H | 白色 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |
| 3 英寸128x64 LCD 图形显示模组/STN负显示/白色背光 /蓝底白字/全透偏光片 HTM12864H-25W-A5P | 图形液晶模组 | 128x64 |
|
63.0x52.2x11.5 | 54.0x36.0 | 49.88x31.32 | 0.38x0.34 | 6H | 白色 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | SBN0064G | |
| 3 英寸128x64 LCD 图形显示屏/FSTN 正显示白色背光/白底灰字/半透偏光片 HTM12864H-31W-A5P | 图形液晶模组 | 128x64 |
|
63.0x52.2x11.5 | 54.0x36.0 | 49.88x31.32 | 0.38x0.34 | 6H | 白色 | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | FFC-20PIN |
