液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

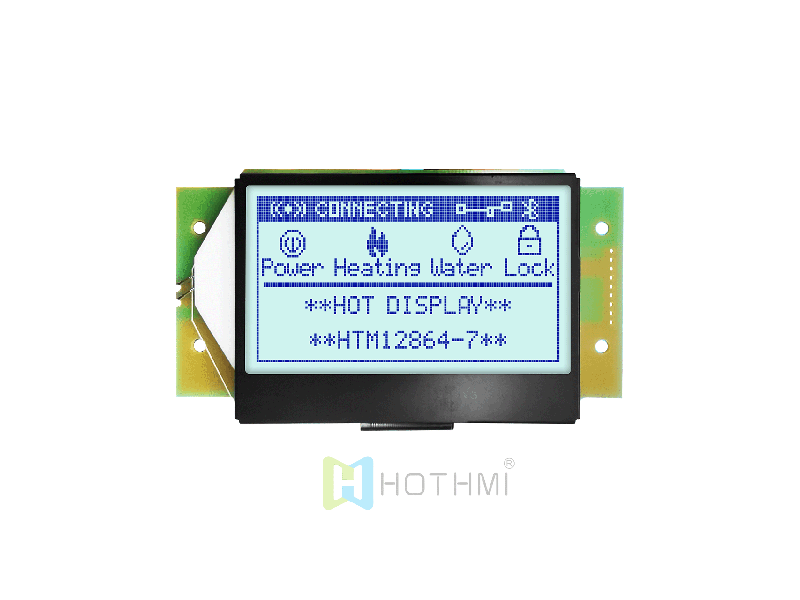

| 3.0 英寸灰底蓝字图形液晶显示模组|128x64图形显示液晶模块|SPI 接口|STN正显示器 HTM12864-7-11Y-A5P | 图形液晶模组 | 128x64 |
|
95.0x56.7x13.5 | 65.6x38 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | FPC-9PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.0 英寸灰底蓝字图形液晶显示模块|128x64图形显示液晶模块|SPI 接口|STN正显示器 HTM12864-7-11W-A5P | 图形液晶模组 | 128x64 |
|
95.0x56.7x13.5 | 65.6x38 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | FPC-9PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

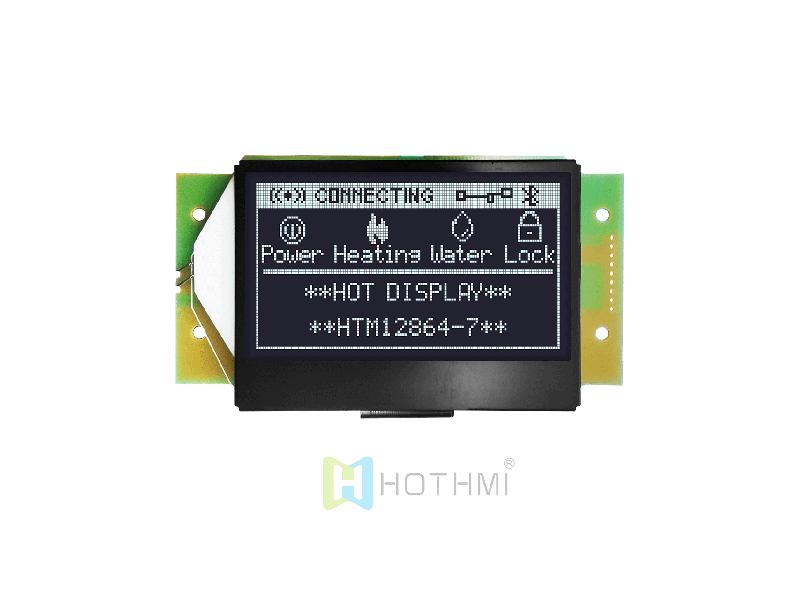

| 3.0 英寸黑色128x64 图形显示液晶模块|ST7565R|DFSTN负显示 HTM12864-7-41W-A5P | 图形液晶模组 | 128x64 |
|
95.0x56.7x13.5 | 65.6x38 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | FPC-9PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

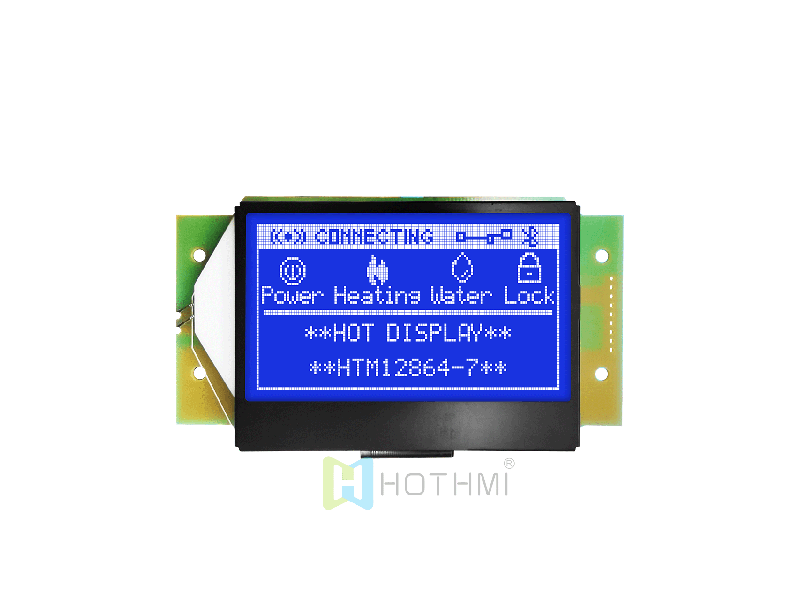

| 3"蓝色背景白色字体128x64 图形 LCD 显示模块 | ST7565R | SPI 适用于 Arduino HTM12864-7-25W-A5P | 图形液晶模组 | 128x64 |
|
95.0x56.7x13.5 | 65.6x38 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | FPC-9PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3英寸图形液晶显示模组 |12864图形显示屏|128x64图形LCD液晶显示模块 HTM12864-7-31W | 图形液晶模组 | 128x64 |
|
95.0x56.7x13.5 | 65.6x38 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | FPC-9PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

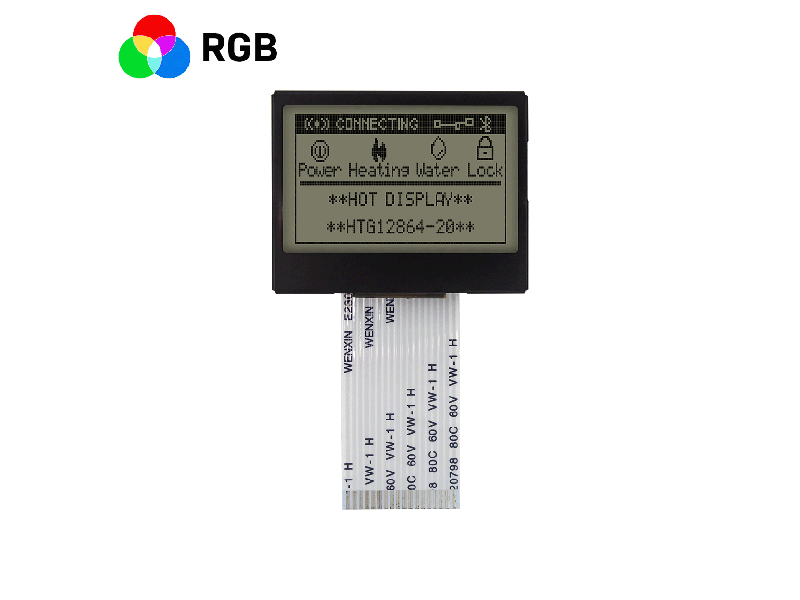

| 1.7寸工控LCD液晶屏/128x64图形点阵液晶模组/红绿蓝背光/FSTN+/全透偏光片 HTM12864C02-35S-A3P | 图形液晶模组 | 128x64 |
|
40.6x32.2x11.0 | 37.0x23.3 | 33.26x20.48 | 0.26x0.32 | 6H | 红绿蓝 | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

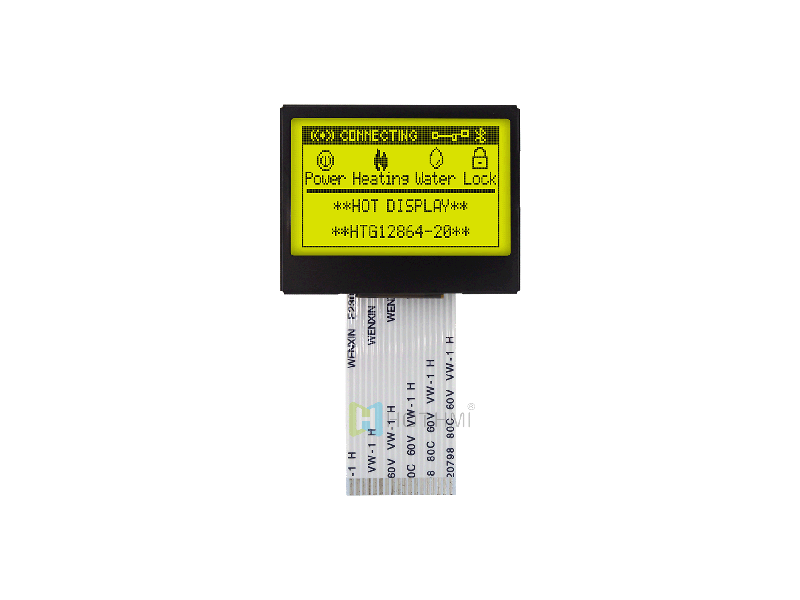

| 1.7英寸LCD128 x 64工控图形液晶屏/LCM128x64图形点阵液晶模块/Arduino HTM12864C02-11Y-A3P | 图形液晶模组 | 128x64 |
|
40.6x32.2x11.0 | 37.0x23.3 | 33.26x20.48 | 0.26x0.32 | 6H | 黄绿 | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |
| 1.7英寸128X64图形液晶模块| STN + 液晶显示屏 | 带白色侧背光 | ST7565R 控制器 HTM12864C02-11W-A3P | 图形液晶模组 | 128x64 |
|
40.6x32.2x11.0 | 37.0x23.3 | 33.26x20.48 | 0.26x0.32 | 6H | 白色 | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

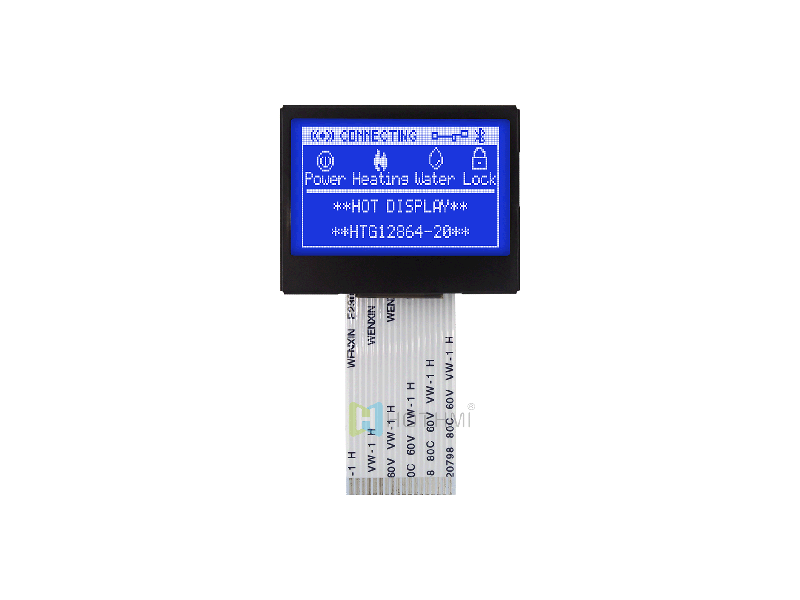

| 1.7英寸图形点阵模块/128x64分辨率/蓝底白字/ST7565R控制芯片/MCU HTM12864C02-25W-A3P | 图形液晶模组 | 128x64 |
|
40.6x32.2x11.0 | 37.0x23.3 | 33.26x20.48 | 0.26x0.32 | 6H | 白色 | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

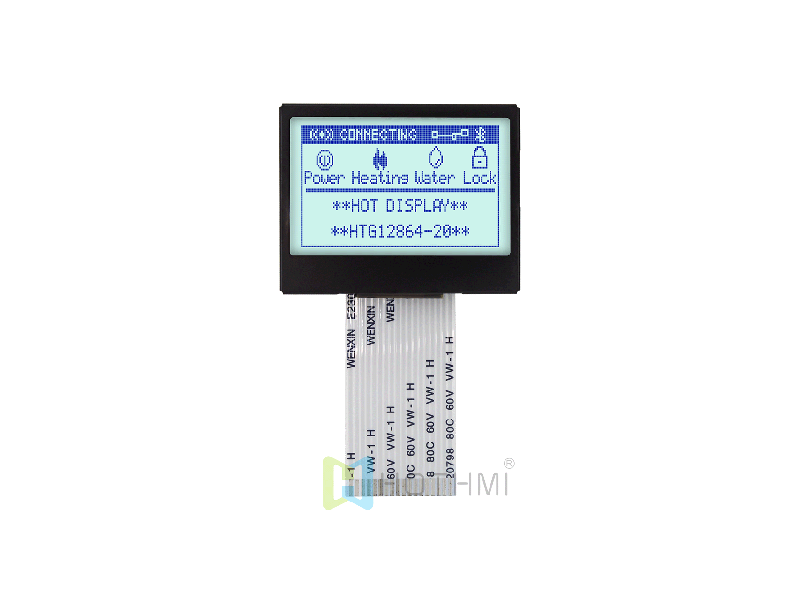

| 1.7 英寸 | 128x64 图形液晶显示模组 | 白底灰字 128x64 图形LCD 模块|Arduino HTM12864C02-31W-A3P | 图形液晶模组 | 128x64 |
|
40.6x32.2x11.0 | 37.0x23.3 | 33.26x20.48 | 0.26x0.32 | 6H | 白色 | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R |
