液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

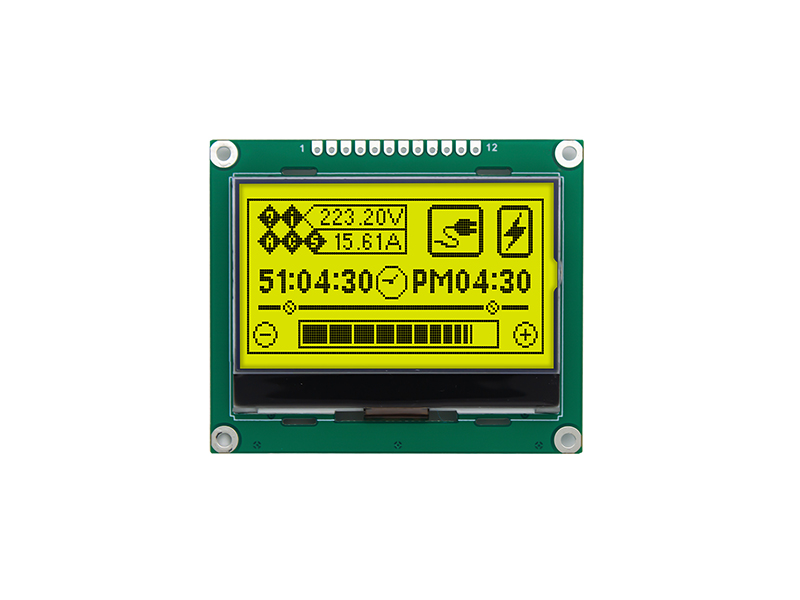

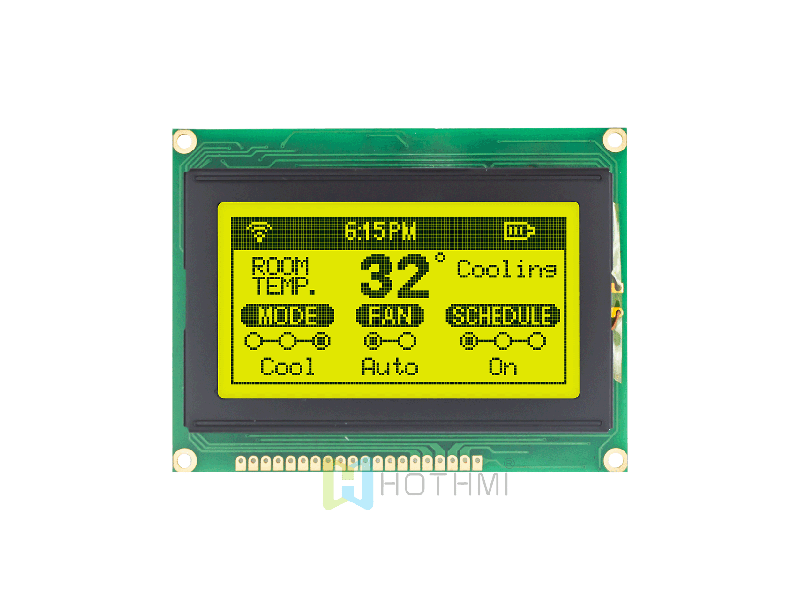

| 3.2"黄绿色图形显示屏/128x64 图形液晶显示模块 /STN正显黄绿色背光/ KS0108 HTM12864B-01Y-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x14.0 | 72.0x39.0 | 66.52x33.24 | 0.52x0.52 | 6H | 黄绿 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |

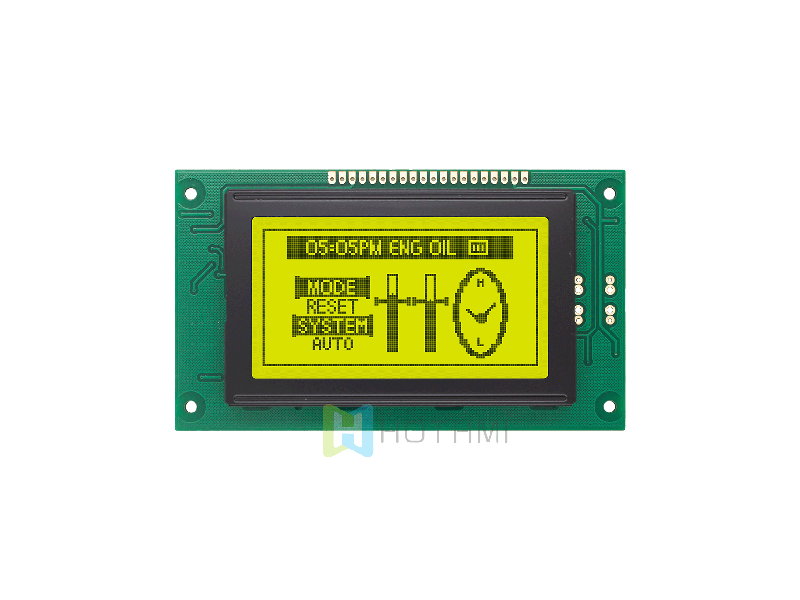

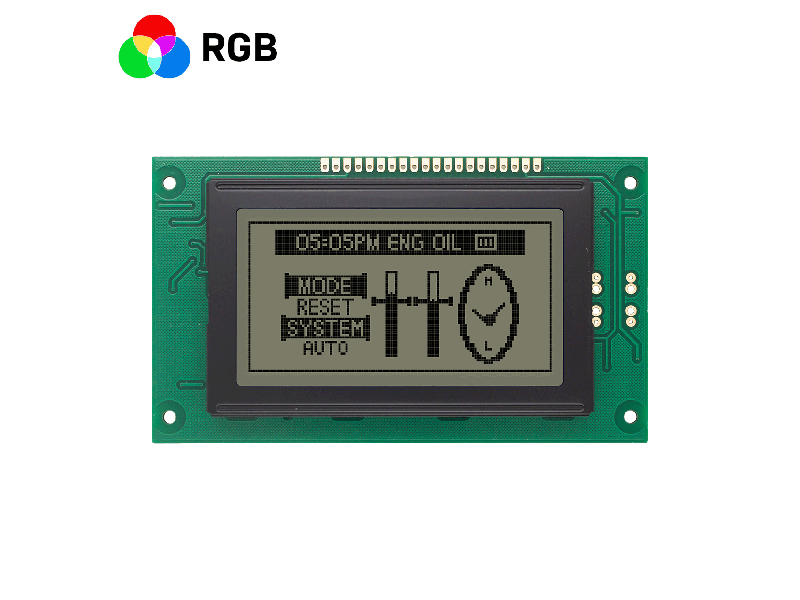

| 3.2"128X64单色图形液晶模块 | 带黄绿色背光 | FSTN(+) | MCU接口 | Arduino HTM12864A-35S-A5P | 图形液晶模组 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 红绿蓝 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2"128X64单色图形液晶模块|带黄绿色背光|STN灰色正显|MCU接口或定制接口|Arduino HTM12864A-11Y-A5P | 图形液晶模组 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 黄绿 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |

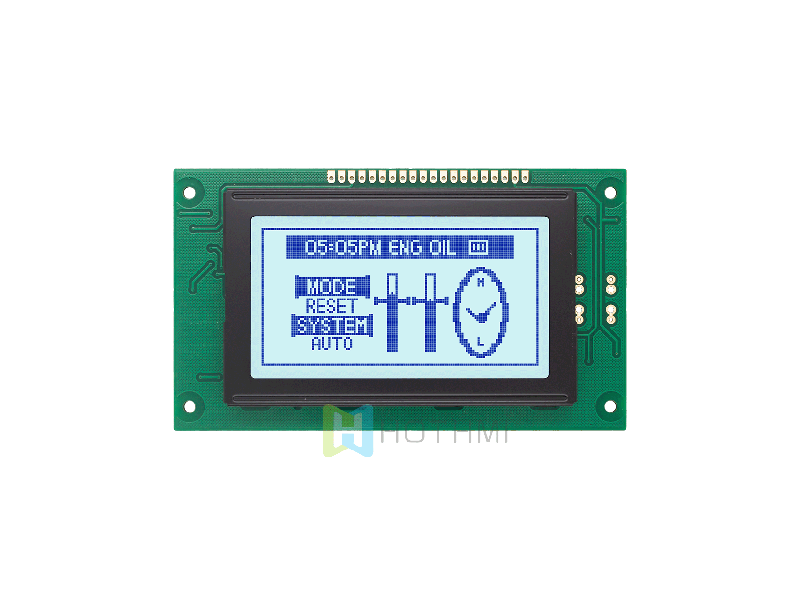

| 3.2" 128X64图形液晶模块 | 白色背光 | STN(+) | Arduino | KS0107+KS0108或兼容 HTM12864A-11W-A5P | 图形液晶模组 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |

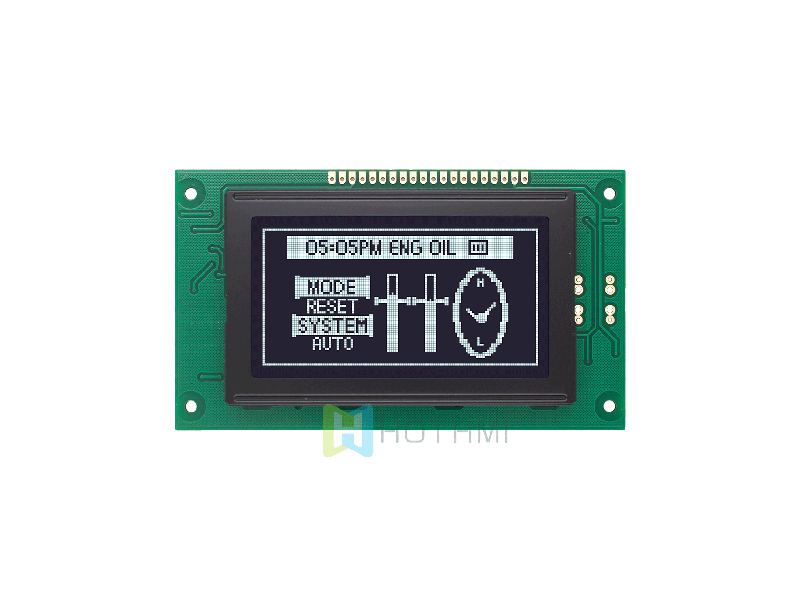

| 3.2"128X64单色图形液晶模块|带白色背光|DFSTN(-) | MCU接口|Arduino | 黑底白色图案 HTM12864A-41W-A5P | 图形液晶模组 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |
| 3.2"128X64图形液晶模块 |白色背光 | STN(-) | Arduino | 全透偏光片 HTM12864A-25W-A5P | 图形液晶模组 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 白色 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | KS0108 | |

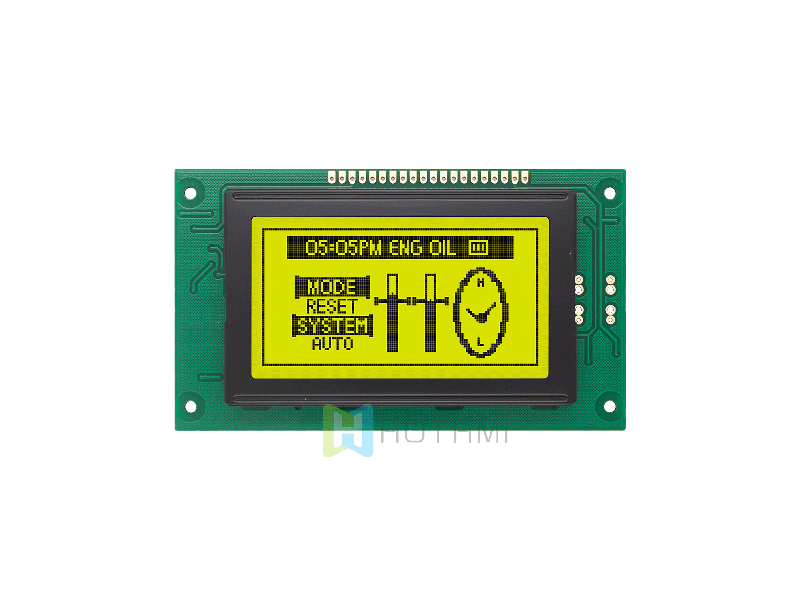

| 3.2"128X64单色图形液晶模块|带黄绿背光|STN(+)|5.0v|并行接口|Arduino HTM12864A-01Y-A5P | 图形液晶模组 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 黄绿 | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | K0108 | |

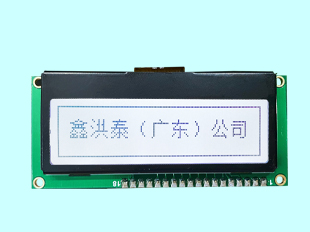

| 132*32 点阵液晶模组/HTM13232A | 标准COB液晶模组 | 132x32 |
|
80.0x34.99x8.0 | 64.60x18.98 | 60.68x14.68 | 0.46x0.46 | 6H | 白光 | 18PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 3.3V | ST7565R | |
| 2.4寸132x64 LCD图形液晶模块/红绿蓝背光图形模块/Arduino/FSTN 正显 HTM13264C-35S-A3P | 图形液晶模组 | 132x64 |
|
74x41.7x6.6 | 54x30.2 | 48.81x26.21 | 0.38x0.34 | 6H | 红绿蓝 | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |
| 2.4寸132x64 LCD图形液晶模块/黄绿色图形LCD/ST7565控制器/可搭配Arduino使用 HTM13264C-11Y-A3P | 图形液晶模组 | 132x64 |
|
74x41.7x6.6 | 54x30.2 | 48.81x26.21 | 0.38x0.34 | 6H | 黄绿 | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R |
