液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

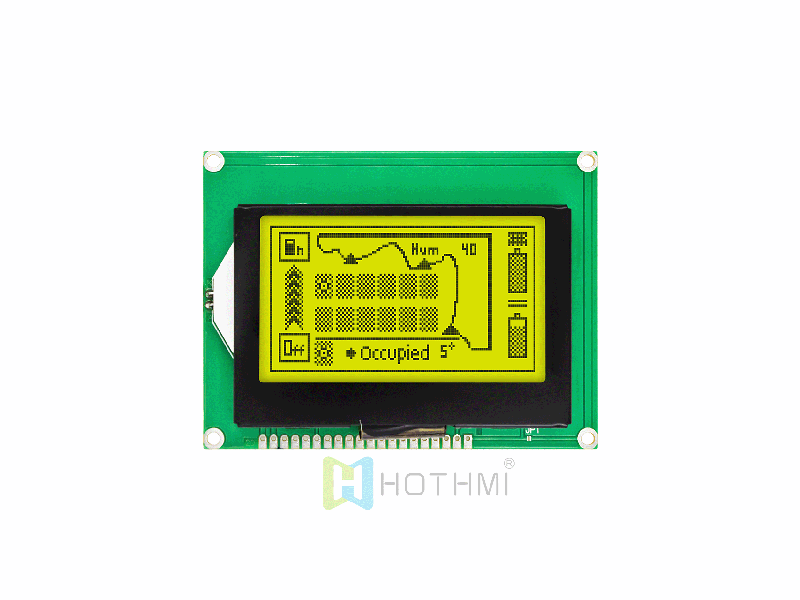

| 3英寸图形液晶模组 |128x64图形点阵模块 | STN 正显黄绿背光|SPI接口 HTM12864-27-11Y-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 黄绿 | 20PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3英寸LCD128x64图形液晶模组 | 灰底蓝字 | STN 正显白色背光| SPI接口 HTM12864-27-11W-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | 20PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

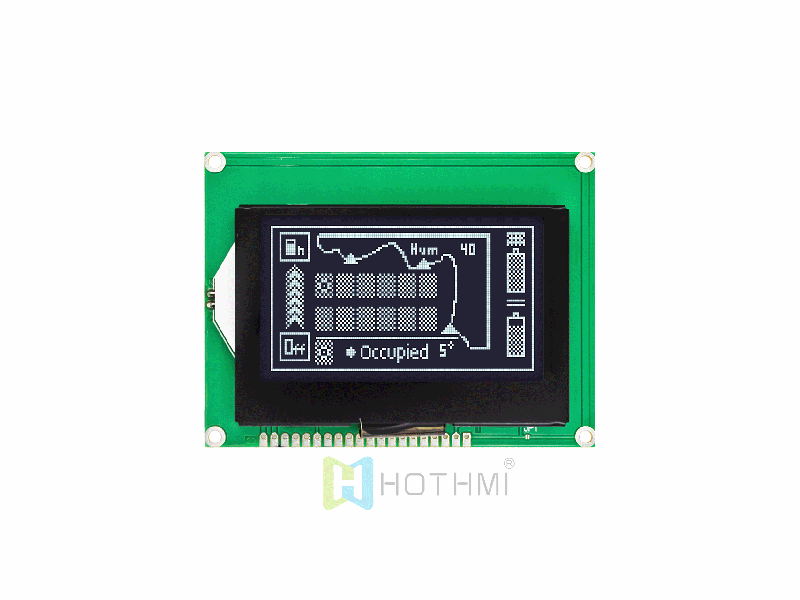

| 3英寸LCD图形液晶模组 |128X64图形液晶显示屏 | DFSTN 负显白色背光| ST7565R控制器 HTM12864-27-41W-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | 20PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

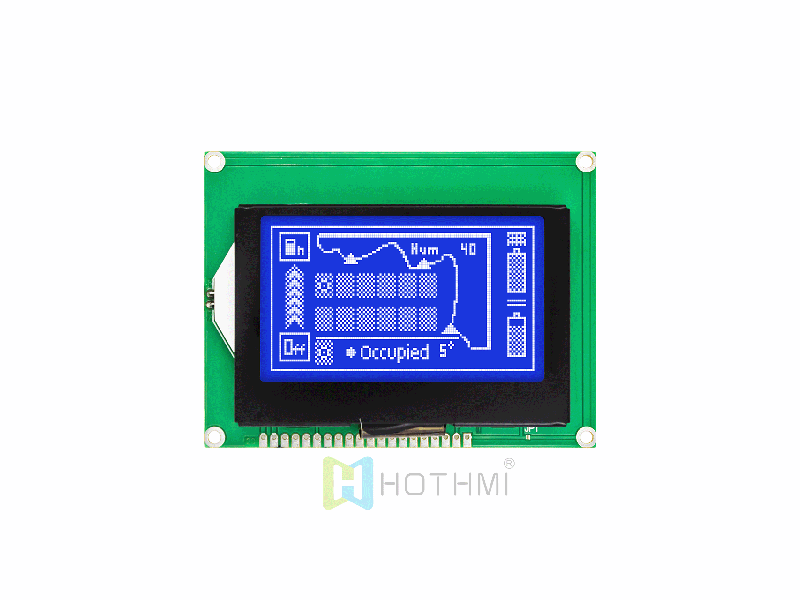

| 3英寸128x64图形LCD | 128X64图形液晶显示屏 | STN 负显白色背光| 5.0V | 蓝底白字 HTM12864-27-25W-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 白色 | 20PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

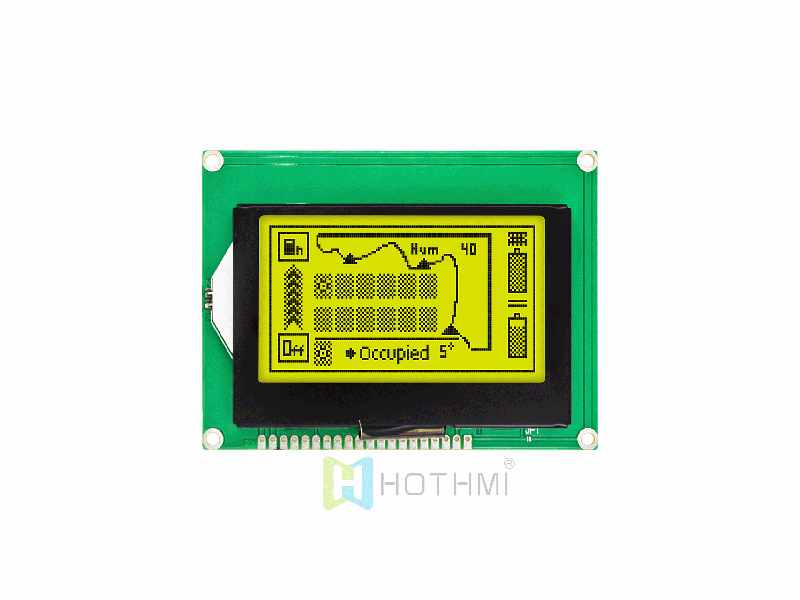

| 3英寸128x64图形液晶显示模组 | 12864LCM | STN正显示 黄绿背光 | ST7565R控制器 HTM12864-27-01Y-A5P | 图形液晶模组 | 128x64 |
|
93.0x70.0x13.5 | 65.5x38.0 | 60.775x32.935 | 0.475x0.515 | 6H | 黄绿 | 16PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

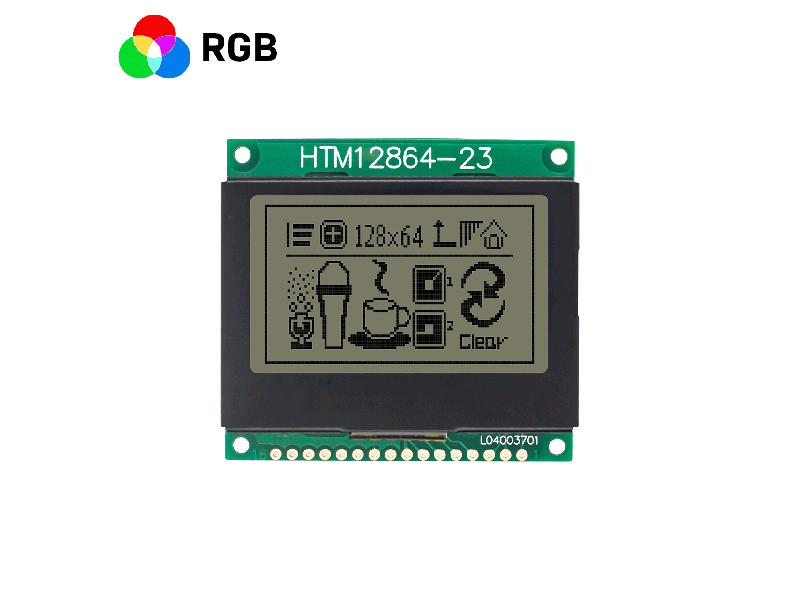

| 2.0寸LCD图形液晶屏/128x64图形点阵LCM/红绿蓝背光/MCU/ST7565 HTM12864-23-35S-A3P | 图形液晶模组 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 红绿蓝 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |

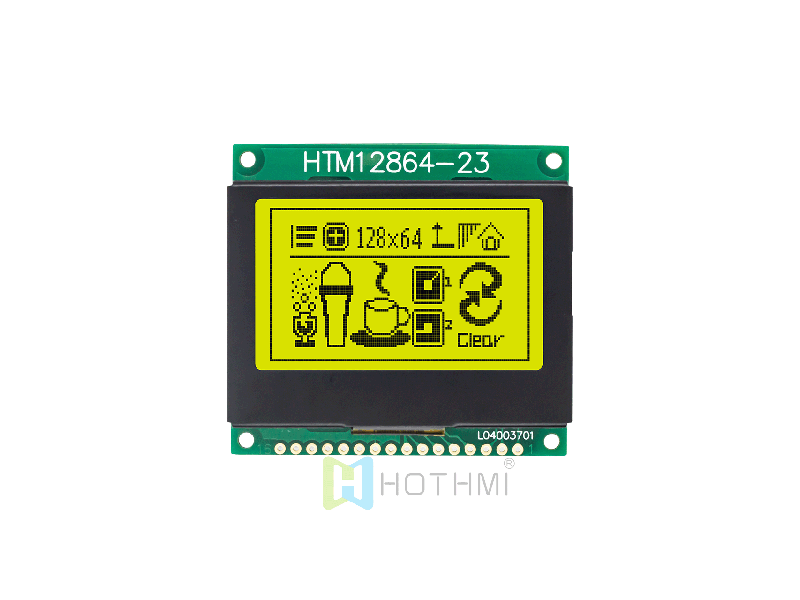

| 2.0寸 LCD图形液晶模块/128x64点阵黄绿色图形LCD/STN+/3.3v/MCU接口 HTM12864-23-11Y-A3P | 图形液晶模组 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 黄绿 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |
| 2.0寸128x64 LCD图形液晶模块/128x64图形点阵模组/MCU接口/3.3v HTM12864-23-11W-A3P | 图形液晶模组 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 白色 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |

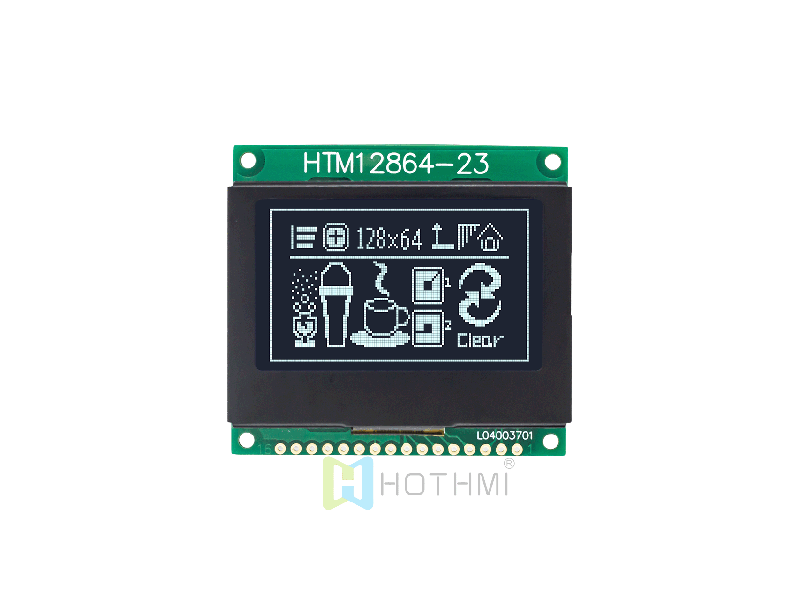

| 2.0寸128x64点阵图形液晶模块/ST7565控制芯片/3.3V/5.0V/黑底白字/Arduino/MCU HTM12864-23-41W-A3P | 图形液晶模组 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 白色 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |

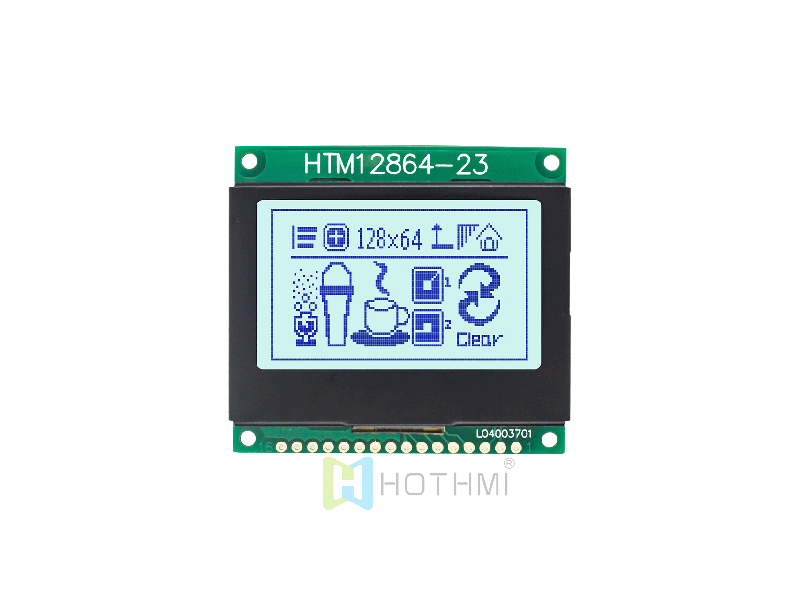

| 2.0寸图形点阵模块/128x64图形液晶显示模组/ST7565控制芯片/白底灰字 HTM12864-23-31W-A3P | 图形液晶模组 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 白色 | FPC-16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565 |
