液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

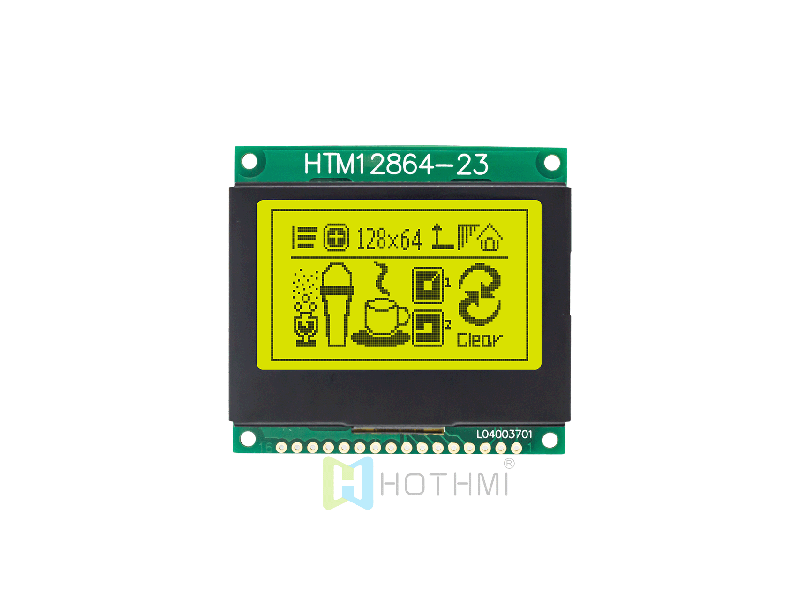

| 2.0寸128×64图形点阵模块/128x64分辨率/ST7565控制芯片/MCU HTM12864-23-01Y-A3P | 图形液晶模组 | 128x64 |
|
54.6x50.0x9.1 | 45.2x27.0 | 40.93x24.29 | 0.38x0.32 | 6H | 黄绿 | FPC-16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565 | |

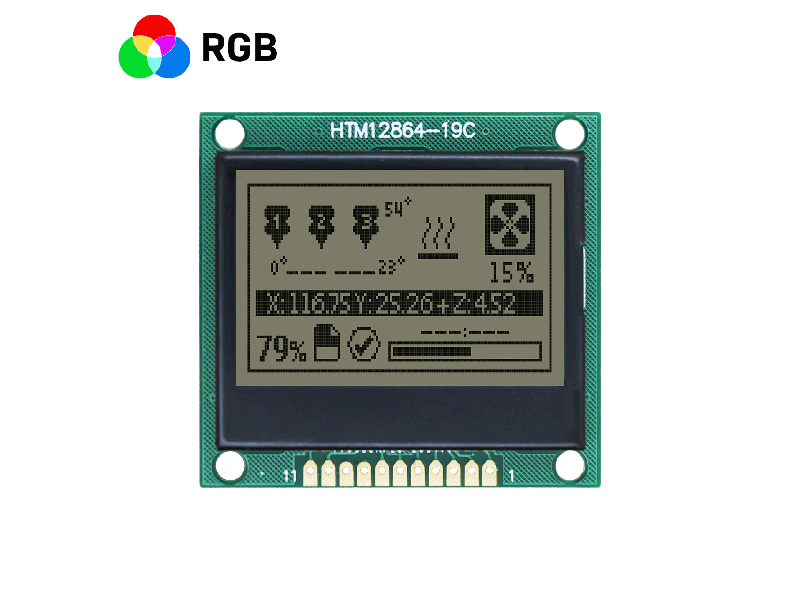

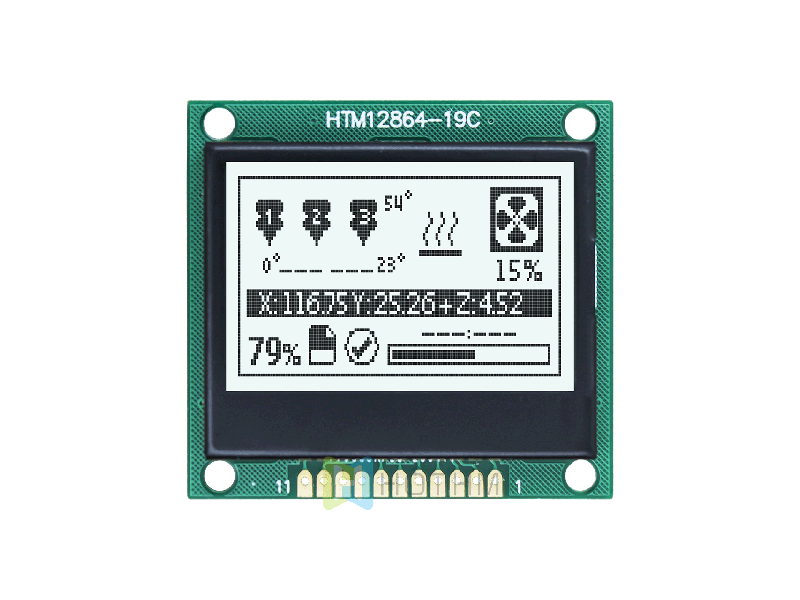

| 1.7 "128 x 64 LCD 图形显示模组 | FSTN正显 | Arduino |全透偏光片 HTM12864-19C-35S-A3P | 图形液晶模组 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 红绿蓝 | FPC-11PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

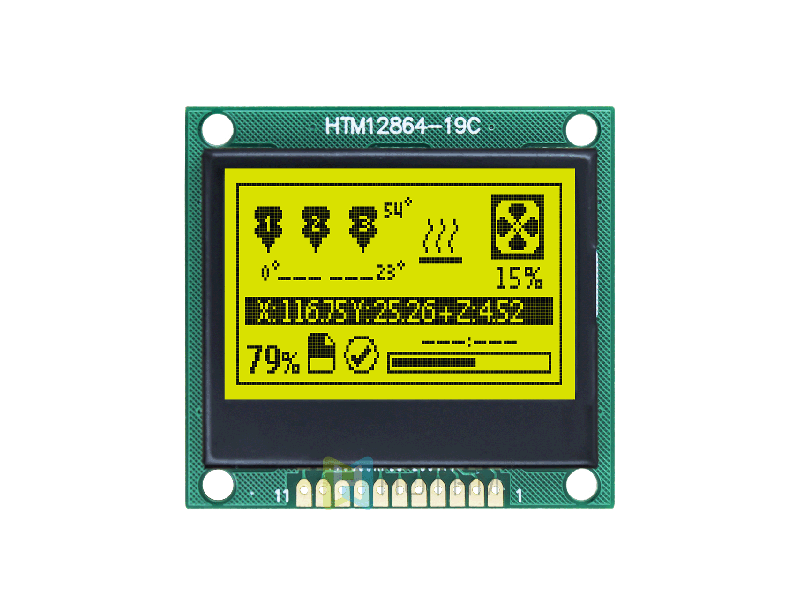

| 1.7 "128 x 64 LCD 图形显示模组 | STN正片黄绿背光 | Arduino HTM12864-19C-11Y-A3P | 图形液晶模组 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 黄绿 | FPC-11PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

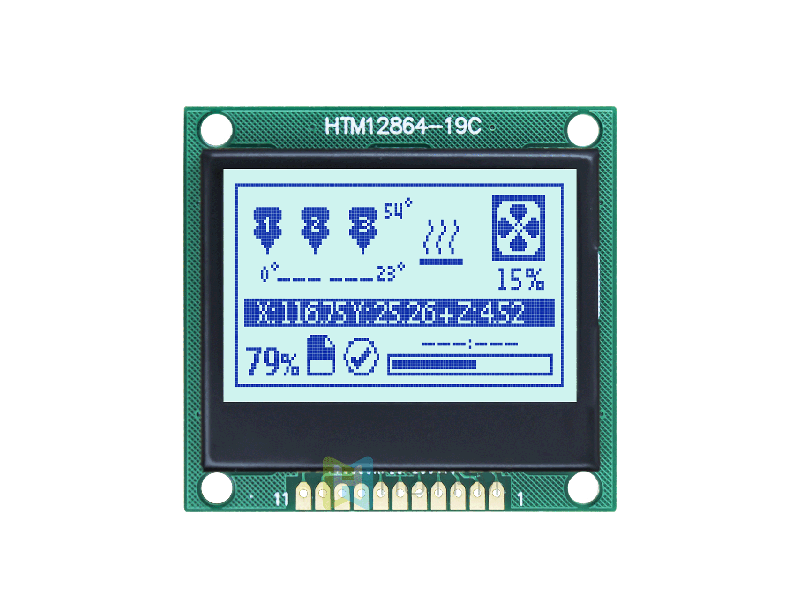

| 1.7 英寸128 x 64 LCD 图形显示屏 | SPI接口| STN正片灰底蓝字显示|半透明偏光片 HTM12864-19C-11W-A3P | 图形液晶模组 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 白色 | FPC-11PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

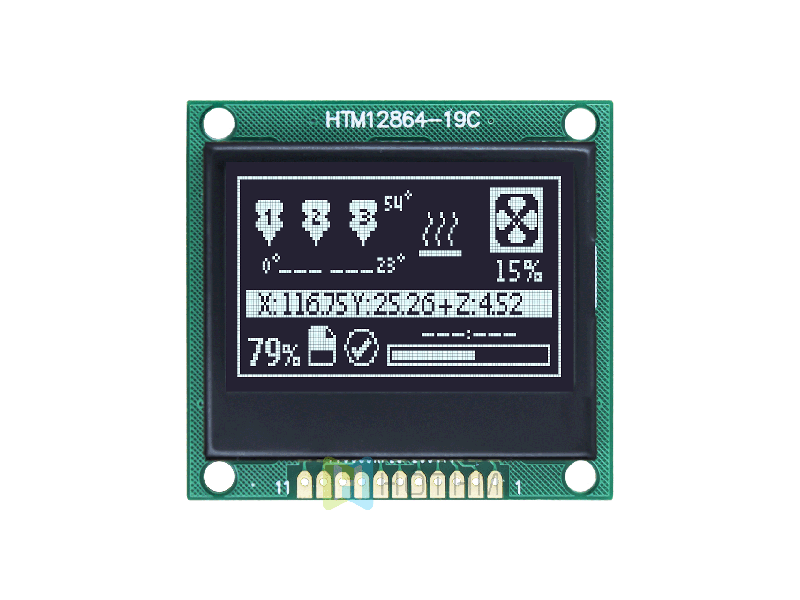

| 1.7 英寸128x64 LCD 图形显示屏/12864液晶图形显示模块/DFSTN负片黑底白字 HTM12864-19C-41W-A3P | 图形液晶模组 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 白色 | FPC-11PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

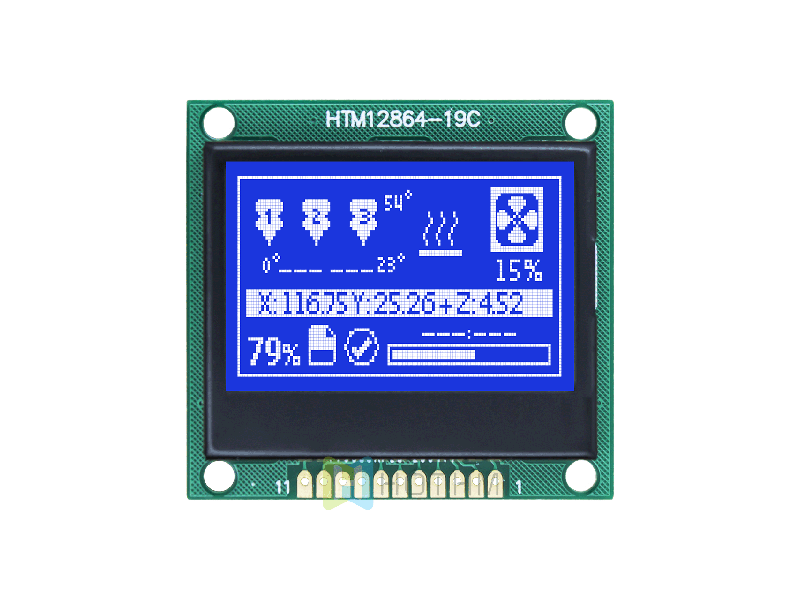

| 1.7英寸128 x 64 LCD图形显示屏|SPI 接口|STN负显|蓝底白字|ST7565R控制器 HTM12864-19C-25W-A3P | 图形液晶模组 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 白色 | FPC-11PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |
| 1.7英寸128 x 64 LCD 图形显示屏 | FSTN正显 白底灰字 | SPI 接口 HTM12864-19C-31W-A3P | 图形液晶模组 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 白色 | FPC-11PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

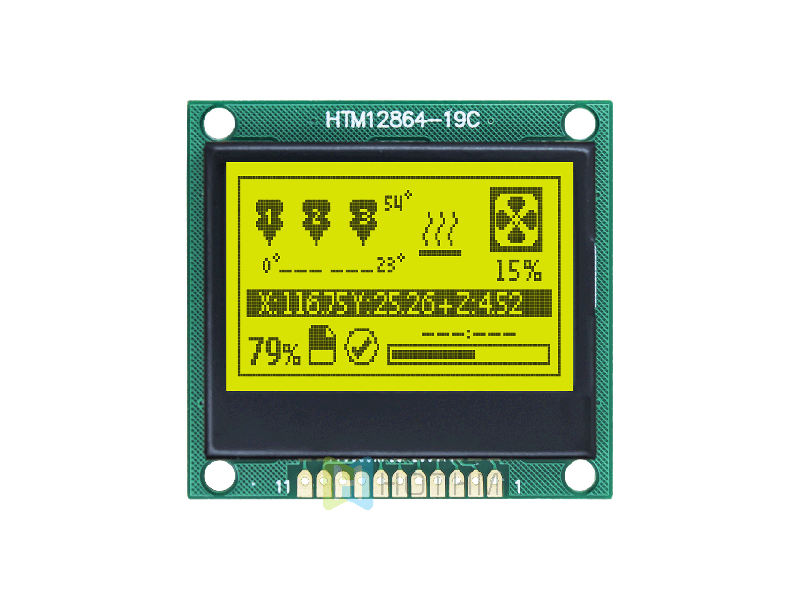

| 1.7英寸128x64 液晶图形显示屏|STN正显黄绿背光|SPI接口|Arduino HTM12864-19C-01Y-A3P | 图形液晶模组 | 128x64 |
|
45.0x42.0x9.0 | 36.0x23.5 | 33.26x20.46 | 0.32x0.29 | 6H | 黄绿 | FPC-11PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

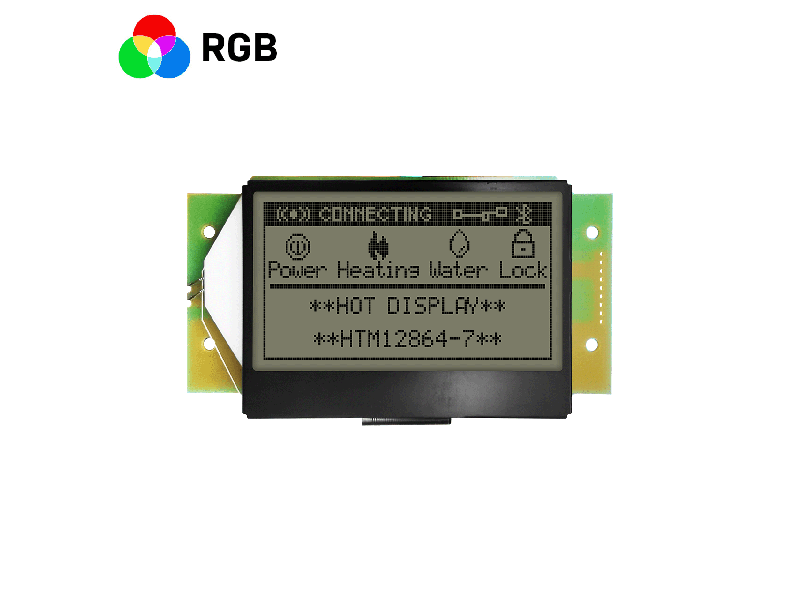

| 3.0 英寸红绿蓝图形液晶显示模块|128x64 图形显示液晶模块|FSTN+ 黄绿背光|全透偏光片 HTM12864-7-35S-A5P | 图形液晶模组 | 128x64 |
|
95.0x56.7x13.5 | 65.6x38 | 60.775x32.935 | 0.475x0.515 | 6H | 红绿蓝 | FPC-9PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |

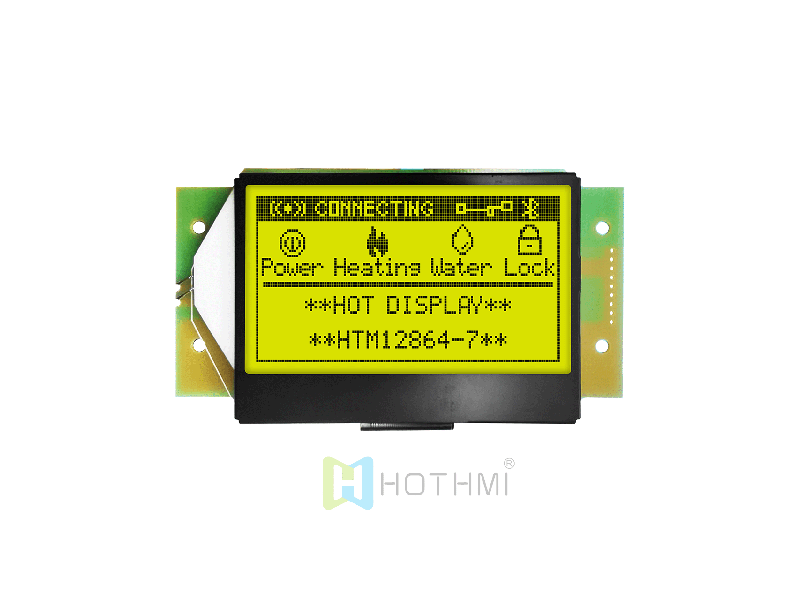

| 3.0 英寸图形液晶显示模块|128x64图形显示液晶模块|STN+ 黄绿背光|ST7565R控制器 HTM12864-7-11Y-A5P | 图形液晶模组 | 128x64 |
|
95.0x56.7x13.5 | 65.6x38 | 60.775x32.935 | 0.475x0.515 | 6H | 黄绿 | FPC-9PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R |
