液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.5"122X32 图形 LCD 模块 | DFSTN-黑底显示屏，带侧面白色背光和针座 | 单色显示屏 HTM12232Z-11W-A5P | 图形液晶模组 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | 白色 | 24PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7920 | |
| 2.5"122X32 单色图形 LCD 液晶显示屏|DFSTN-半透反射式显示屏 |ST7920控制器 HTM12232Z-41W-A5P | 图形液晶模组 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | white | 24PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7920 | |
| 2.5"122X32 单色图形 LCD 液晶显示屏 | 带白色侧背光的 STN（-） 显示屏 | Arduino HTM12232Z-25W-A5P | 图形液晶模组 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | 白色 | 24PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7920 | |
| 2.5"122X32 单色图形 LCD 模块 | 带白色侧背光的半透反射式 FSTN+ 显示屏 | Arduino HTM12232Z-31W-A5P | 图形液晶模组 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | 白色 | 24PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7920 | |
| 2.5"122X32 图形单色 LCD 模块 | 带黄绿色侧背光的 STN+ 显示屏 | Arduino | 5.0V HTM12232Z-01Y-A5P | 图形液晶模组 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | 黄绿 | 24PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7920 | |
| 1.7英寸LCD12864液晶屏/LCM128x64图形点阵模块/黑底白字/MCU接口 HTM12864C02-41W-A3P | 图形液晶模组 | 128x64 |
|
40.6x32.2x11.0 | 37.0x23.3 | 33.26x20.48 | 0.26x0.32 | 6H | 白色 | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7565R | |

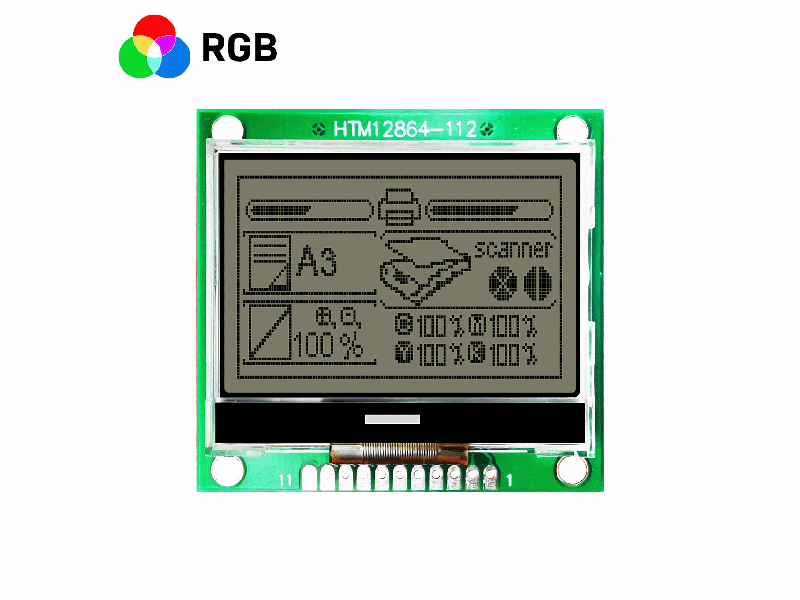

| 2.0 英寸 128X64 LCD 图形液晶模组/FSTN 正显/ST7567/红绿蓝背光/全透偏光片 arduino HTM12864-112-35S-A5P | 图形液晶模组 | 128x64 |
|
45.0x42.0x5.4 | 36.0x33.5 | 33.25x20.45 | 0.32x0.26 | 6H | 红绿蓝 | 11PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7567 | |

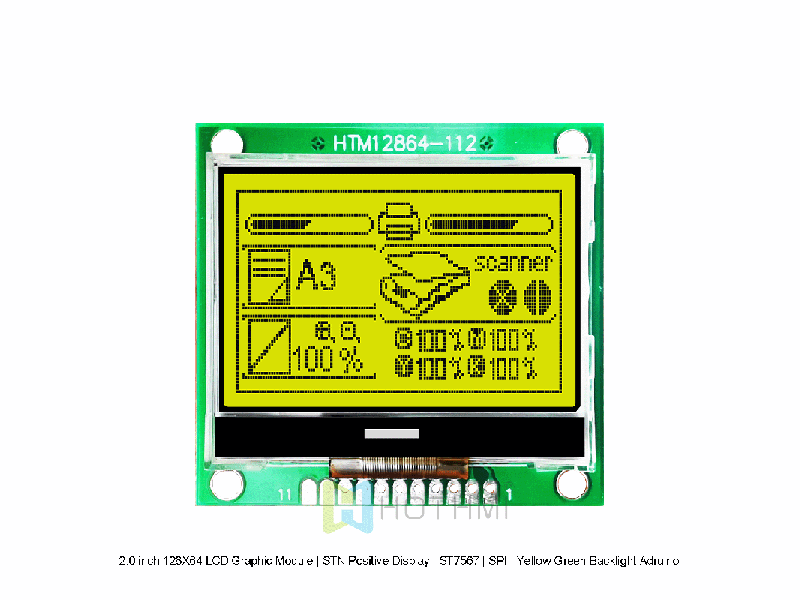

| 2.0 英寸 128X64 LCD 图形液晶模组 | STN 正显 | ST7567 | SPI | 黄绿背光 Arduino HTM12864-112-11Y-A5P | 图形液晶模组 | 128x64 |
|
45.0x42.0x5.4 | 36.0x33.5 | 33.25x20.45 | 0.32x0.26 | 6H | 黄绿 | 11PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7567 | |

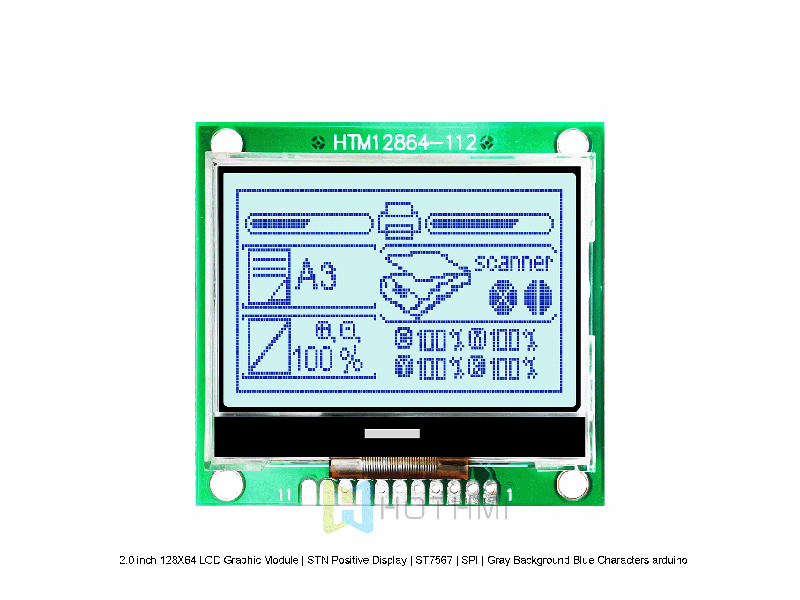

| 2.0 英寸 128X64 LCD 图形液晶模块 | STN 正显 | ST7567 | SPI | 灰底蓝字 arduino HTM12864-112-11W-A5P | 图形液晶模组 | 128x64 |
|
45.0x42.0x5.4 | 36.0x33.5 | 33.25x20.45 | 0.32x0.26 | 6H | 白色 | 11PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7567 | |

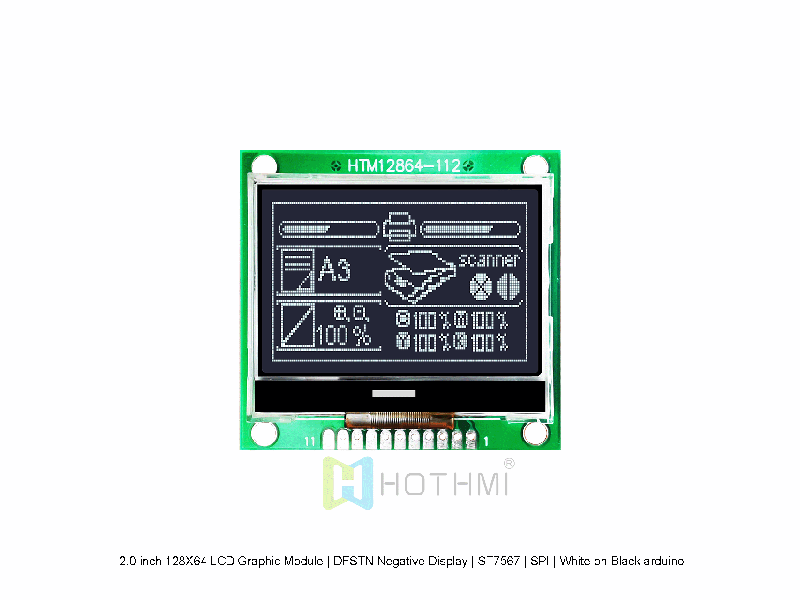

| 2.0 英寸128X64 LCD 图形液晶模块 | DFSTN 负显 | ST7567 | SPI | 黑底白字 arduino HTM12864-112-41W-A5P | 图形液晶模组 | 128x64 |
|
45.0x42.0x5.4 | 36.0x33.5 | 33.25x20.45 | 0.32x0.26 | 6H | 白色 | 11PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7567 |
