液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

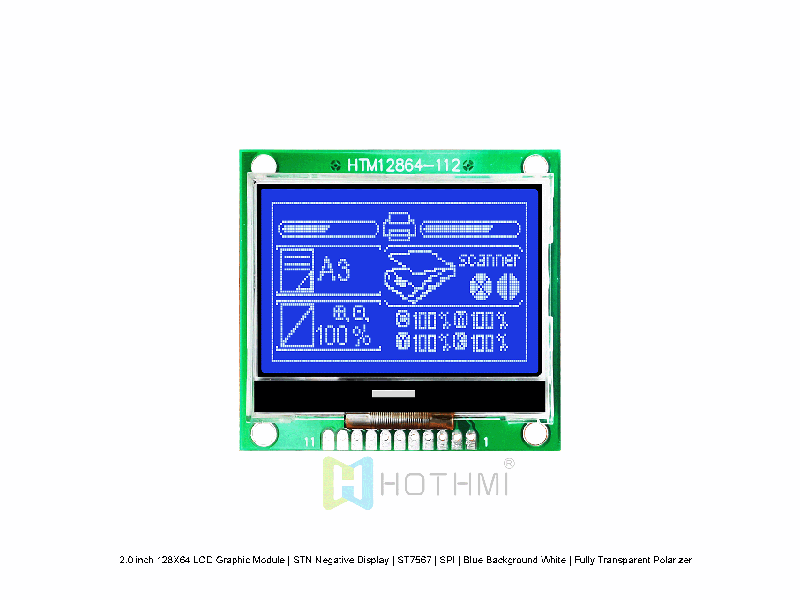

| 2.0 英寸 128X64 LCD 图形液晶模块/STN 负显/ST7567/SPI /蓝底白字/全透偏光片 HTM12864-112-25W-A5P | 图形液晶模组 | 128x64 |
|
45.0x42.0x5.4 | 36.0x33.5 | 33.25x20.45 | 0.32x0.26 | 6H | 白色 | 11PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7567 | |

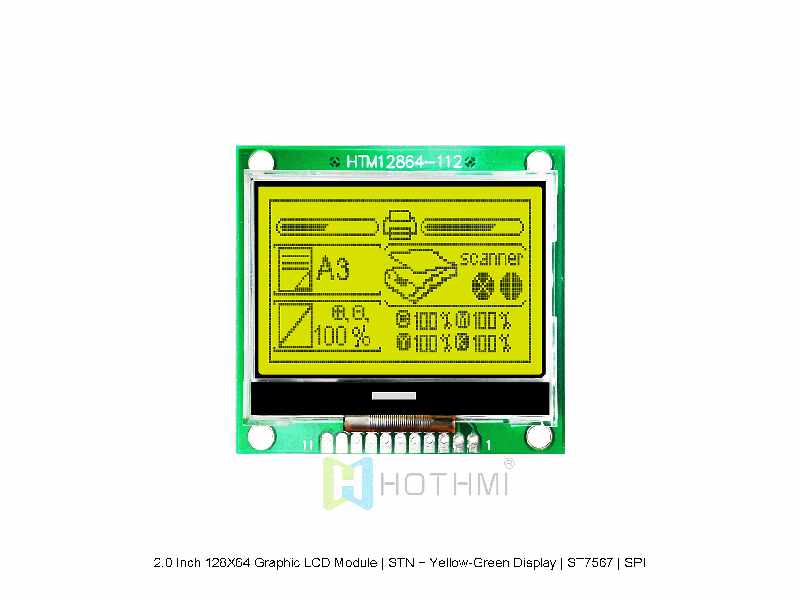

| 2.0 英寸 128X64 图形 LCD 模块 | STN + 黄绿显示屏 | ST7567 | SPI HTM12864-112-01Y-A5P | 图形液晶模组 | 128x64 |
|
45.0x42.0x5.4 | 36.0x33.5 | 33.25x20.45 | 0.32x0.26 | 6H | 黄绿 | 11PIN | SPI | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7567 | |
| 3.0 英寸 128x64 LCD 图形液晶点阵模块 | FSTN 正显RGB红绿蓝背光 | Arduino HTM12864-8B-35S-A5P | 图形液晶模组 | 128x64 |
|
72.0x59.0x8.6 | 65.0x38.0 | 60.7x32.93 | 0.515x0.475 | 6H | 红绿蓝 | 17PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.0 英寸 128x64 LCD 图形液晶点阵模块/STN 正显黄绿背光/ST7565R/Arduino HTM12864-8B-11Y-A5P | 图形液晶模组 | 128x64 |
|
72.0x59.0x8.6 | 65.0x38.0 | 60.7x32.93 | 0.515x0.475 | 6H | 黄绿 | 17PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.0 英寸 128x64 LCD 图形液晶点阵模块/STN 正显/3.3V/ST7565R/Arduino/灰底蓝字 HTM12864-8B-11W-A5P | 图形液晶模组 | 128x64 |
|
72.0x59.0x8.6 | 65.0x38.0 | 60.7x32.93 | 0.515x0.475 | 6H | 白色 | 17PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.0 英寸 128x64 LCD 图形液晶点阵模块/DFSTN 负显/白色背光/ST7565R/Arduino/黑底白字 HTM12864-8B-41W | 图形液晶模组 | 128x64 |
|
72.0x59.0x8.6 | 65.0x38.0 | 60.7x32.93 | 0.515x0.475 | 6H | 白色 | 17PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.0 英寸 128x64 LCD 图形点阵模块/STN 负显/白色背光/MCU/ST7565R/Arduino/蓝底白字 HTM12864-8B-25W | 图形液晶模组 | 128x64 |
|
72.0x59.0x8.6 | 65.0x38.0 | 60.7x32.93 | 0.515x0.475 | 6H | 白色 | 17PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.0 英寸128x64 LCD图形点阵模块/FSTN 正极显示/白色背光/Arduino/白底灰字 HTM12864-8B-31W-A5P | 图形液晶模组 | 128x64 |
|
72.0x59.0x8.6 | 65.0x38.0 | 60.7x32.93 | 0.515x0.475 | 6H | 白色 | 17PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 3.0 英寸 128x64 LCD 图形点阵模块/STN 正极显示/黄绿背光/MCU/ST7565R /Arduino HTM12864-8B-01Y-A5P | 图形液晶模组 | 128x64 |
|
72.0x59.0x8.6 | 65.0x38.0 | 60.7x32.93 | 0.515x0.475 | 6H | 黄绿 | 17PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R | |
| 2.9 英寸 128x64 LCD图形液晶显示模块/FSTN 正片红绿蓝背光/ST7565R/全透性偏光片 HTM12864-8G-35S-A5P | 图形液晶模组 | 128x64 |
|
80x70x11.3 | 65.6x38 | 60.775x32.935 | 0.475x0.515 | 6H | 红绿蓝 | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7565R |
