液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G649D兼容/纺织机专用/640*200 点阵液晶模组/HTM640200 | 标准COB液晶模组 | 640x200 |
|
260x110.4x9.4 | 216.0x83.2 | 211.17x79.17 | 0.396x0.366 | 6H | 白光 | 17PIN | MCU | -20~70℃ | 5.0V | |||
| 128*64 点阵液晶模组/HTM12864D | COB | 128x64 |
|
78.0x70.0x12.5 | 62.0x44.0 | 56.28x38.36 | 0.60x0.44 | 6H | 白光 | 20PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5.0v | ||
| 132x64 图形点阵液晶模组/HTM13264-C01A | LCM | 132x64 |
|
66x56.2x5.5 | 61x44.15 | 132x64 | 0.37x0.41 | 6H | 12pin | SPI | 抗静电ESD 8KV | -20~70℃ | 3.3V | ST7567 | ||

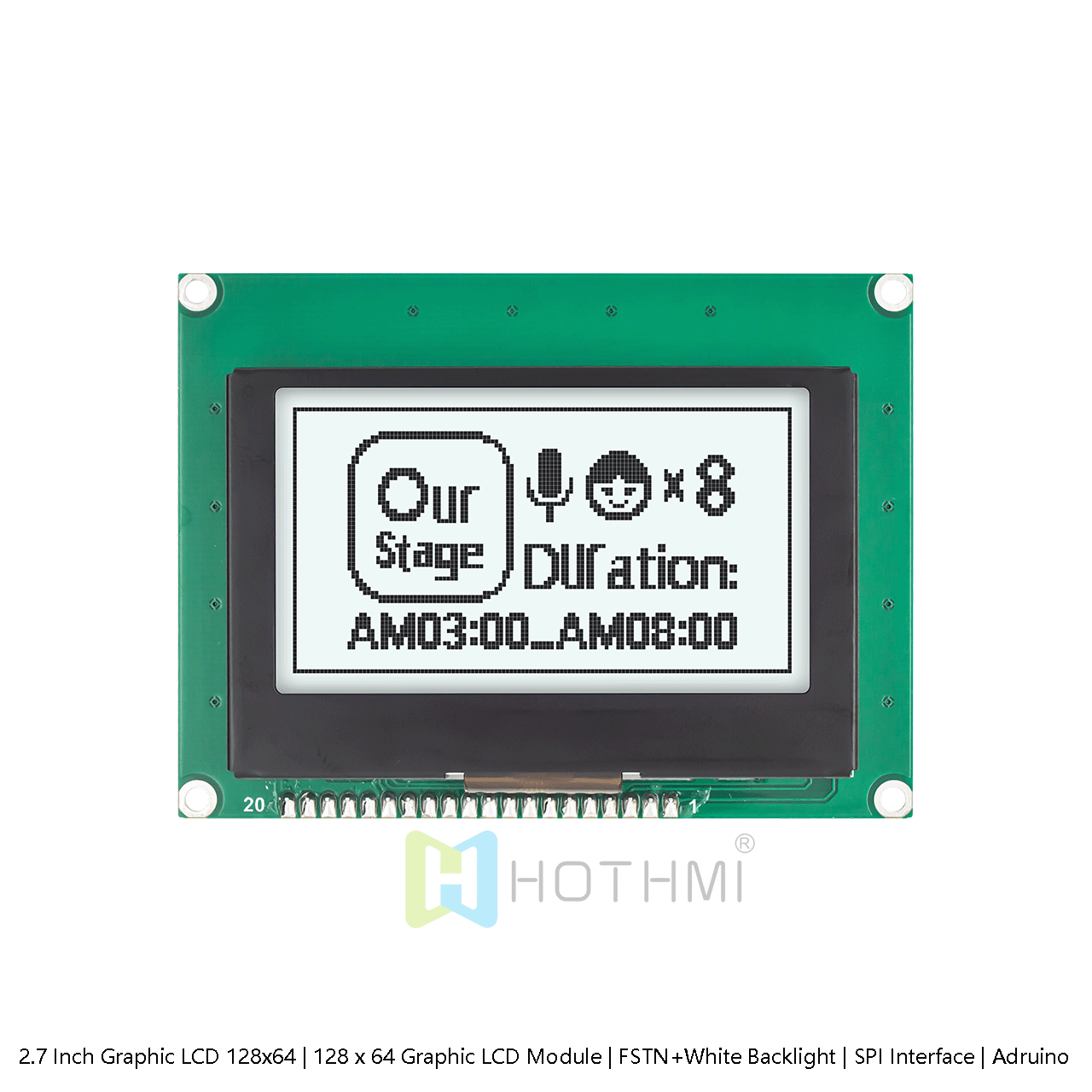

| 128x64 图形点阵液晶模组/HTM12864-122 | LCM | 128x64 |
|
93x70x13.5 | 60.77x32.93 | 128x64 | 0.48x0.51 | 6H | 20pin | SPI | 抗静电ESD 8KV | -20~70℃ | 3.3V | ST7567 | ||
| 单色黑白屏240x160图形点矩阵液晶显示器模块 HTM240160P-31W | COB LCD Module | 240x160 |
|
84.5x71x5.5 | 77.5x48 | 77.42x44.96 | 0.261x0.261 | 6H | 16pin | MCU | 抗静电ESD 8KV | -20~70℃ | 3.3V | ST7529 | ||
| 128X64 图形COG LCD | STN + 蓝色显示屏带白色侧背光/HTM12864A | 标准COB液晶模组 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 白光 | 20PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 5.0v | ||
| 3.4寸240x160图形LCD点阵模组 | STN+ | 黄绿背光 | MCU | ST7529 | Arduino HTM240160F-01Y-N3P | 图形液晶模组 | 240x160 |
|
87.0x73.0x10.0 | 72.9x48.0 | 67.42x44.94 | 0.281x0.261 | 6H | 18PIN | MCU | 抗静电ESD 8KV | -20~70℃ | 3.3V | ST7529 | ||
| 5.1寸256x128图形LCD显示模块/FSTN+/红绿蓝背光/MCU/NT7086/RA0086/全透偏光片/Arduino HTM256128C-35S-A5P | 图形液晶模组 | 256x128 |
|
147.0x116.0x14.6 | 114.0x64.0 | 127.0x70.0 | 0.47x0.47 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | NT7086/RA0086 | ||
| 2.5"122X32 图形 LCD 液晶显示屏|红绿蓝侧背光的FSTN正显|Arduino|全透式显示屏|5.0V HTM12232Z-35S-A5P | 图形液晶模组 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | 红绿蓝 | 24PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7920 | |
| 2.5"122X32 图形 LCD 液晶显示屏|带黄绿色侧背光|STN+|Arduino|半透反射式显示屏 HTM12232Z-11Y-A5P | 图形液晶模组 | 122x32 |
|
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14.36 | 0.41x0.36 | 6H | 白色 | 24PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | ST7920 |
