液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

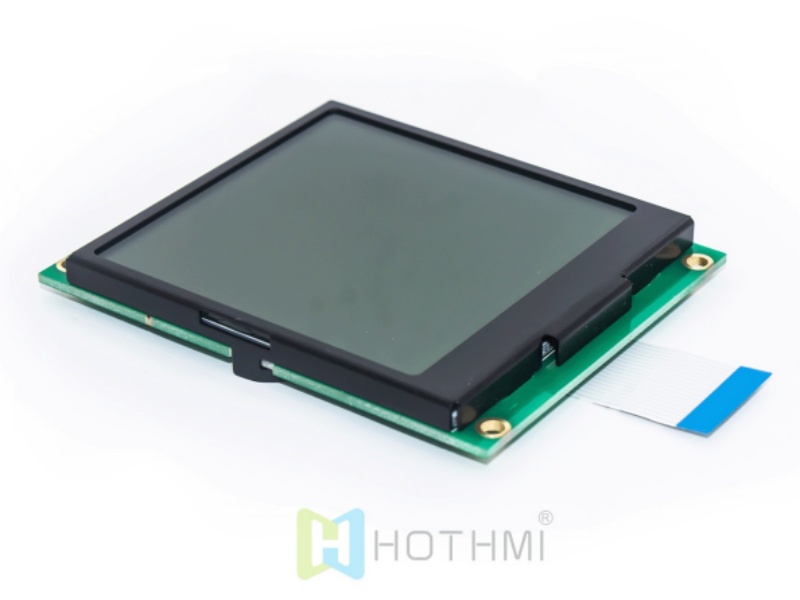

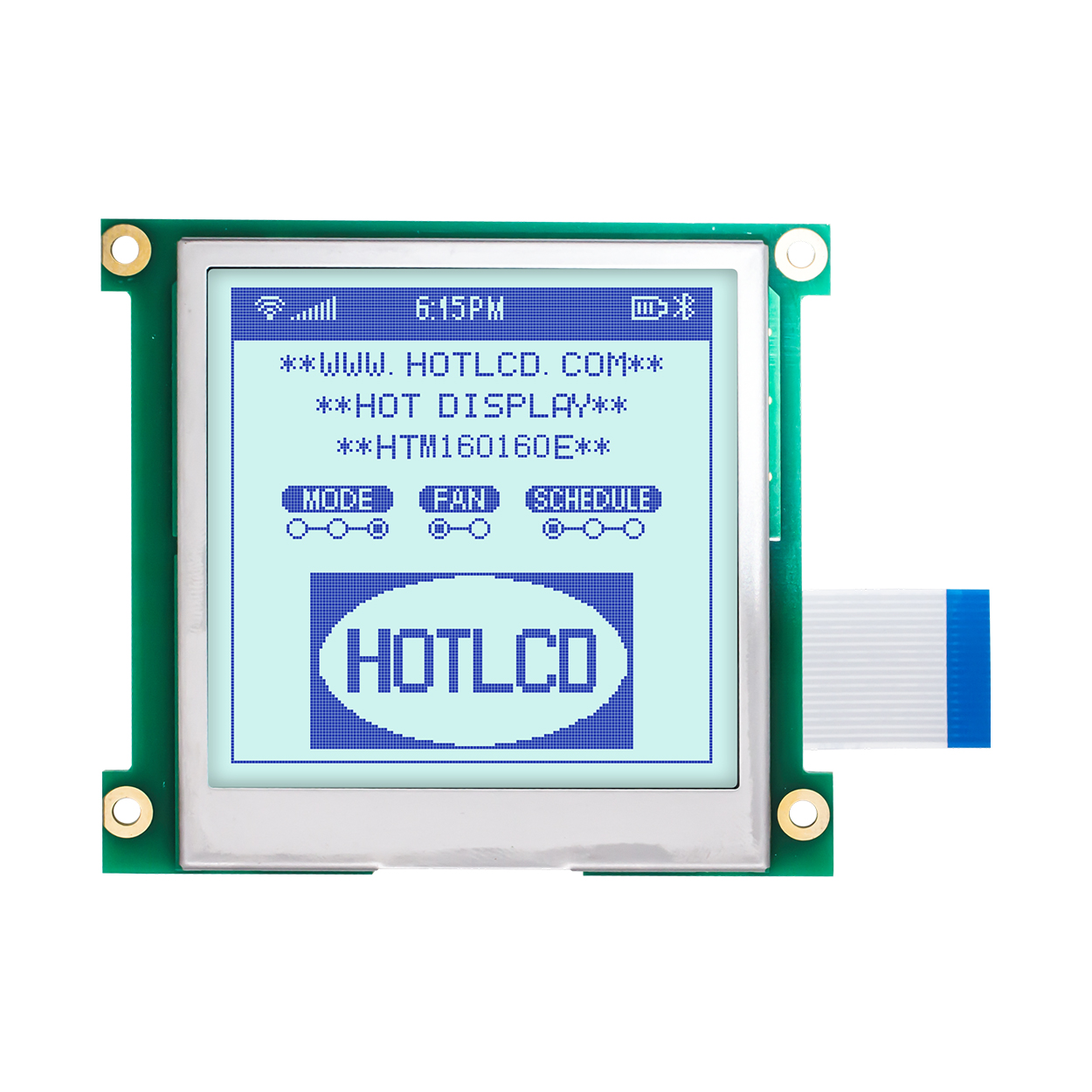

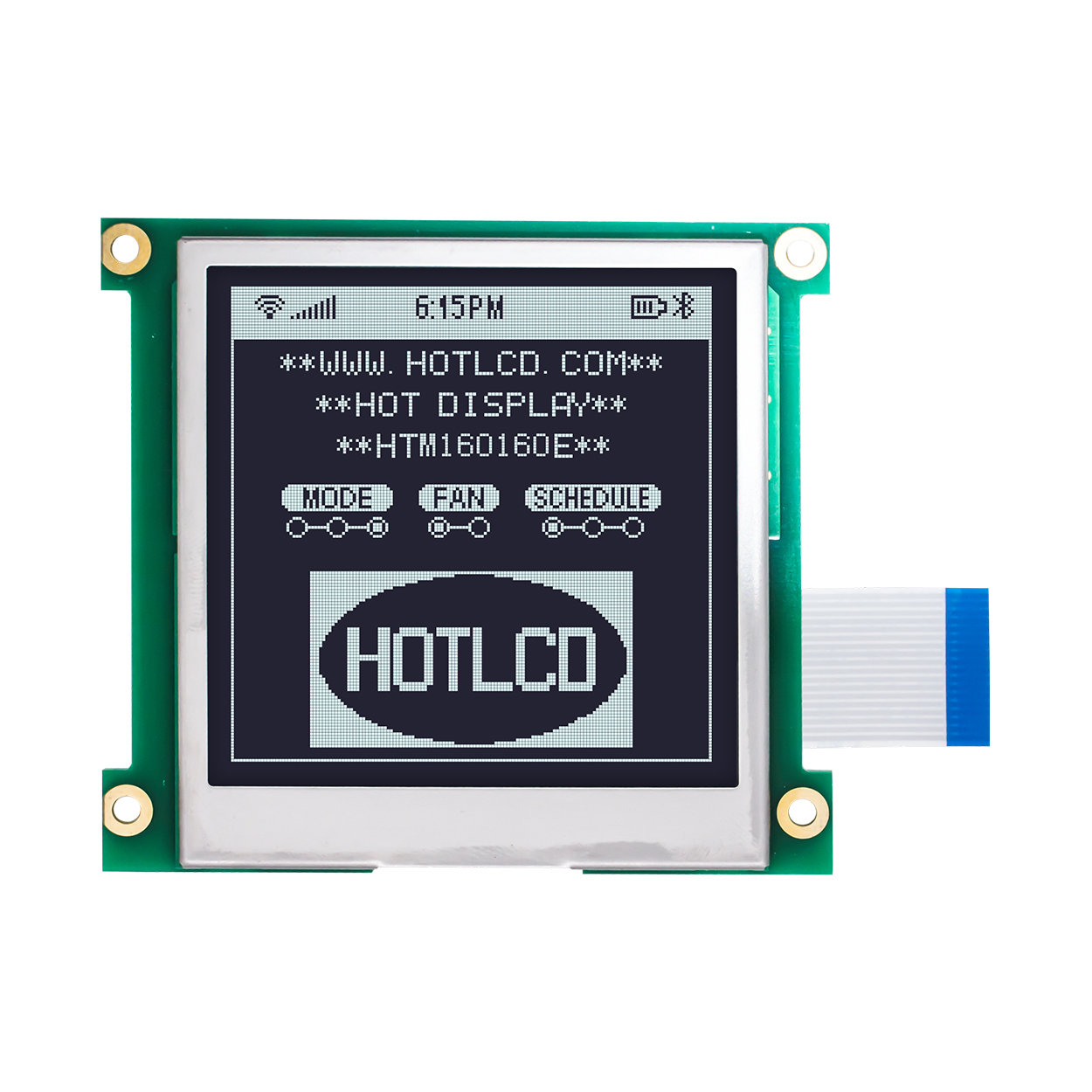

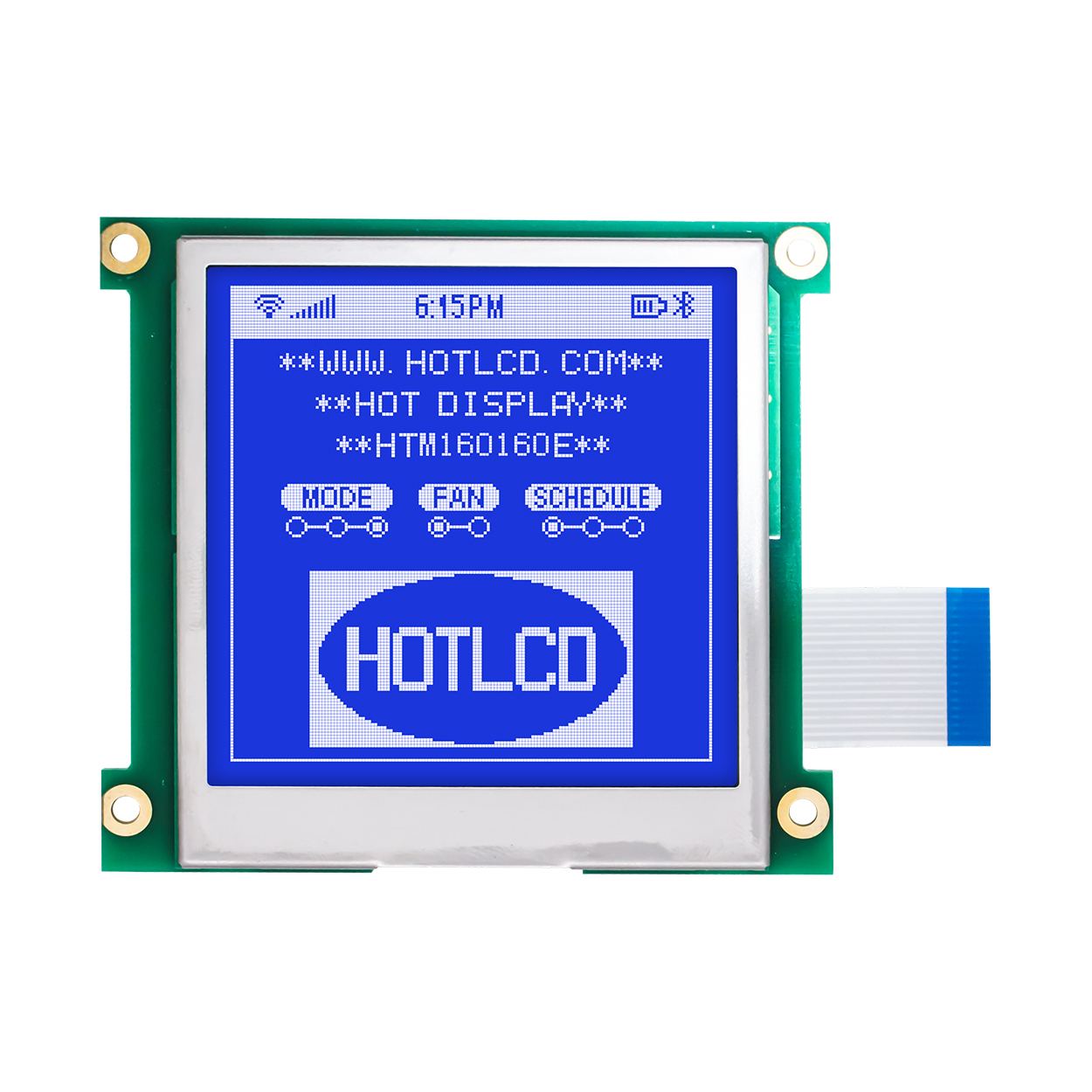

| 3.3 英寸 160x160 LCD 图形显示屏/STN-显示屏/UC1698/Arduino/蓝色背景配白色文字 HTM160160C-25W-A3P | 图形液晶模组 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 9H | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | 3.3V | UC1698 | ||

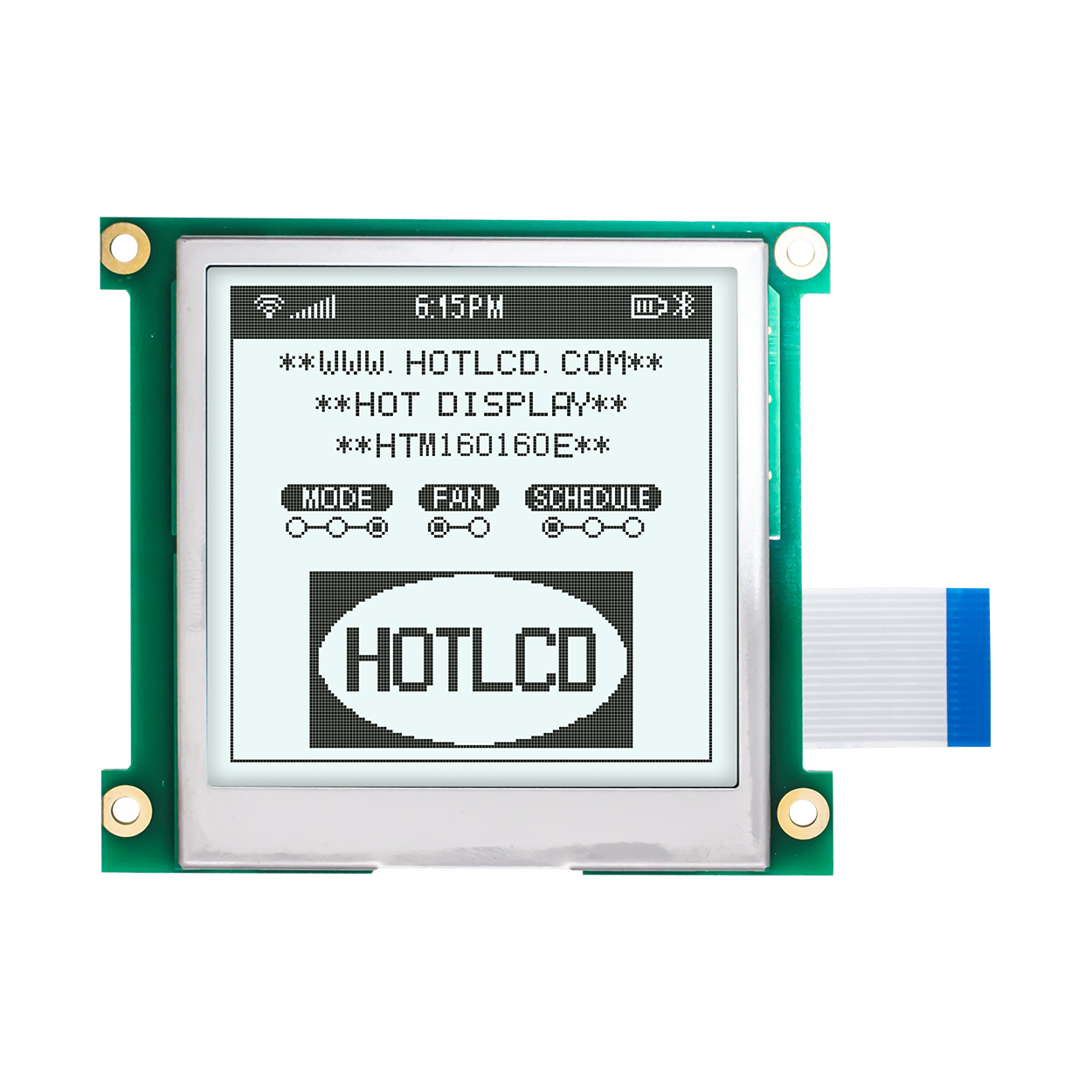

| 3.3 英寸 160x160 LCD 图形液晶模块 | FSTN+ | UC1698 | MCU | Arduino | 白底灰字 HTM160160C-31W-A3P | 图形液晶模组 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 9H | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | 3.3V | UC1698 | ||

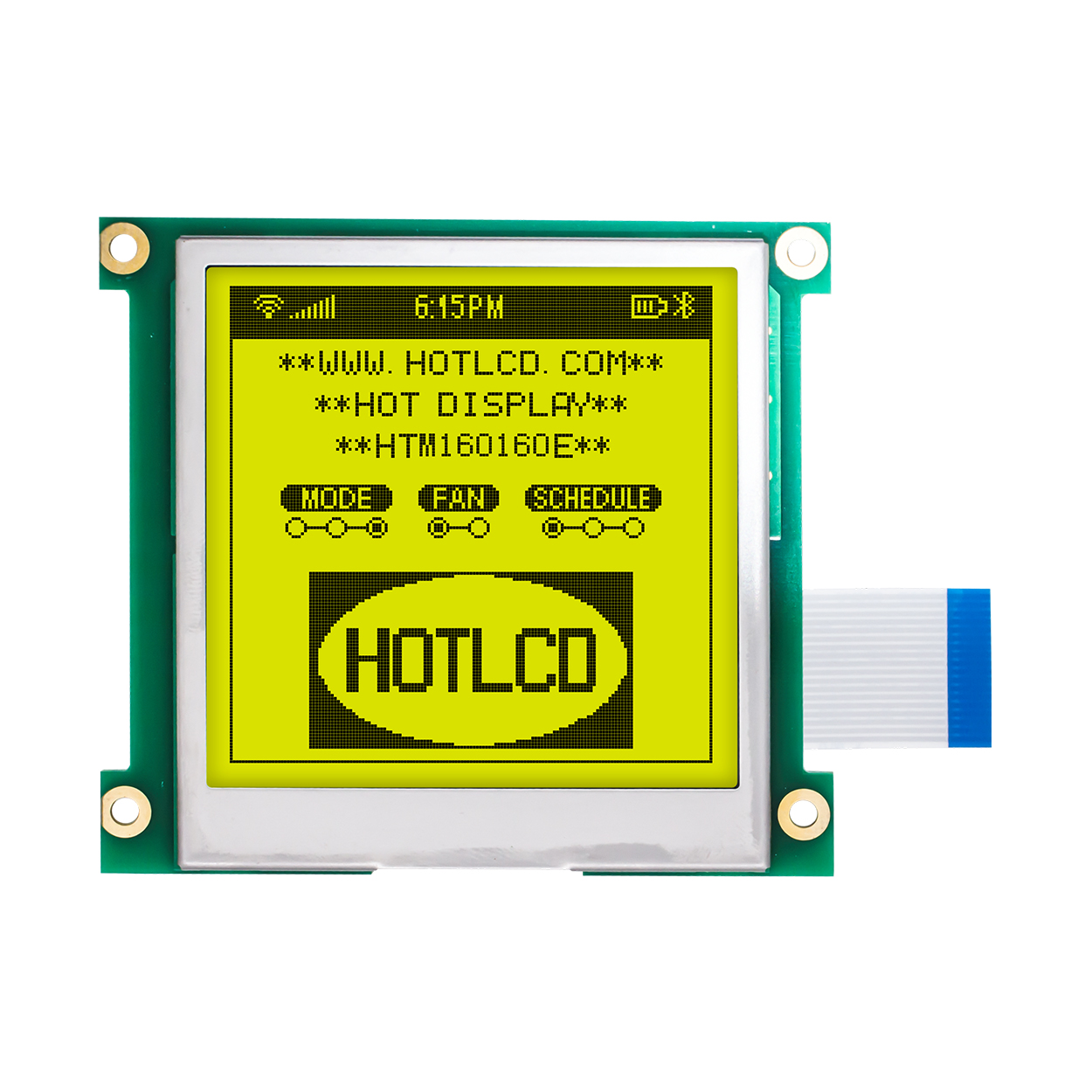

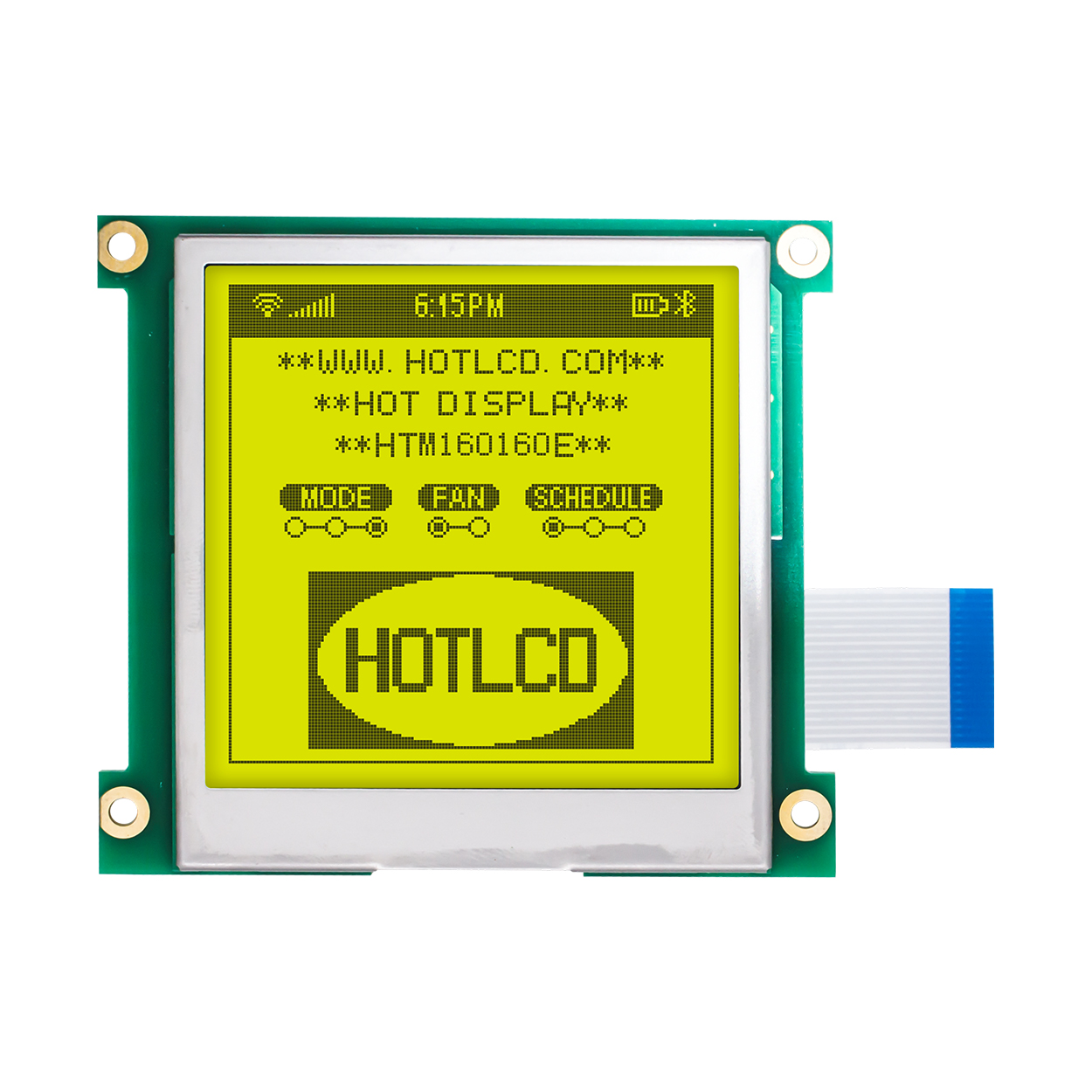

| 3.3 英寸160x160 LCD 图形液晶模块 | STN+ | UC1698 | MCU | Arduino HTM160160C-01Y-A3P | 图形液晶模组 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 9H | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | 3.3V | UC1698 | ||

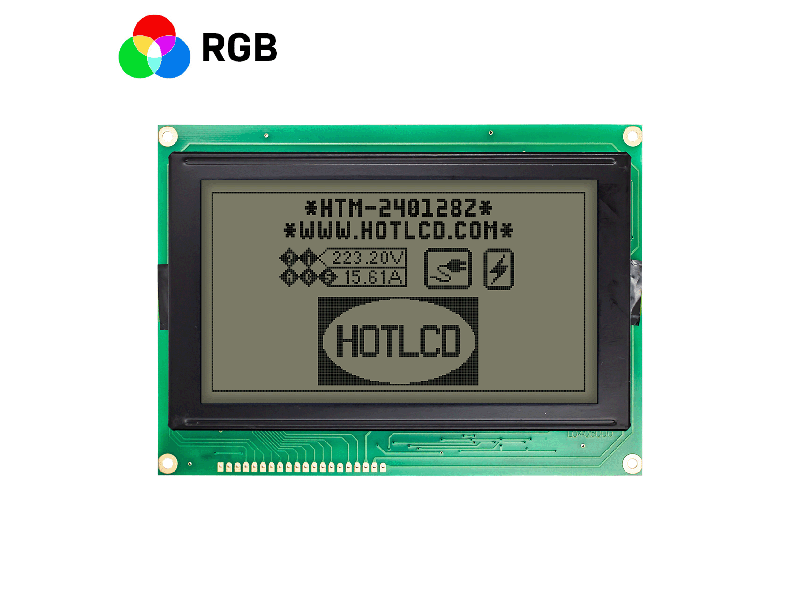

| 5.1寸240x128 图形液晶显示模组/5.1寸图形LCD/MCU/RA8803/5.0v/RGB红绿蓝背光/Arduino HTM240128Z-35S-A5P | 图形液晶模组 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA8803 | ||

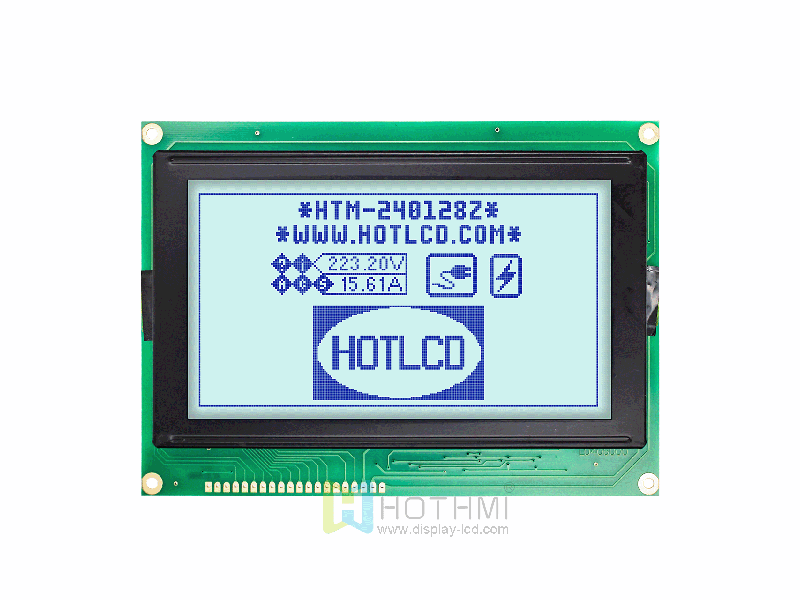

| 5.1寸240x128 图形液晶显示模组 | 240 x 128 寸图形LCD | MCU | RA8803 |5.0v|Arduino HTM240128Z-11Y-A5P | 图形液晶模组 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA8803 | ||
| 5.1寸240x128 图形液晶显示模组/240x128 寸灰底蓝字图形LCD/MCU/RA8803/5.0v/Arduino HTM240128Z-11W-A5P | 图形液晶模组 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA8803 | ||

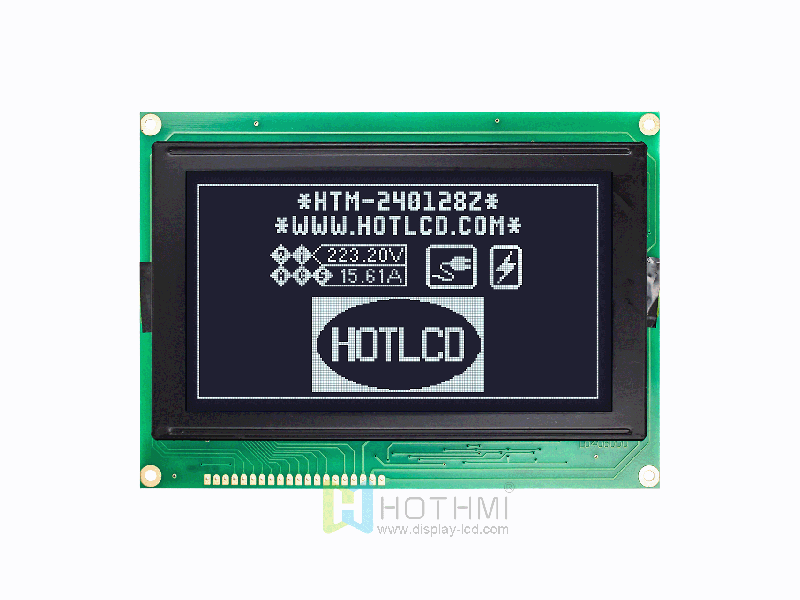

| 5.1寸240x128 图形液晶显示模组/240x128寸黑底白字图形LCD/MCU/RA8803/Arduino HTM240128Z-41W-A5P | 图形液晶模组 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA8803 | ||

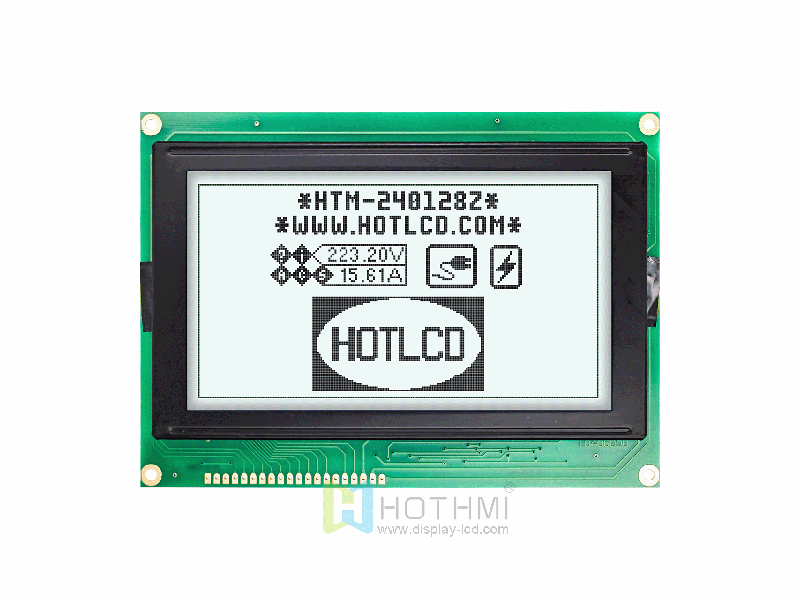

| 5.1寸240x128 图形液晶显示模组/240x128寸白底灰字图形LCD/MCU/RA8803/Arduino HTM240128Z-31W-A5P | 图形液晶模组 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | RA8803 | ||

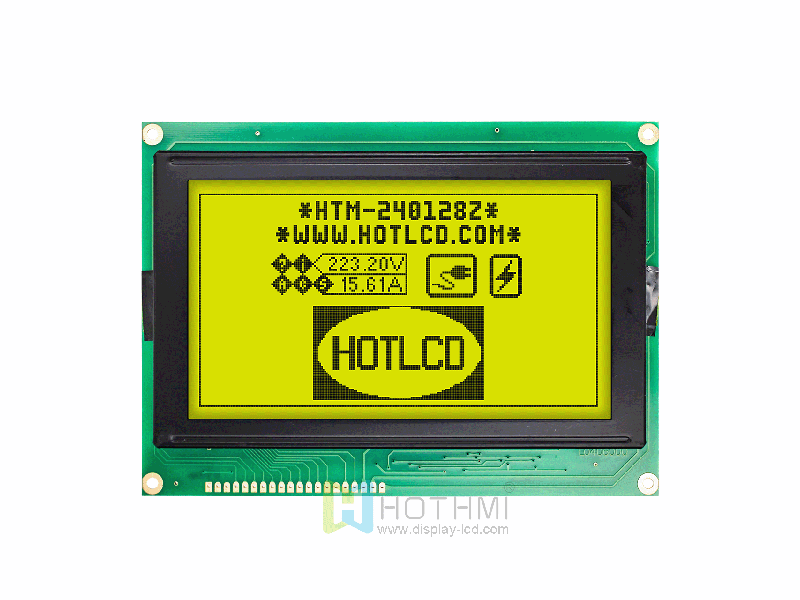

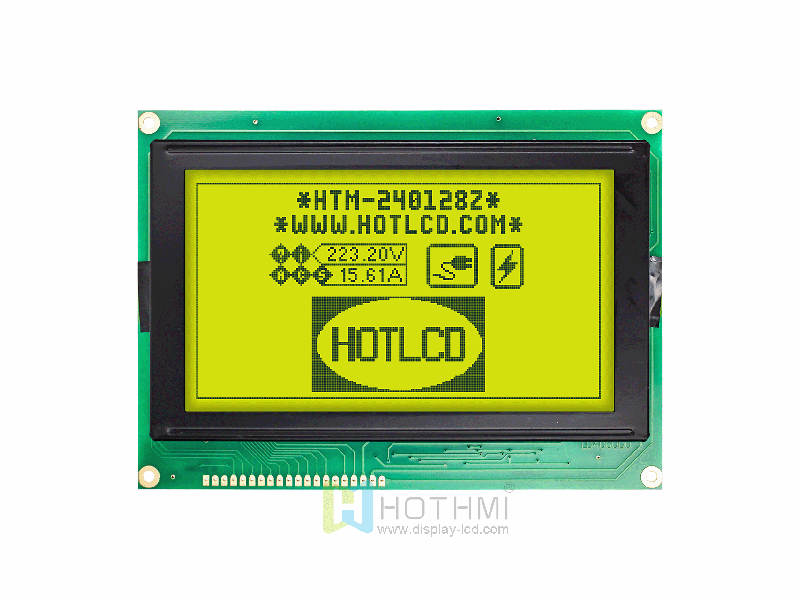

| 5.1寸240x128 图形液晶显示模组/240x128 寸图形LCD/MCU/STN+黄绿背光/RA8803/Arduino HTM240128Z-01Y-A5P | 图形液晶模组 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA8803 | ||
| 5.1英寸240x128 图形LCD点阵显示模组 | RGB红绿蓝背光 | 5.0V | MCU | RA6963| Arduino HTM240128A-35S-A5P | 图形液晶模组 | 240x128 |
|
144..0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 21PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA6963 |
