液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

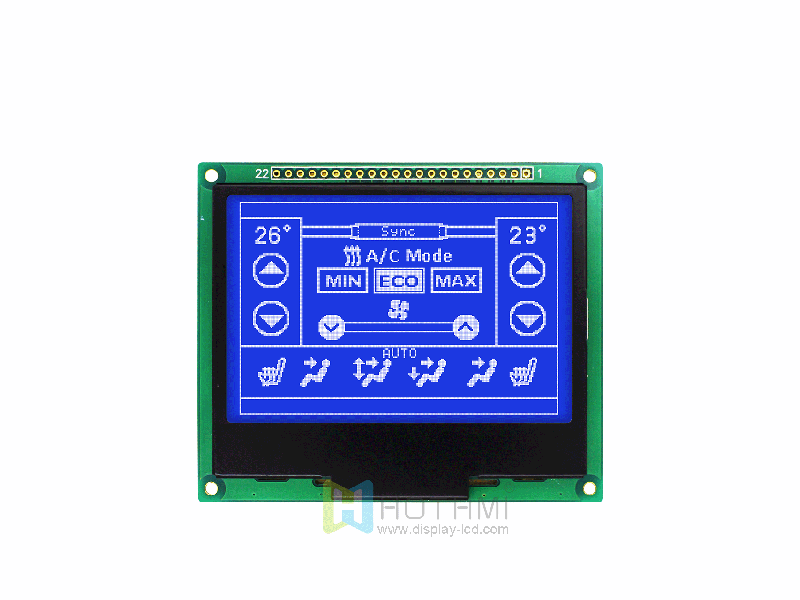

| 3.6寸240x160图形LCD液晶点阵模块 | STN- | 蓝底白字 | MCU | ST7529 | Arduino HTM240160P-25W-N3P-V01 | 图形液晶模组 | 240x160 |
|
87.0x73.0x10.0 | 72.9x48.0 | 67.42x44.94 | 0.281x0.261 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7529 | ||

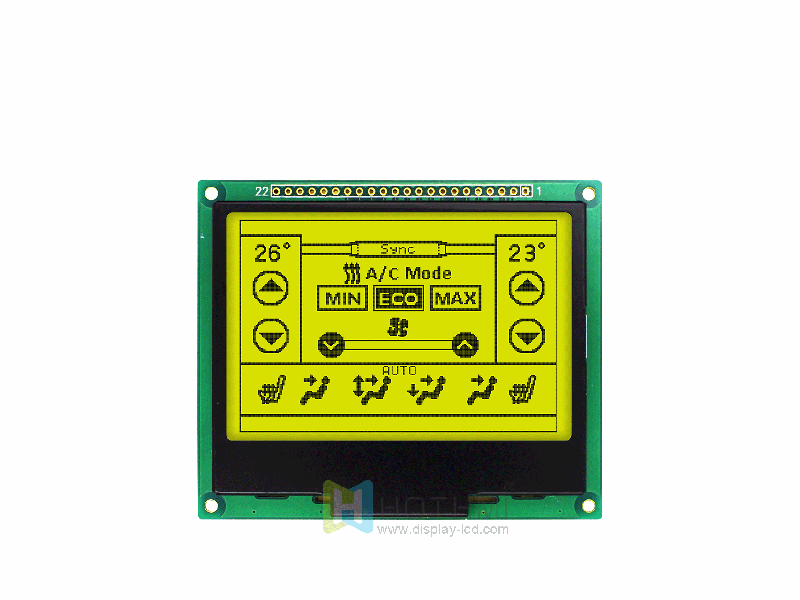

| 3.6寸240x160图形点阵模块 | STN+ 黄绿背光 | MCU | ST7529 | Arduino HTM240160P-01Y-N3P-V01 | 图形液晶模组 | 240x160 |
|
84.5x71x5.5 | 77.5x48 | 77.42x44.96 | 0.261x0.261 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7529 | ||

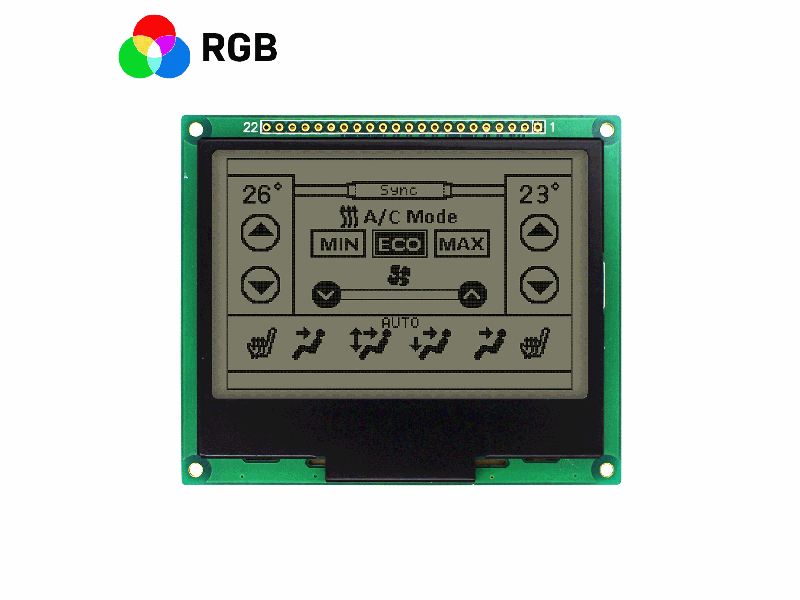

| 3.4寸240x160图形LCD点阵模组/FSTN+/MCU/ST7529/Arduino/RGB红绿蓝背光/全透性偏光片 HTM240160F-35S-N3P | 图形液晶模组 | 240x160 |
|
87.0x73.0x10.0 | 72.9x48.0 | 67.42x44.94 | 0.281x0.261 | 6H | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7529 | ||

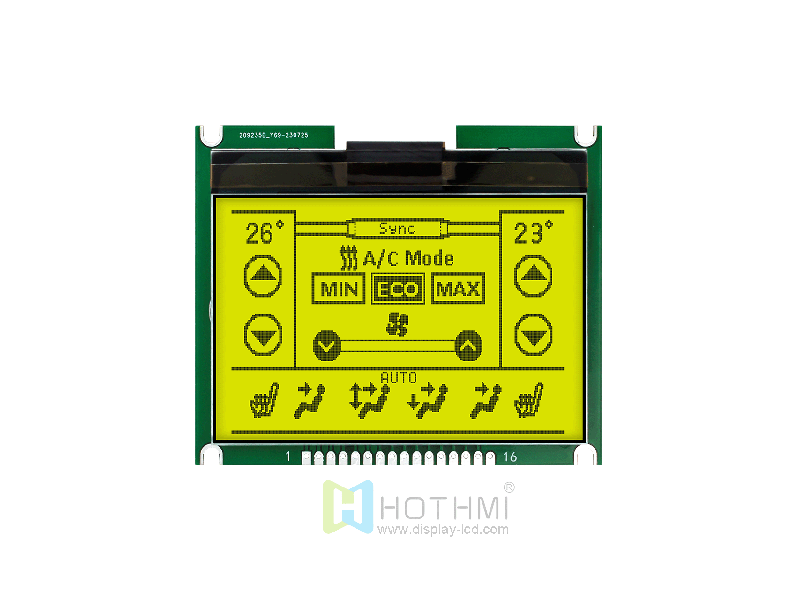

| 3.4寸240x160图形LCD点阵模组 | STN正显 | MCU | ST7529 | Arduino HTM240160F-11Y-N3P | 图形液晶模组 | 240x160 |
|
87.0x73.0x10.0 | 72.9x48.0 | 67.42x44.94 | 0.281x0.261 | 6H | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7529 | ||
| 3.4寸240x160图形LCD点阵模组 | STN正显 | 灰底蓝字 | MCU | ST7529 |Arduino HTM240160F-11W-N3P | 图形液晶模组 | 240x160 |
|
87.0x73.0x10.0 | 72.9x48.0 | 67.42x44.94 | 0.281x0.261 | 6H | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7529 | ||

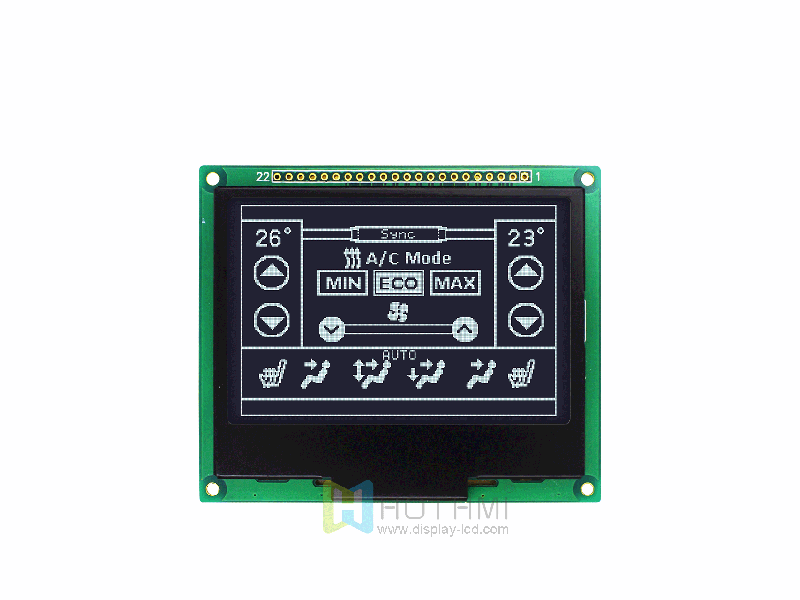

| 3.4寸240x160图形LCD点阵模组 | DFSTN- | 黑底白字 | MCU | ST7529 |Arduino HTM240160F-41W-N3P | 图形液晶模组 | 240x160 |
|
87.0x73.0x10.0 | 72.9x48.0 | 67.42x44.94 | 0.281x0.261 | 6H | 18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7529 | ||

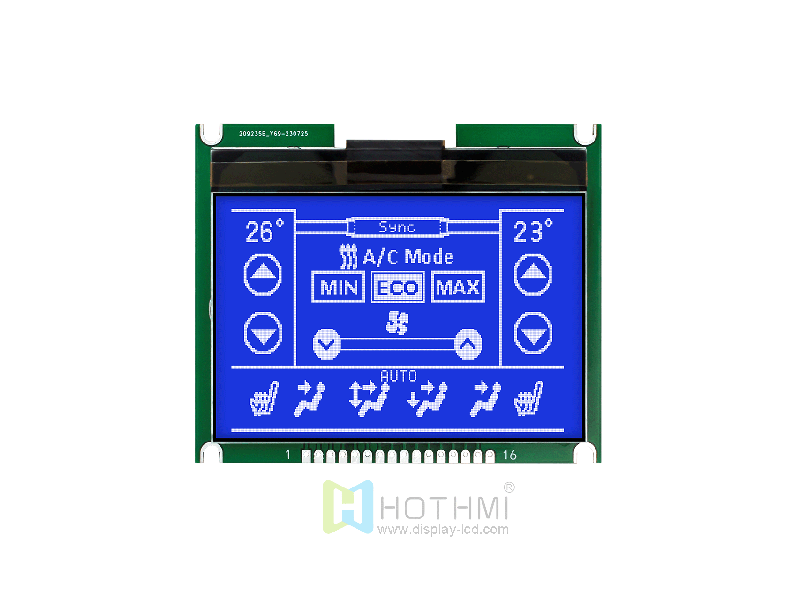

| 3.4寸240x160图形LCD点阵模组 | STN- | 蓝底白字 | MCU | ST7529 | Arduino HTM240160F-25W-N3P | 图形液晶模组 | 240x160 |
|
87.0x73.0x10.0 | 72.9x48.0 | 67.42x44.94 | 0.281x0.261 | 6H | FPC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7529 | ||

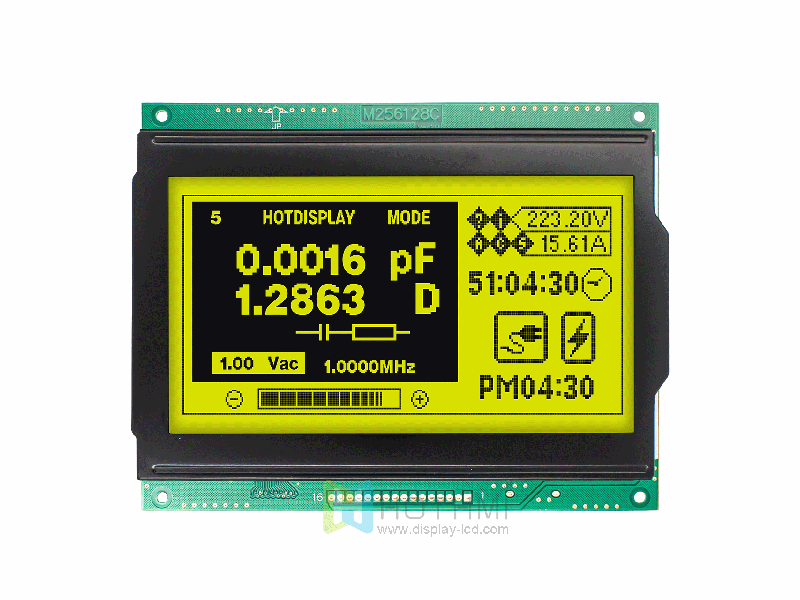

| 5.1寸256x128图形LCD显示模块/STN正显/黄绿背光 | MCU | NT7086/RA0086 | Arduino HTM256128C-11Y-A5P | 图形液晶模组 | 256x128 |
|
147.0x116.0x14.6 | 114.0x64.0 | 127.0x70.0 | 0.47x0.47 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | NT7086/RA0086 | ||

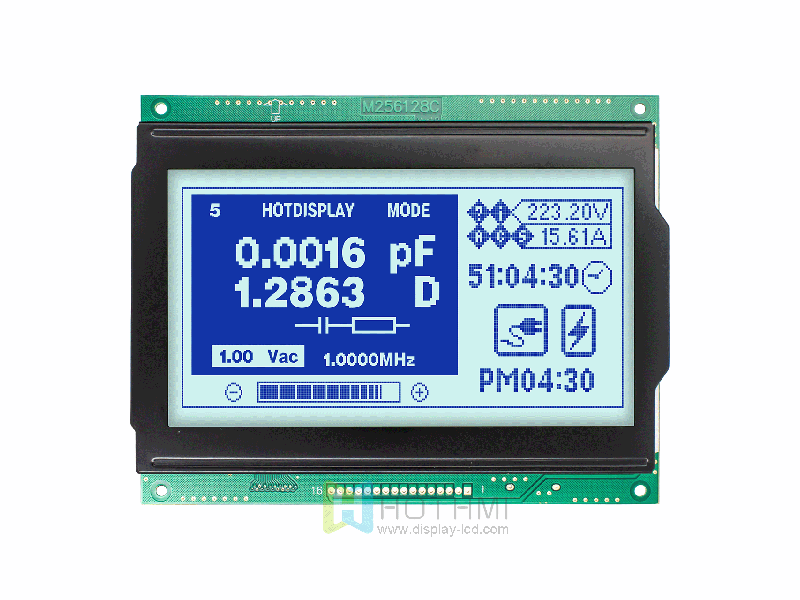

| 5.1寸256x128图形LCD显示模块/STN正显/白色背光/MCU/NT7086/RA0086/灰底蓝字/Arduino HTM256128C-11W-A5P | 图形液晶模组 | 256x128 |
|
147.0x116.0x14.6 | 114.0x64.0 | 127.0x70.0 | 0.47x0.47 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | NT7086/RA0086 | ||
| 5.1寸256x128图形LCD显示模块/DFSTN负显/白色背光/MCU/NT7086/RA0086/黑底白字/Arduino HTM256128C-41W-A5P | 图形液晶模组 | 256x128 |
|
147.0x116.0x14.6 | 114.0x64.0 | 127.0x70.0 | 0.47x0.47 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | NT7086/RA0086 |
