液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

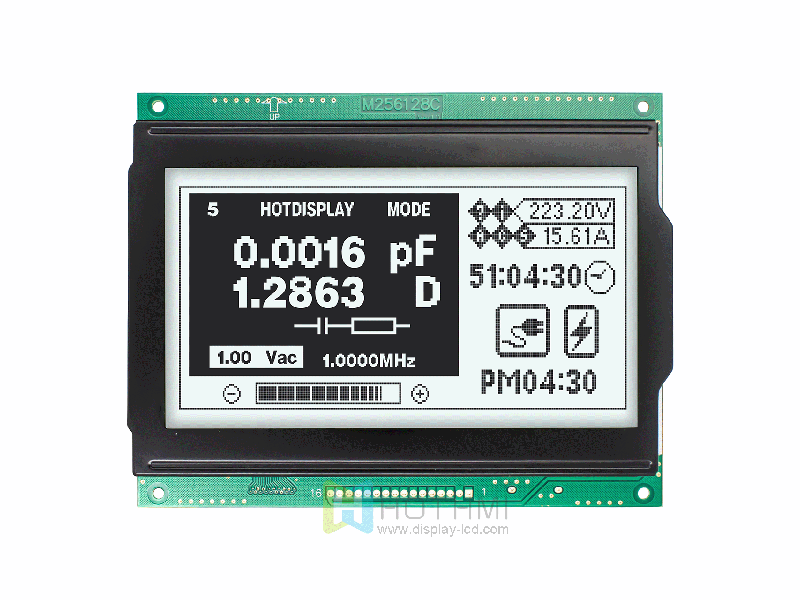

| 5.1寸256x128图形LCD显示模块 | FSTN+ | 白色背光 | MCU | NT7086/RA0086 |ARDUINO HTM256128C-31W-A5P | 图形液晶模组 | 256x128 |
|
147.0x116.0x14.6 | 114.0x64.0 | 127.0x70.0 | 0.47x0.47 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | NT7086/RA0086 | ||

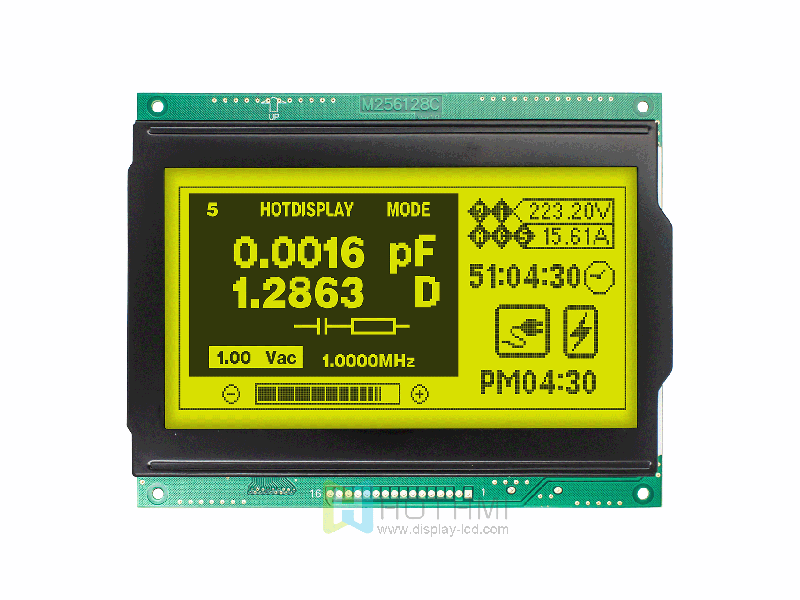

| 5.1寸256x128图形LCD显示模块 | STN+ | 黄绿色背光 | MCU | NT7086/RA0086 | Arduino HTM256128C-01Y-A5P | 图形液晶模组 | 256x128 |
|
147.0x116.0x14.6 | 114.0x64.0 | 127.0x70.0 | 0.47x0.47 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | NT7086/RA0086 | ||
| 3.8寸320X240 图形液晶模块 | STN+黄绿 | 黄绿背光 | MCU | RA8835/RA8806 |Arduino HTM320240F-01Y-A3P | 图形液晶模组 | 320x240 |
|
92.0x71.3x9.0 | 78.78x59.68 | 76.78x57.58 | 0.24x0.22 | 6H | FFC-20PIN | MCU | 防静电ESD 8KV | -20~70℃ | 3.3V | RA8835 | ||

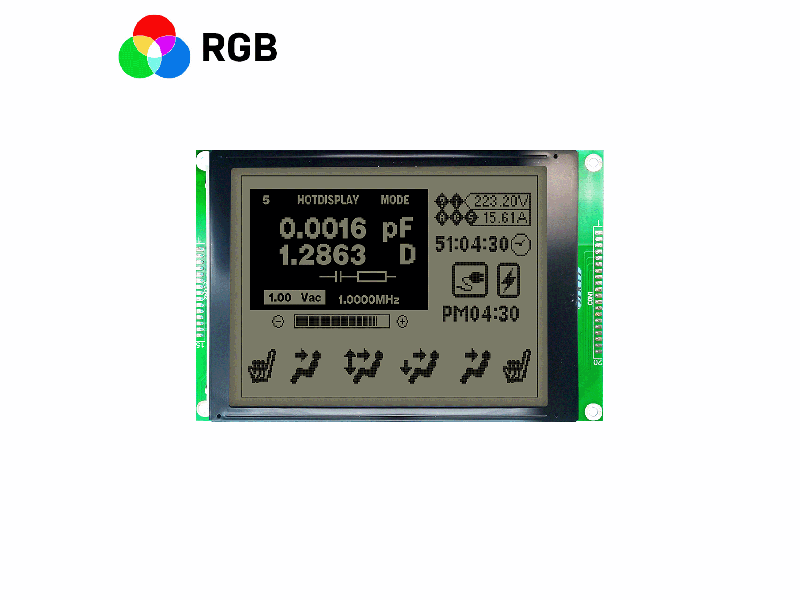

| 6.0寸320x240图形液晶点阵模组/FSTN灰+红绿蓝背光/MCU/RA8835/Arduino/全透偏光片 HTM320240A-35S-A5P | 图形液晶模组 | 320x240 |
|
160X109X13.49 | 122.0x92.0 | 115.17x86.37 | 0.36x0.36 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA8835 | ||
| 6.0寸320x240图形液晶点阵模组 | STN灰+黄绿背光 | MCU | RA8835 | Arduino HTM320240A-11Y-A5P | 图形液晶模组 | 320x240 |
|
160X109X13.49 | 122.0x92.0 | 115.17x86.37 | 0.36x0.36 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA8835 | ||

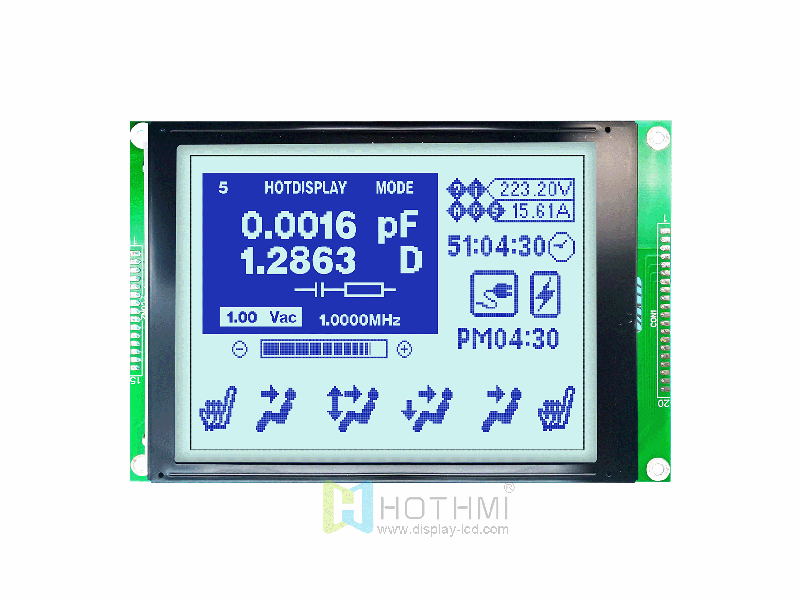

| 6.0寸320x240图形LCD液晶点阵模组 | STN+ | MCU | RA8835 | 5 v |灰底蓝字 | Arduino HTM320240A-11W-A5P | 图形液晶模组 | 320x240 |
|
160X109X13.49 | 122.0x92.0 | 115.17x86.37 | 0.36x0.36 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | RA8835 | ||
| 6.0 inch 320x240 Graphic LCD Dot Matrix Module/DFSTN-/MCU/RA8835/Arduino HTM320240A-41W-A5P | 图形液晶模组 | 320x240 |
|
160X109X13.49 | 122.0x92.0 | 115.17x86.37 | 0.36x0.36 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | RA8835 | ||

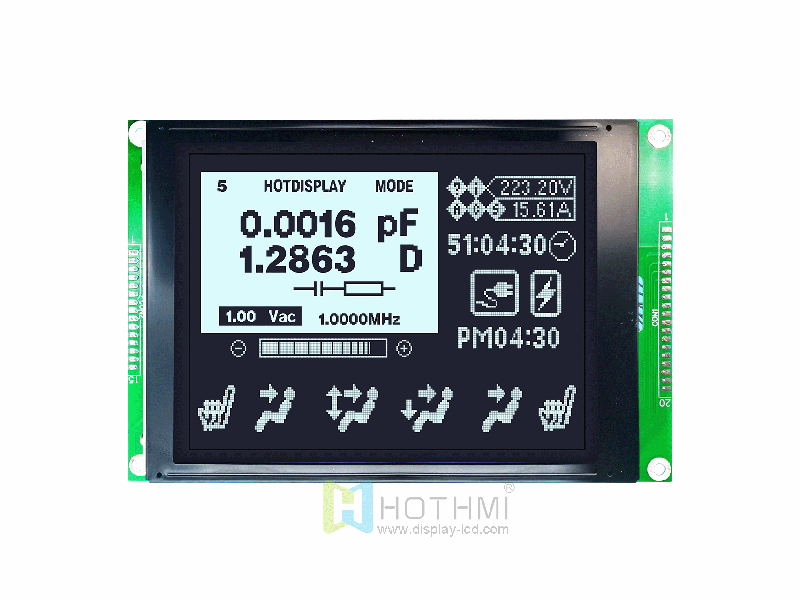

| 6.0寸320x240图形LCD液晶点阵模组 | DFSTN- | MCU | RA8835 | 黑底白字 | Arduino HTM320240A-41W-A5P | 图形液晶模组 | 320x240 |
|
160X109X13.49 | 122.0x92.0 | 115.17x86.37 | 0.36x0.36 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | RA8835 | ||

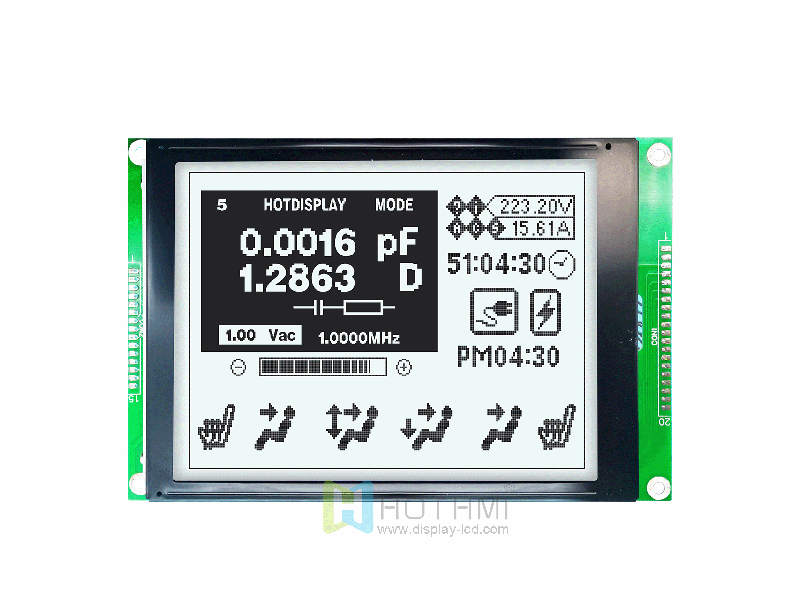

| 6.0寸320x240图形LCD液晶点阵模组 | FSTN+ | MCU | RA8835 | 白底灰字 | Arduino HTM320240A-31W-A5P | 图形液晶模组 | 320x240 |
|
160X109X13.49 | 122.0x92.0 | 115.17x86.37 | 0.36x0.36 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | RA8835 | ||

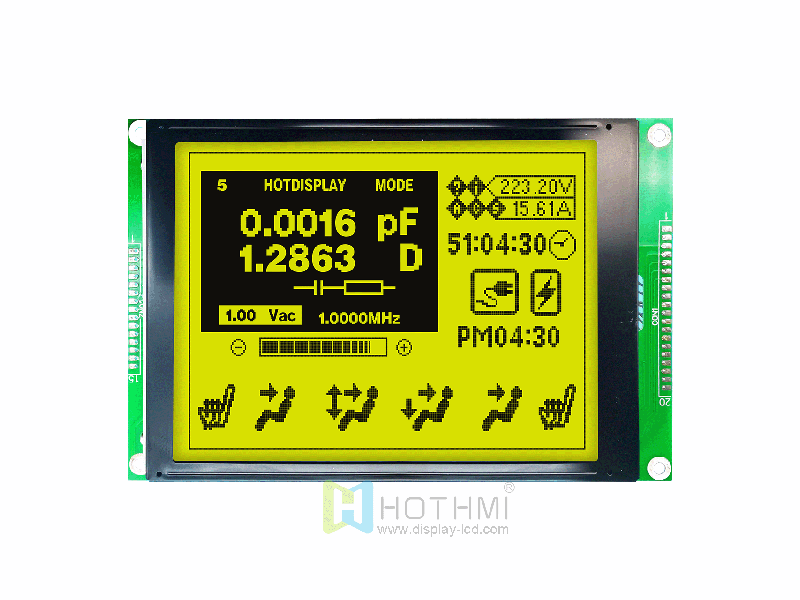

| 6.0寸320x240图形LCD液晶点阵模组 | STN+黄绿背光 | MCU | RA8835 | Arduino HTM320240A-01Y-A5P | 图形液晶模组 | 320x240 |
|
160X109X13.49 | 122.0x92.0 | 115.17x86.37 | 0.36x0.36 | 6H | 16PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | RA8835 |
