用宽广的视角，显多彩的视界！
由于普通TFT显示屏基本是FPC软排线引出，通过焊接或者插座连接到客户的主板，部分产品还需要有外围元件电路才能使用。
为了方便客户使用，鑫洪泰HOTLCD设计了一种内置SSD1963驱动芯片和带固定转接板结构的TFT模块，是一种由普通TFT显示屏通过增加PCB转接到客户主板的TFT模块，优点在于结构固定方便、无需焊接外围元件和接口选择即可连接客户主板使用。
目前有1.44寸、1.8寸、2.0寸、2.4寸、2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸、10.1寸等多种尺寸供客户选择，一般应用于工控设备。
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
有效尺寸 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

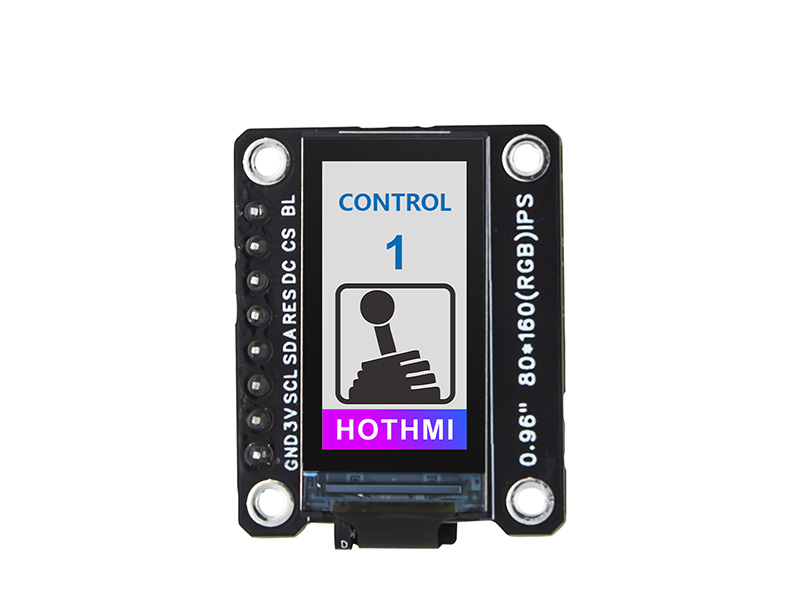

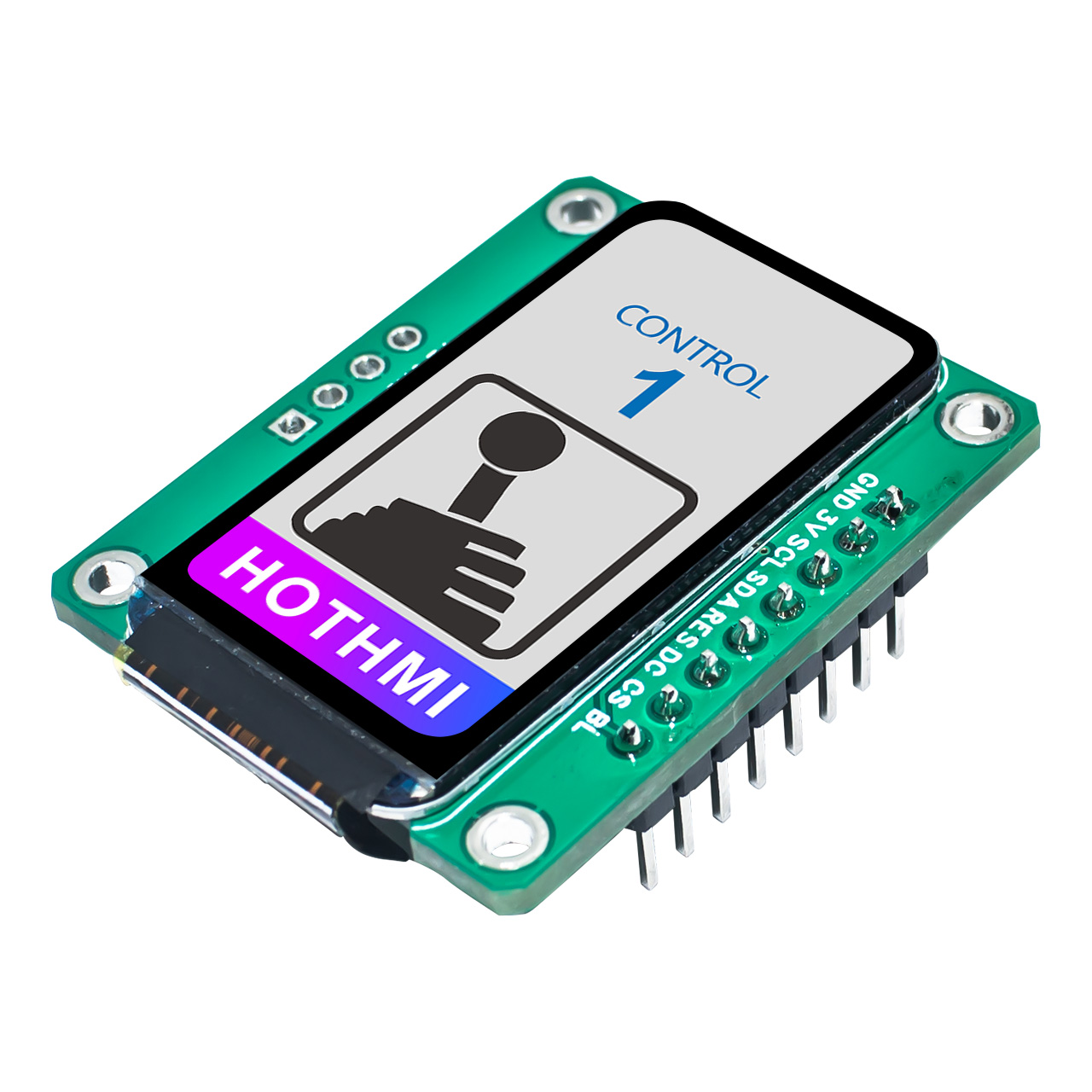

| 0.96 英寸 TFT 模块 | 80x160 SPI TFT 显示屏 | ST7735S 控制器 HTM-H010W21-SPI-V0 | TFT显示模组 | 80x160 |
|
24.0x30.0x1.46 | 0.96 | 0.96 | 10.8x21.7 | IPS | 400cd/m2 | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7735S | ||

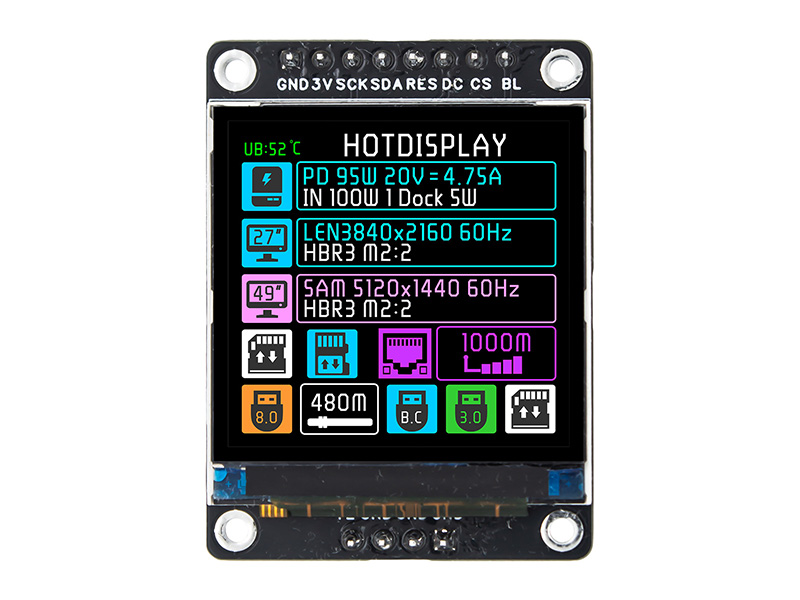

| 1.3寸彩色 TFT LCD 模块方形显示屏 240x240 像素 SPI 适用于 Arduino、手持设备 HTM-H013A2-SPI-A01 | TFT 带板模块 | 240x240 |
|
30x36x2.13 | 1.3 | 1.3 | 23.4x23.4 | 全视角 | 300cd/m2 | 8pin | SPI | 抗静电ESD 8KV | -20~70℃ | 3.3V | ST7789 | |

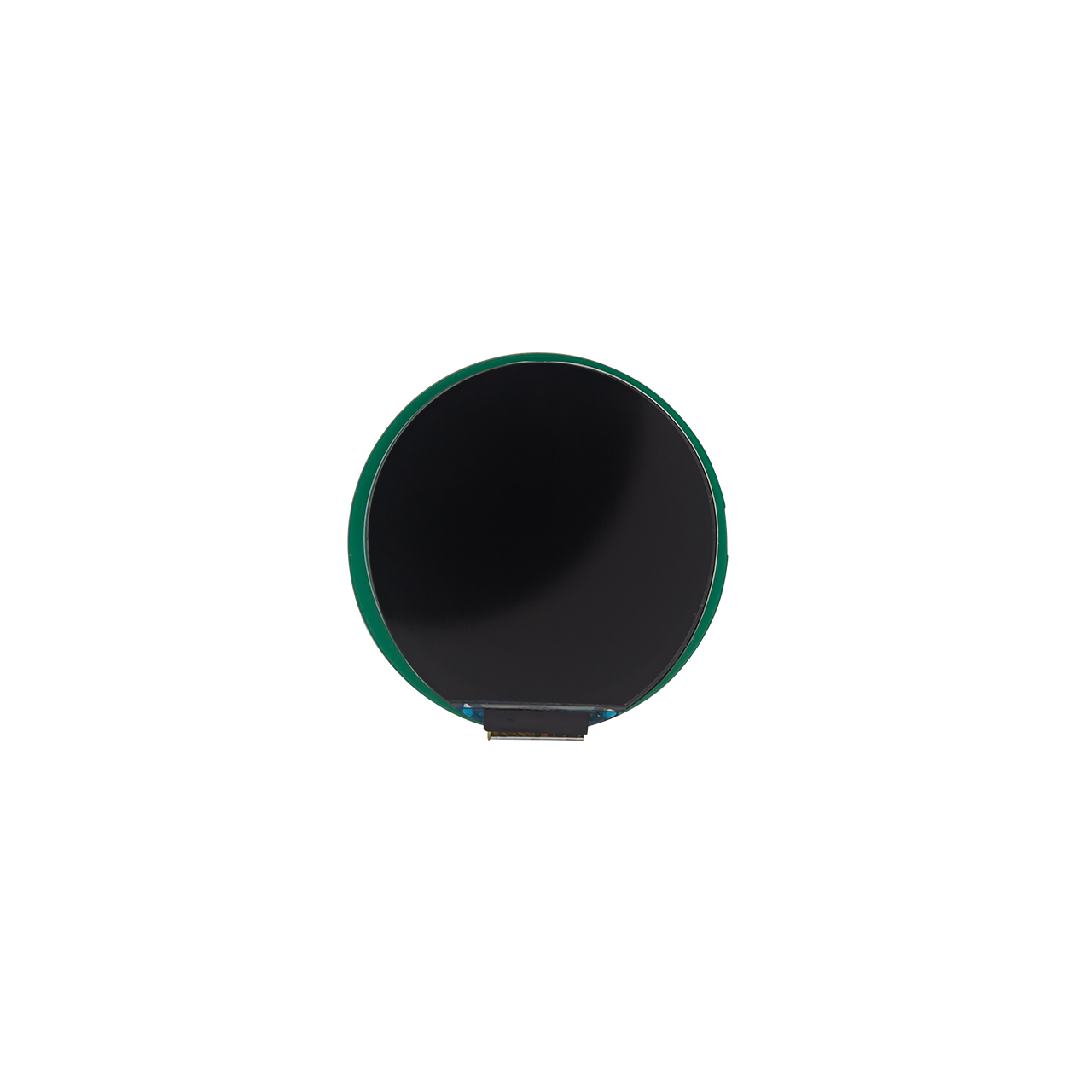

| 1.28寸TFT显示模块 | 240x240 SPI TFT显示屏 HTM-H013A6-SPI-V0 | TFT显示模组 | 240x240 |
|
37.03x38.9x1.6 | 1.28 | 1.28 | 32.4x32.4 | IPS | 750cd/m2 | FPC-8PIN | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | GC9A01 | |

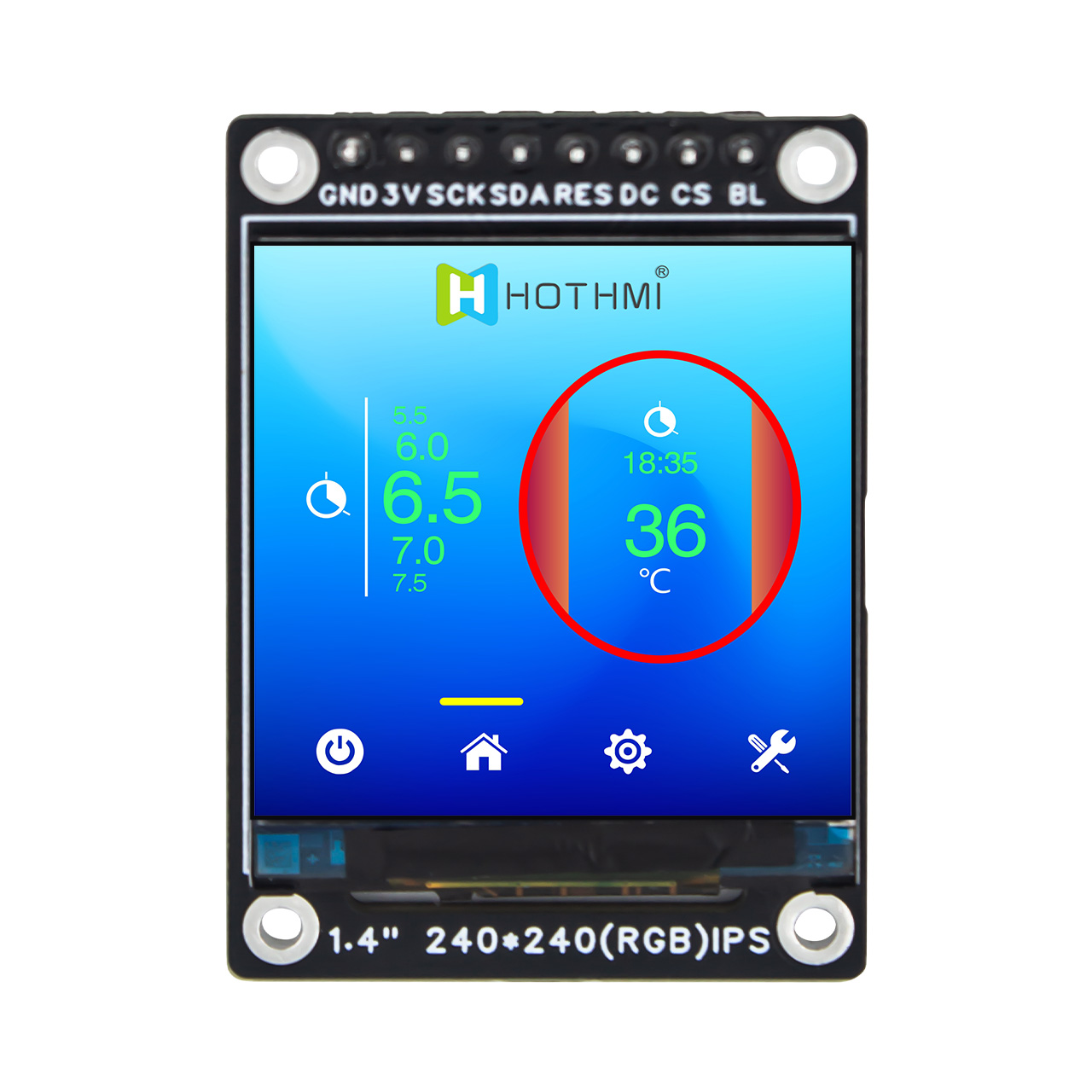

| 1.4英寸TFT模块 | 240x240 SPI方形TFT显示模块 | ST7789 HTM-H014A3-SPI-V0 | TFT显示模组 | 240x240 |
|
29.3x40.7x3.42 | 1.4 | 1.4 | 25.2x25.2 | IPS全视角 | 400cd/m2 | 7PIN | SPI | 防静电ESD 8KV | -30~80℃ | +3.3 V | ST7789 | |

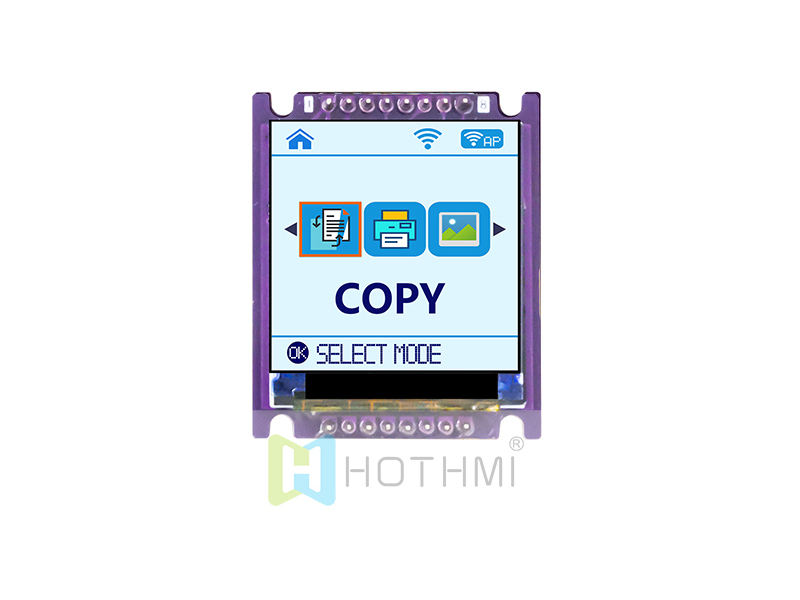

| 1.44寸TFT彩屏128x128分辨率 TFT 模块面板带 LCD 控制板 HTM-H014A05-SPI-A01 | TFT带板模块 | 128x128 |
|
30x46.5x11.3 | 1.44 | 1.44 | 25.5x26.5 | 全视角 | 300cd/m2 | 12pin | SPI | 抗静电ESD 8KV | -20~70℃ | 3.3V | ST7735 | |

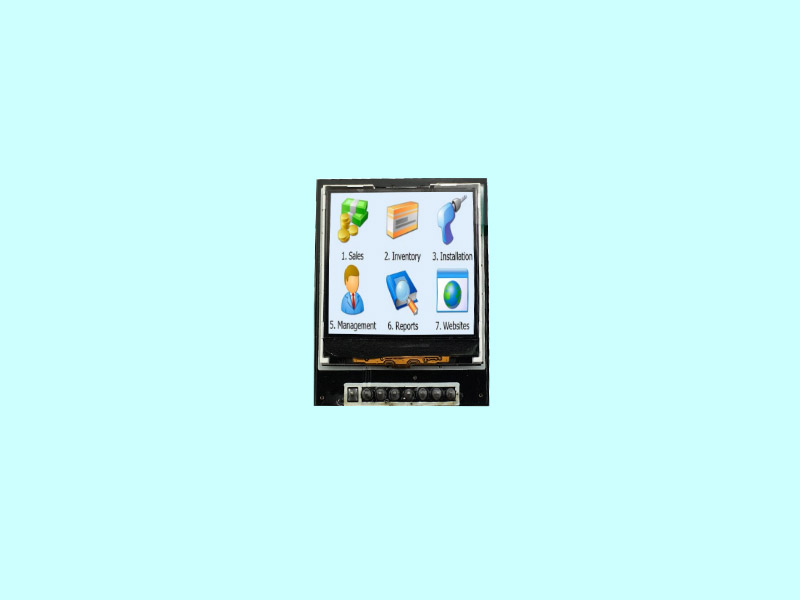

| 1.44寸TFT/128*128分辨率/SPI串口/LCM-TFT014T1QQS4LN08D-V01 | TFT 方屏 | 128x128 |
|
30.0x46.5x3.4 | 1.44 | 1.44 | 25.5x26.5 | 12H | 400cd/m2 | 8PIN | SPI | 抗静电ESD 8KV | -20~70℃ | 3.0v | ST7735S | |
| 1.44寸TFT/128*128分辨率/SPI串口/HTM0144A01 | TFT-LCM | 128x128 |
|
45.0x32.36 | 1.44 | 1.44 | 26.5x25.5 | 12H | 400cd/m2 | 8PIN | SPI | 带板 | -20~70℃ | 3.3v | ST7735 | |

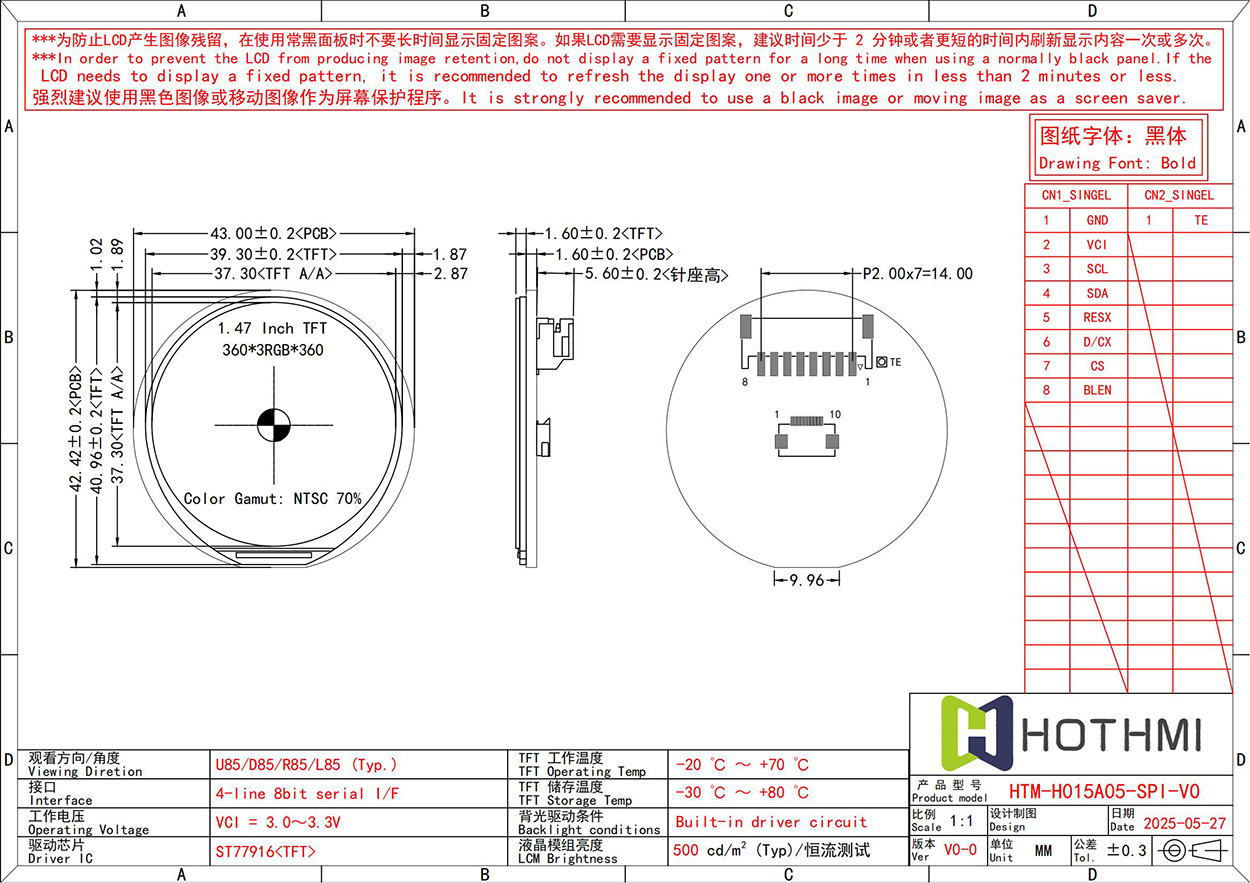

| 1.5英寸圆形TFT模块，带ST77916控制器 HTM-H015A05-SPI-V0 | TFT显示模组 | 360x360 |
|
43.0x42.42x1.6 | 1.5 | 1.5 | 37.3x37.3 | IPS全视角 | 500cd/m2 | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST77916 | ||
| 1.5英寸172x320 TFT LCD 液晶模块，带 ST7778 控制器 HTM-H015A06-SPI-V0 | TFT显示模组 | 172x320 |
|
30.0x37.0x1.6 | 1.5 | 1.5 | 17.65x32.83 | IPS全视角 | 300cd/m2 | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7778 | ||

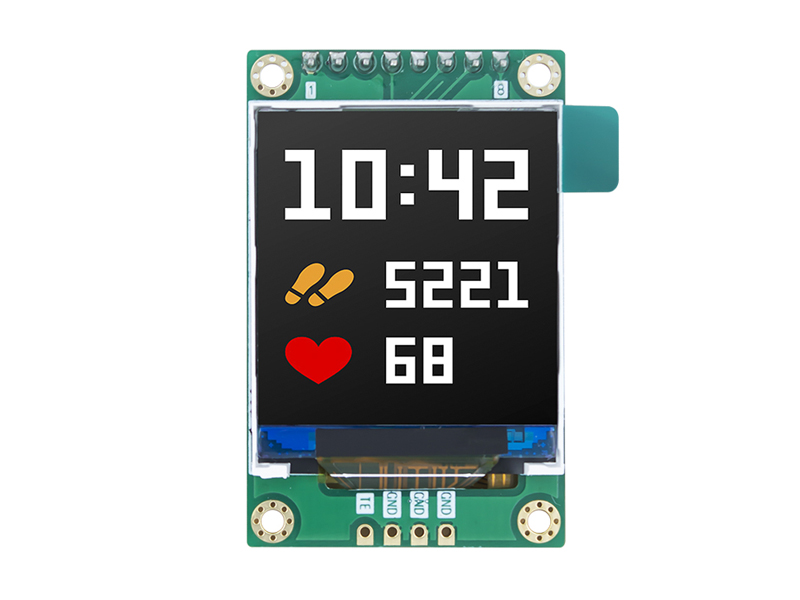

| 1.5英寸240x240方形TFT显示屏，带ST7789驱动板 HTM-H015A2-SPI-V02 | TFT显示模组 | 240x240 |
|
32x43.72x1.95 | 1.5 | 1.5 | 27.72x27.72 | IPS全视角 | 700cd/m2 | SPI | 防静电ESD 8KV | -20~70℃ | +3.3 V | ST7789 |
