您的当前位置:首页  >  产品中心  >  字符点阵液晶模组  >  COB字符显示液晶模组|标准品系列  >  16x2字符液晶显示LCD模块 STN+灰串黄绿背光 HTM1602-9C
  • 型号: 16x2字符液晶显示LCD模块 STN+灰串黄绿背光 HTM1602-9C

    类型:标准COB字符液晶模组

    显示像素:16x2

    外形尺寸(mm) :100X42X13

    VA尺寸(mm):87.8X31.5

    AA尺寸(mm) :80X20.5

    点间距mm:0.83x0.98

    应用:仪器仪表

    视角:12H

    引脚:16pin

    接口方式:MCU

    特殊说明:抗静电ESD 8KV

    工作温度:-20~70℃

    驱动芯片:ST7066U

    PDF下载
产品叙述

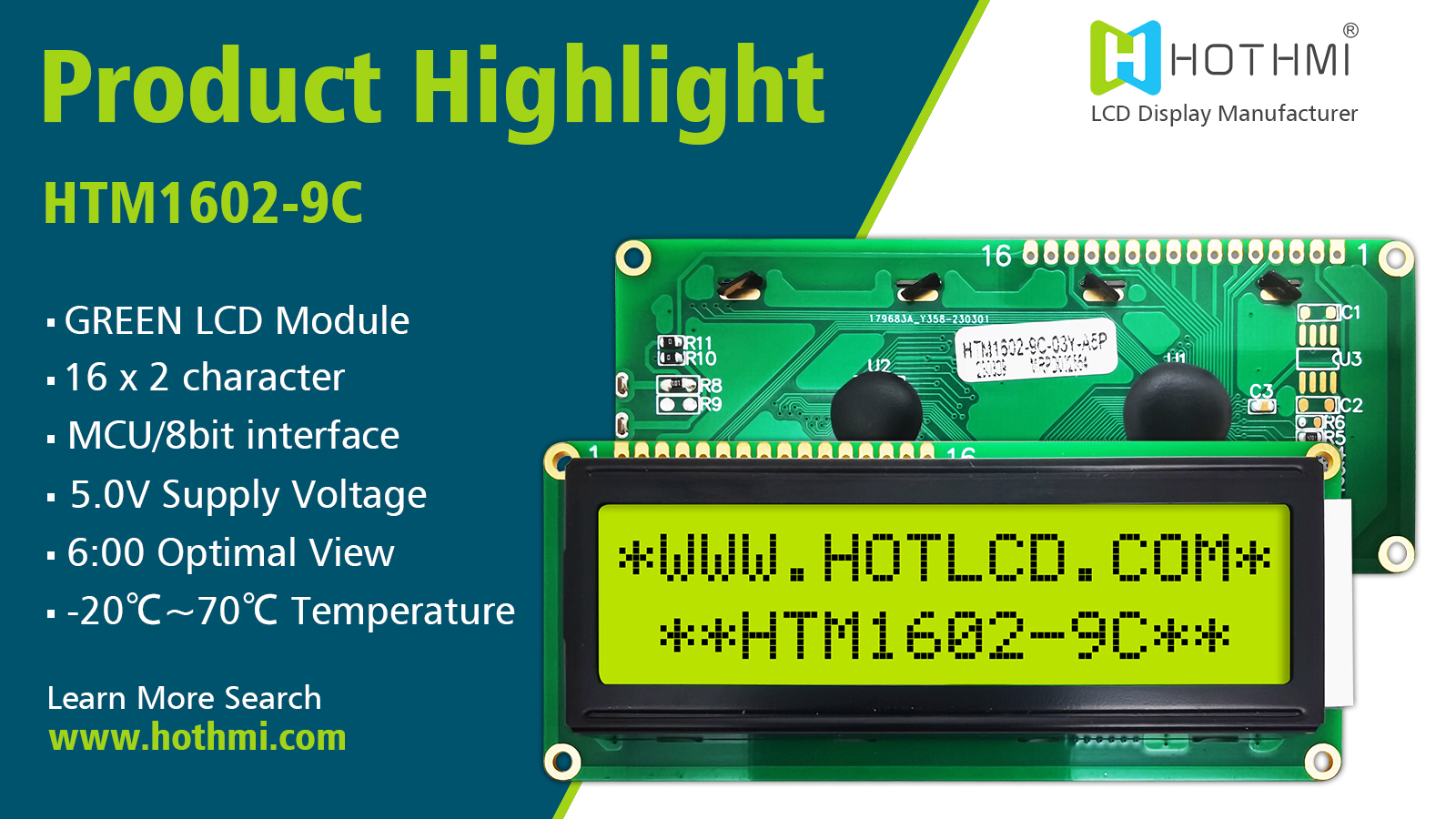

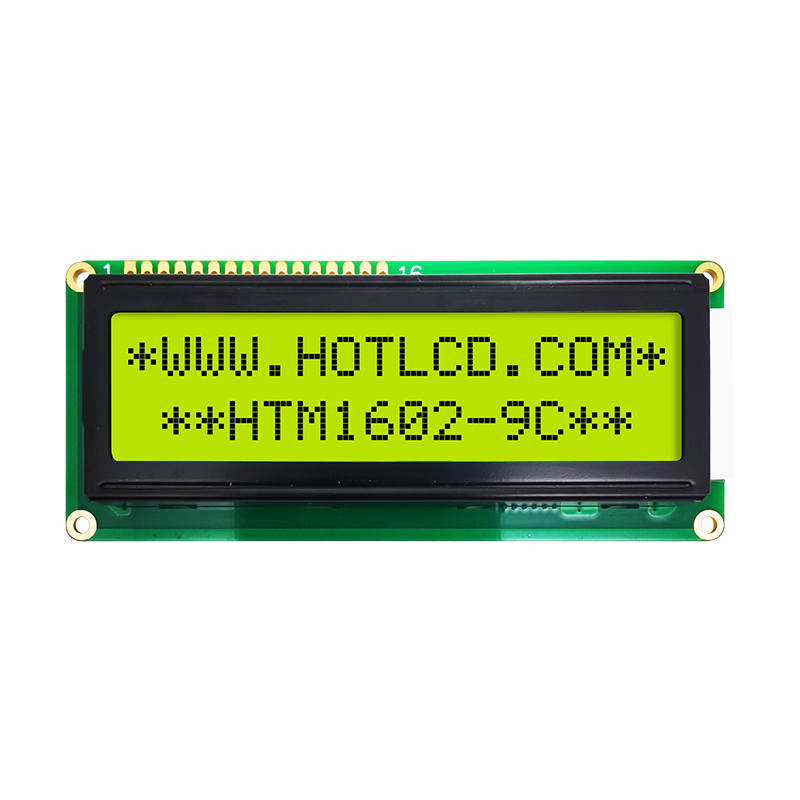

16x2字符液晶显示LCD模块 STN+灰串黄绿背光 HTM1602-9C

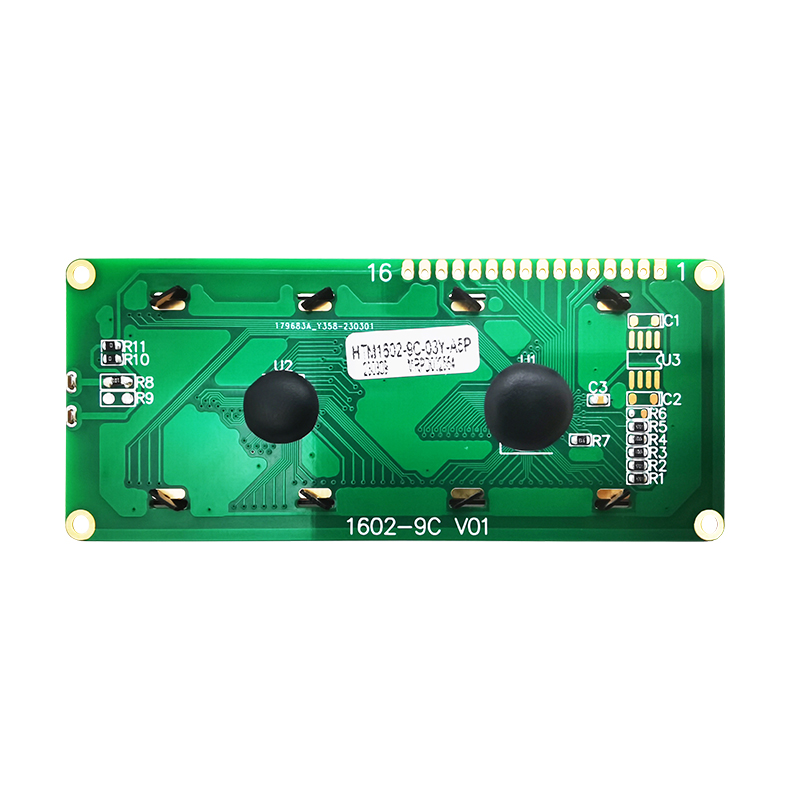

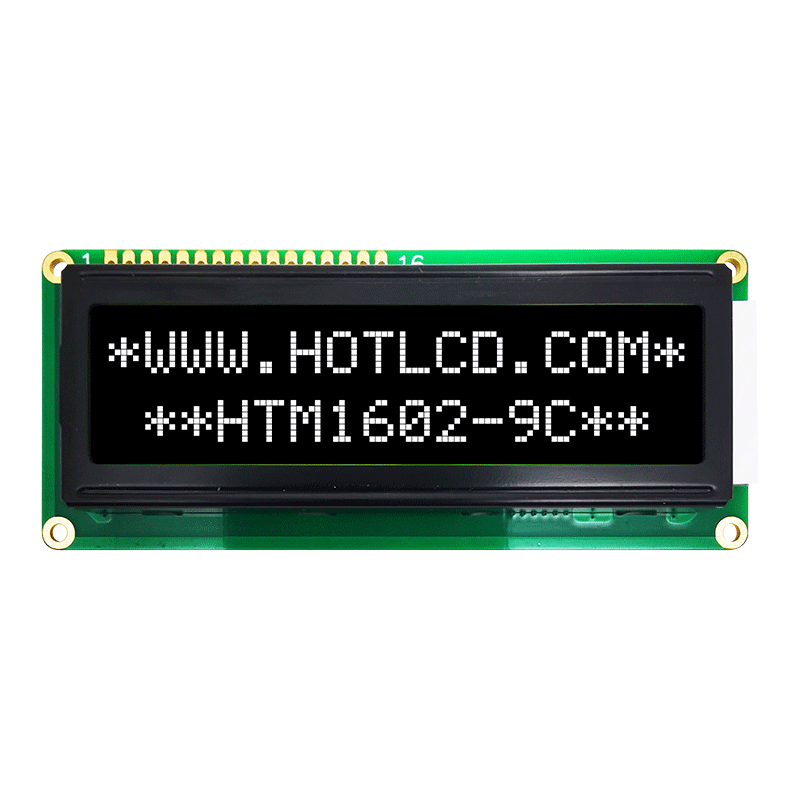

HTM1602-9C LCD 显示模块 16 字符 x 2 行 LED 背光提供各种背光颜色组合,如黄绿色、蓝色、白色、琥珀色、红色。 这种不带背光的 LCD 模块也可提供。 如果您想了解相关的 16 字符 x 2 行液晶显示模块,请随时与我们联系!

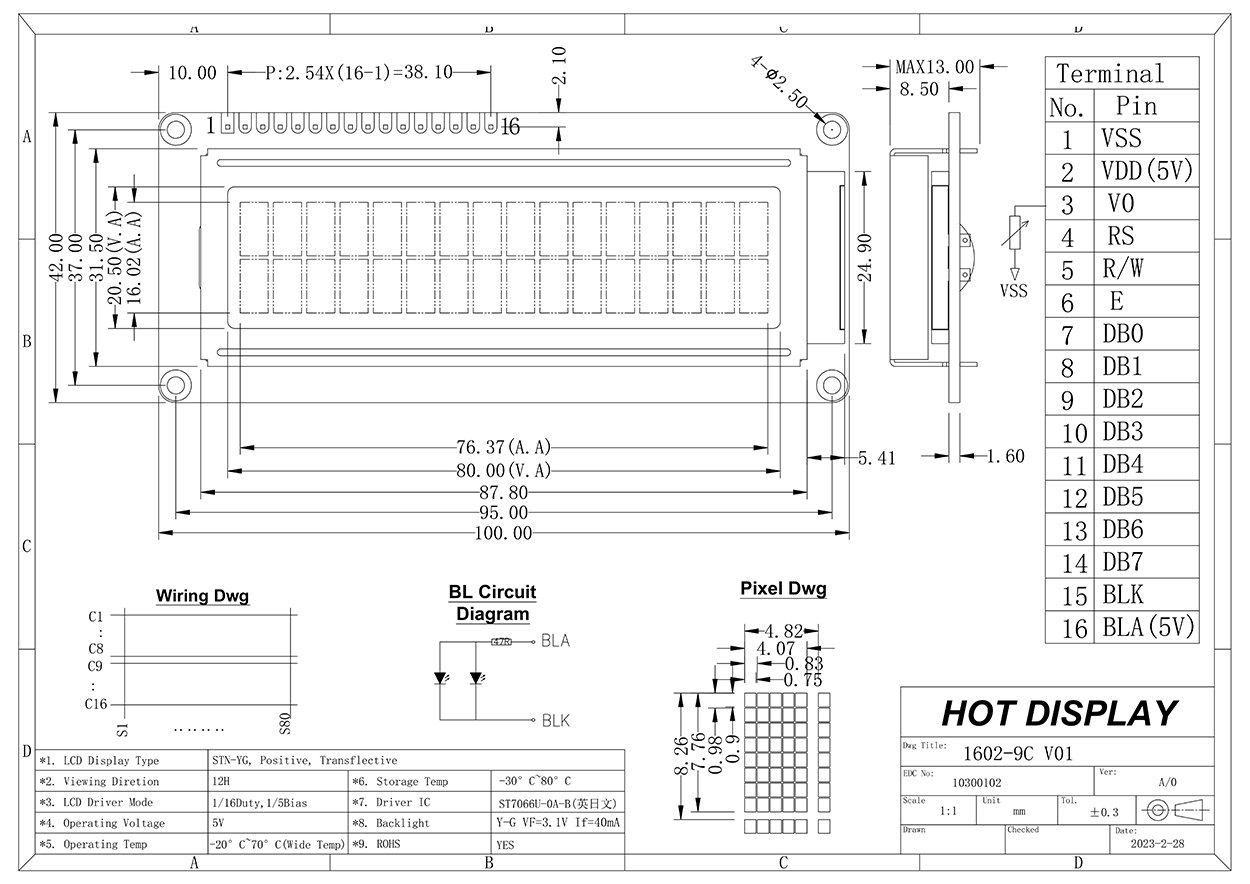

产品规格

Pin功能定义

Pin No.符号说明
1SSGround
2DDPower supply for logic
3OContrast Adjustment
4RSData/ Instruction select signal
5R/WRead/Write select signal
6EEnable signal
7~14DB0~DB7Data bus line
15APower supply for B/L +
16KPower supply for B/L -

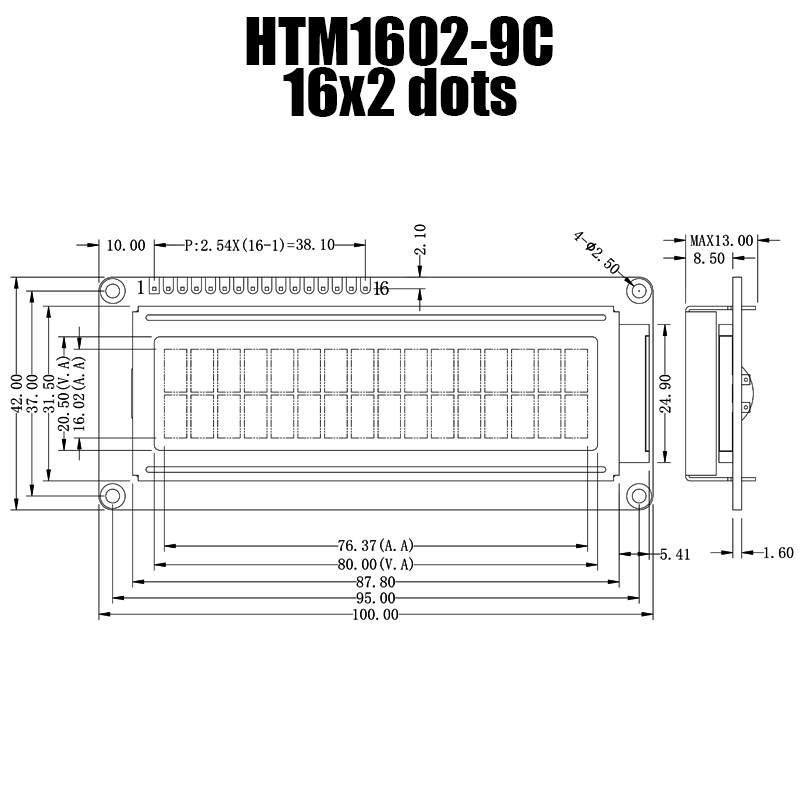

规格说明

项目标准尺寸单位
模块尺寸100X42X13mm
视域尺寸87.8X31.5mm
螺丝孔80X20.5mm
字符尺寸0.75X0.9mm

电气特性

项目符号标准值(典型值)单位
输入电压VDD3/5V
常温25°C LCD驱动电压建议值VDD-VO5V

显示字元的位置代码

显示位置12345678910111213141516
DD RAM Address0001












0F
DD RAM Address4041












4F


Search Keyword: lcd 16x2, lcd 16 x 2, 16x2 lcd, 16 x 2 lcd
