型号: 2英寸LCD 图形显示模块 | 128x64点阵图形液晶模块 | STN灰膜黄绿背光 | arduino HTM12864F-11Y-A5P

类型：图形液晶模组

显示像素：128x64

外形尺寸(mm) ：54X50X6.5

VA尺寸(mm)：43.5x29

AA尺寸(mm) ：40.92x24.92

点间距mm：0.32x0.39

应用：仪器仪表

视角：6H

背光/亮度：黄绿

引脚：20PIN

接口方式：MCU

特殊说明：防静电ESD 8KV

工作温度：-20~70℃

供电电压：5.0V

驱动芯片：KS0108
PDF下载
- HTM12864F-11Y-A5P

产品叙述

2英寸LCD 图形显示模块 | 128x64点阵图形液晶模块 | STN灰膜黄绿背光 | arduino

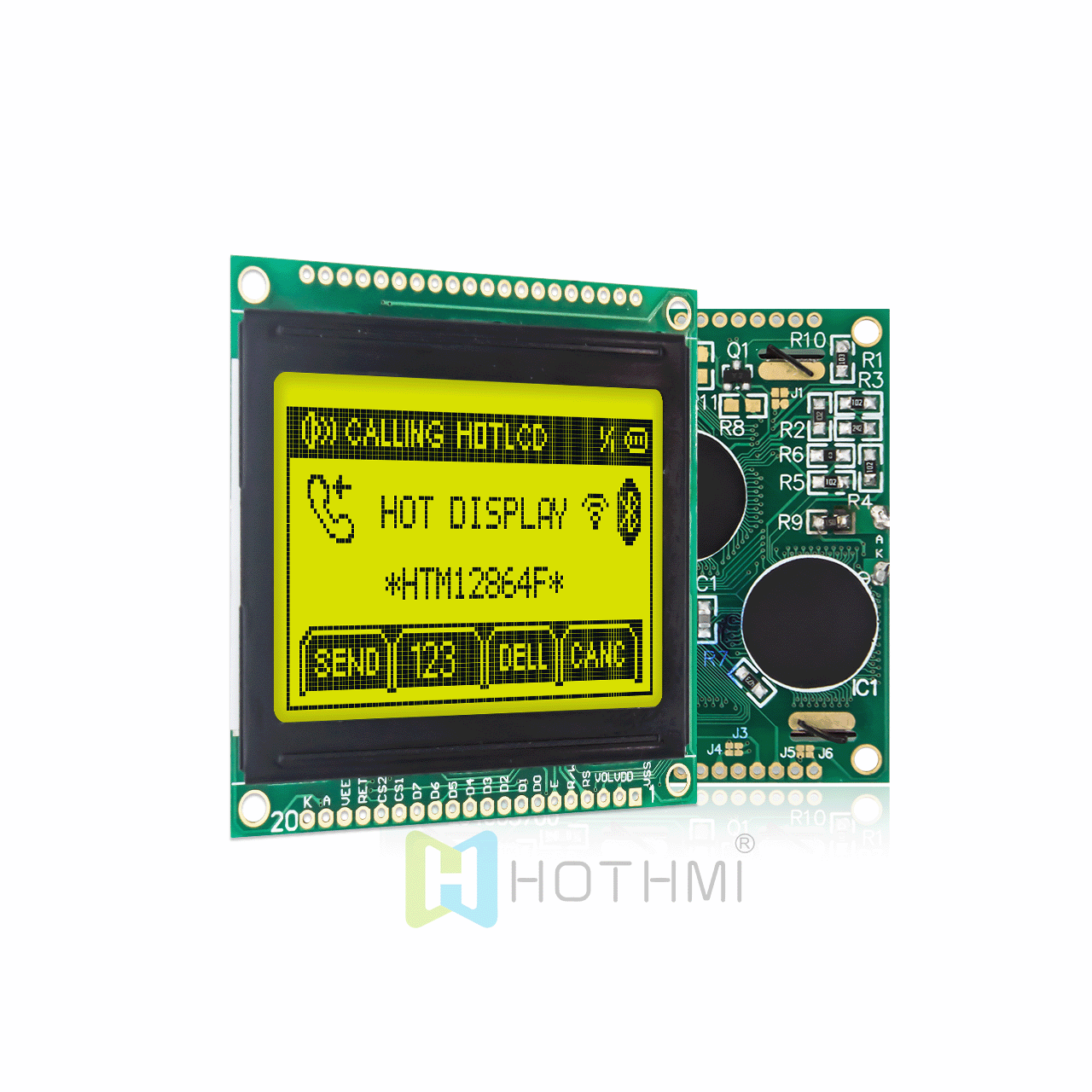

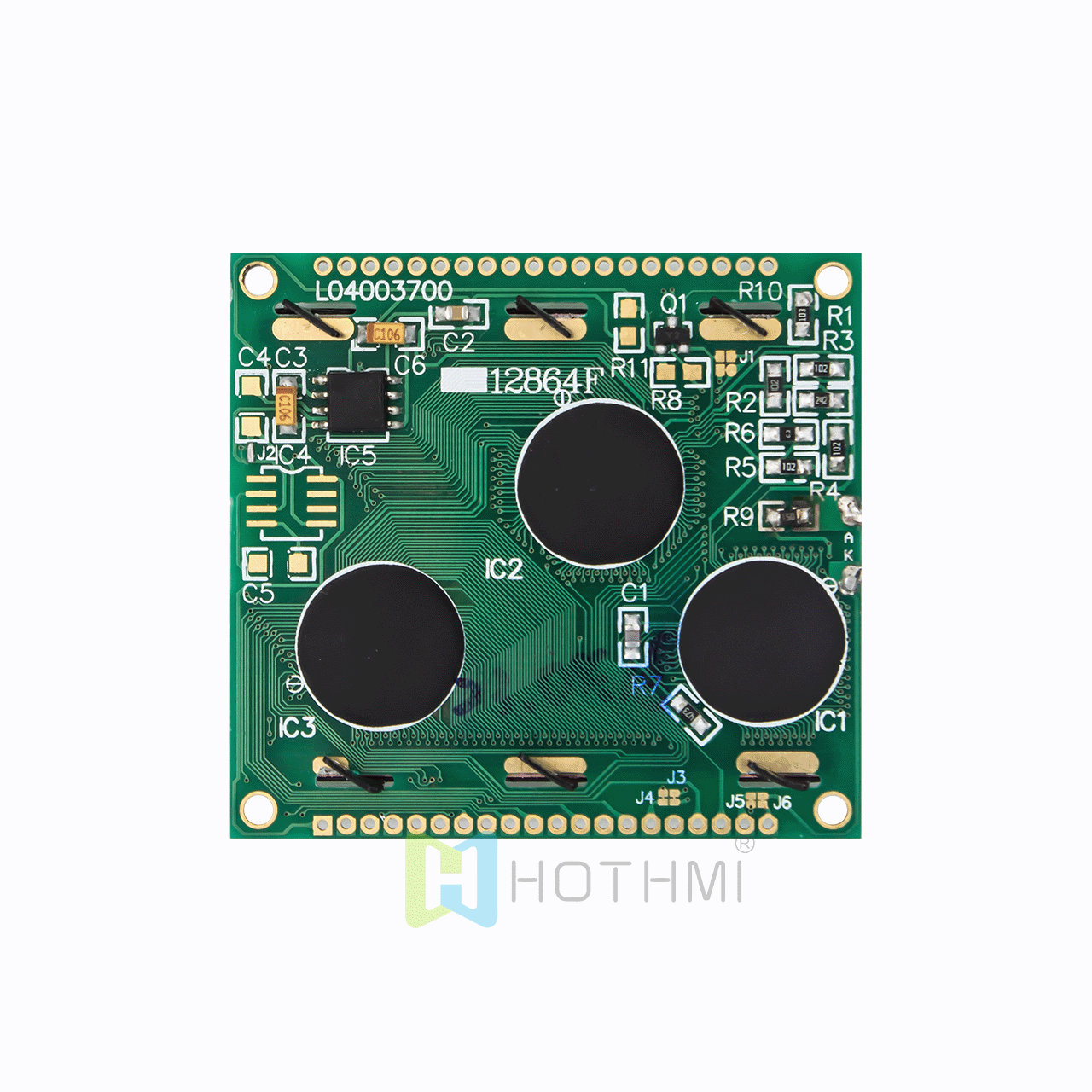

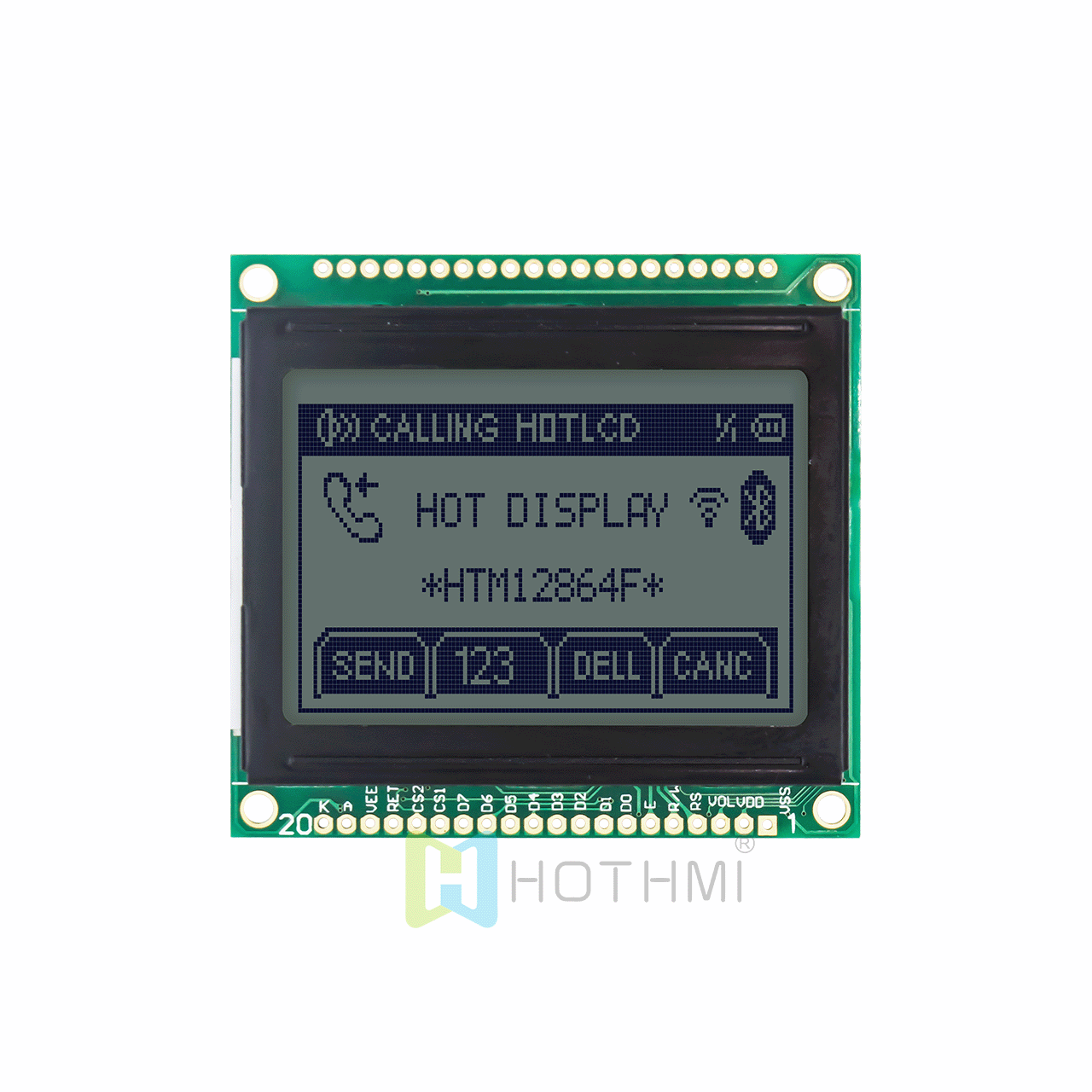

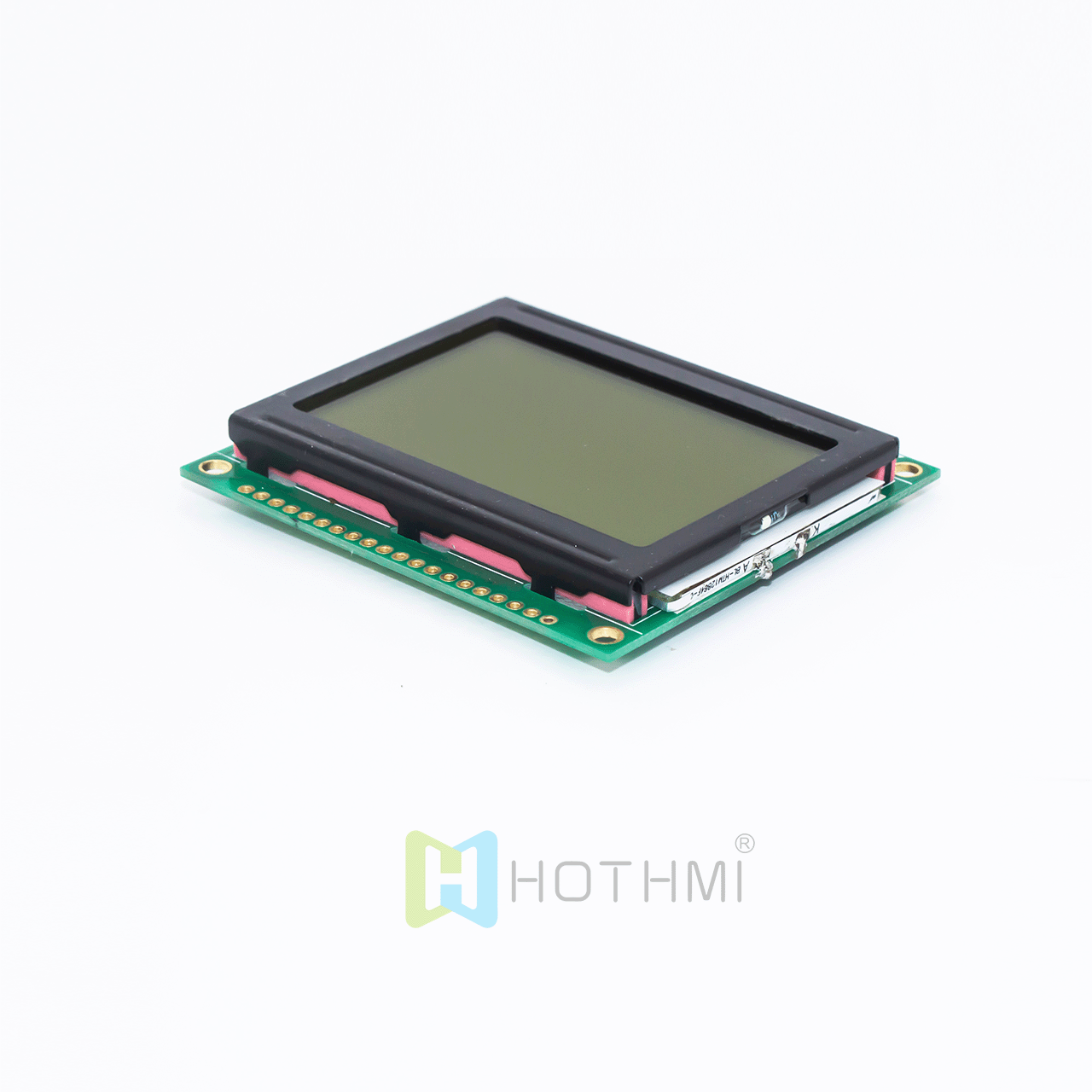

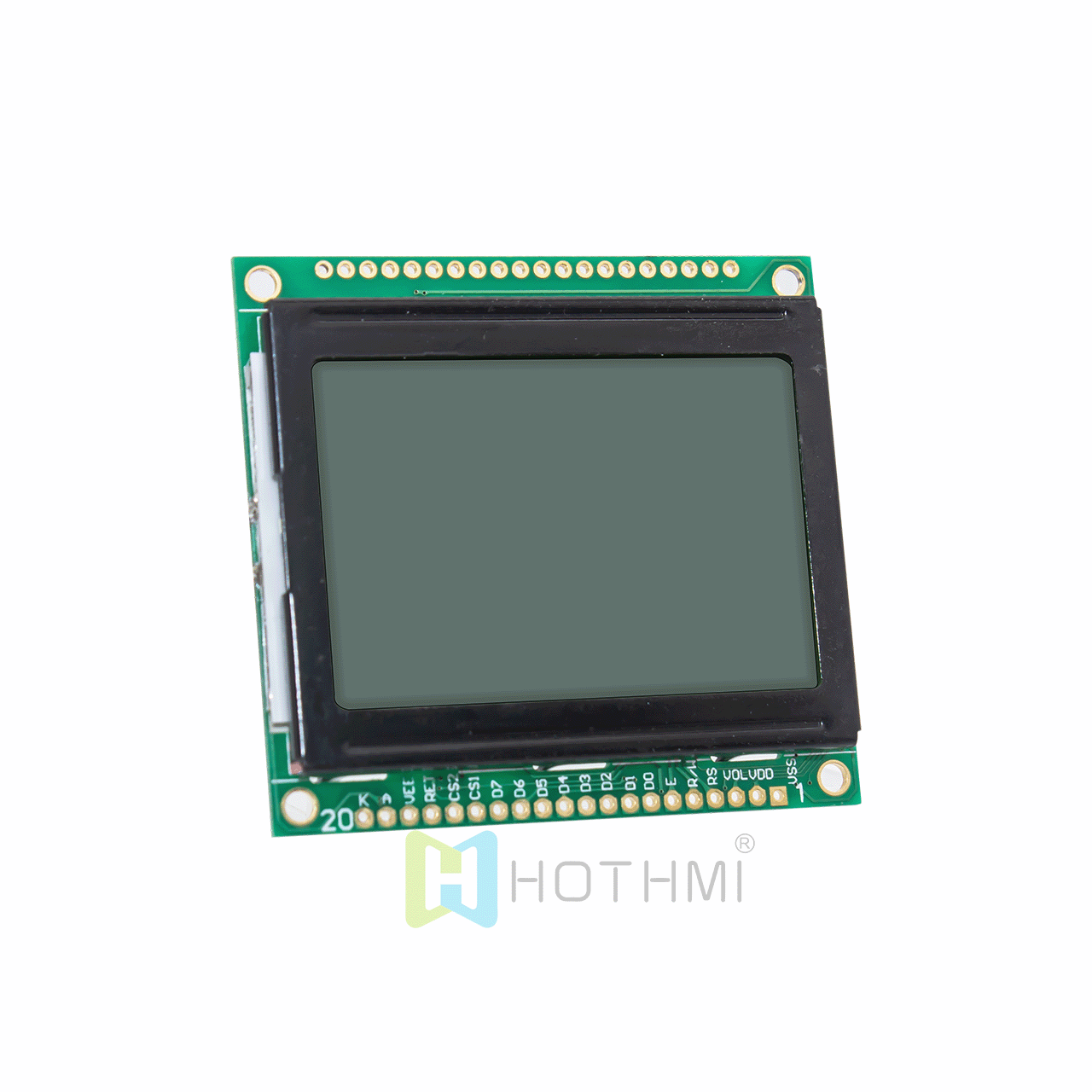

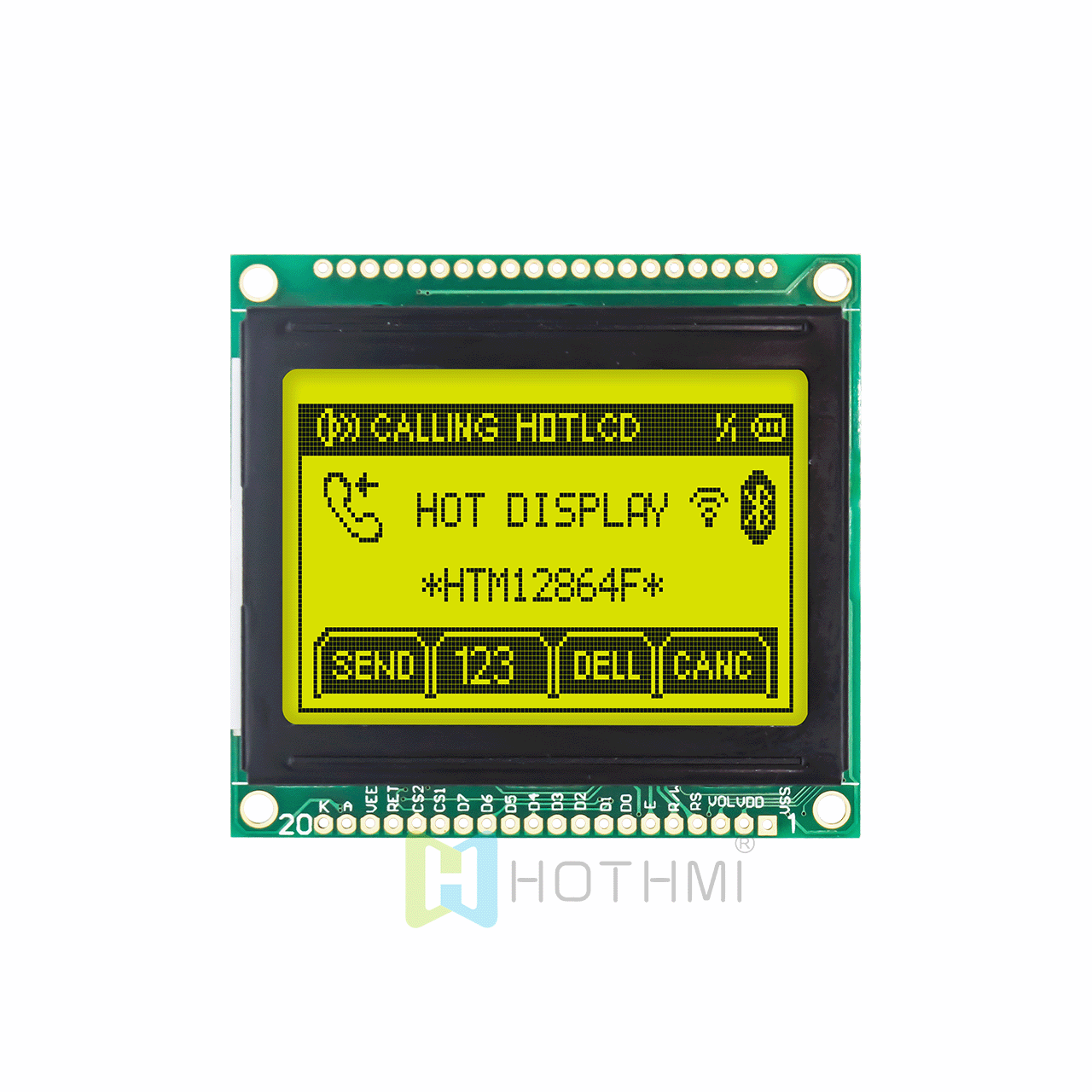

HTM12864F-11Y-A5P是一款单色LCD液晶显示模块128*64图形点阵,内置SK108或AIP31108控制器(或是相符IC),为6800 8-bit平行接口,5V电压,可选负压3V驱动，此款内置外震荡器2KHz。多色LED背光选择，LCD 有STN正显与负显及FSTN型LCD,工作温度为零下20度至+70度, 所有材料均符合环保要求RoHS标准。此款图形模块广泛应用于各式工业仪器设备及消费性产品使用，例如:测量仪器、加油机设备、自动贩卖机、咖啡机、音响、POS系统、或是家电用品、通讯设备、自动化设备等。
