采购与选型指南：如何判断方形屏的好坏？

在选购方形TFT屏时，不能只看价格，需要综合考量以下几个核心参数以确保其符合应用场景。

物理尺寸与分辨率

尺寸：方形屏常见的尺寸有1.3寸、3.4寸、4.0寸等。选择时需根据设备结构空间决定。例如，维修老式工控机或CNC机床，3.4寸方形屏常是标配。

分辨率：若用于显示简单图标（如智能家电），240x240分辨率足矣；

128x128分辨率方形TFT液晶显示屏

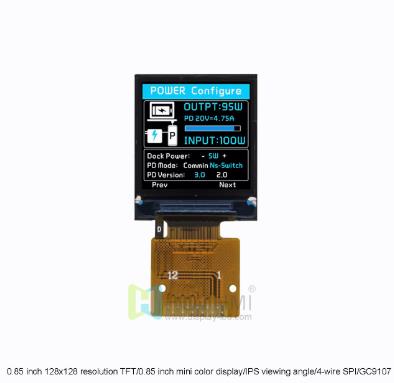

TFT-H085W01QQIGC2N12  0.85 英寸 TFT LCD 显示屏 | 128x128 SPI 接口，带 GC9107 更多>	TFT-H014A1QQTST5N26  1.44英寸TFT LCD显示模块 - 128x128分辨率，适用于智能手表 更多>	TFT-H014A05QQTST3N10  1.44英寸TFT液晶显示屏 | 128x128分辨率SPI ST7735 更多>

240x240分辨率方形TFT液晶显示屏

TFT-H013C4QQIST3N18  1.3英寸方形TFT液晶显示屏 | 240X240分辨率带SPI接口 更多>	TFT-H014A3DQIST4N10  1.4寸方形TFT液晶显示模块 | 240x240方形屏 | 应用于智能手表 更多>	TFT-H015A2QQIST7N10  1.54英寸TFT LCD显示模块 | 240X240方形面板适用于可穿戴设备 更多>

320x320分辨率方形TFT液晶显示屏

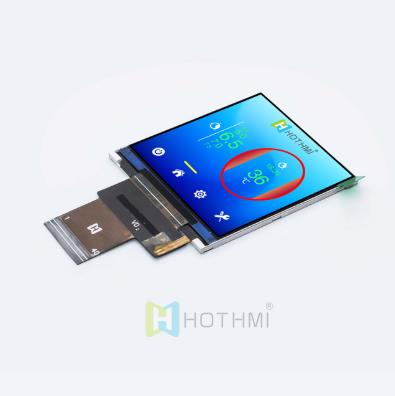

TFT-H015B07HQIST3N24  1.5英寸方形TFT液晶显示屏，适用于智能手表 更多>	TFT-H015A4HQIST7N40  1.5 英寸 TFT 液晶显示屏 | IPS 方形屏幕，带 ST7796 驱动 IC 更多>	TFT-H027A01HQINV4N40  2.7 英寸 TFT LCD 显示屏 320x320 方形屏幕，带 ST7796 控制器 更多>

480x480分辨率方形TFT液晶显示屏

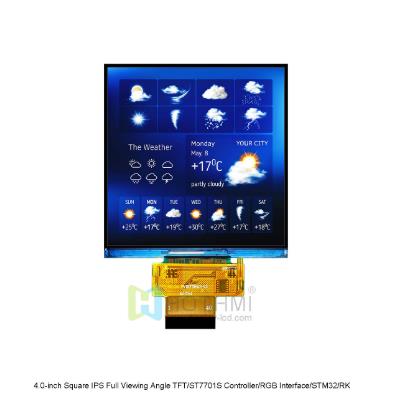

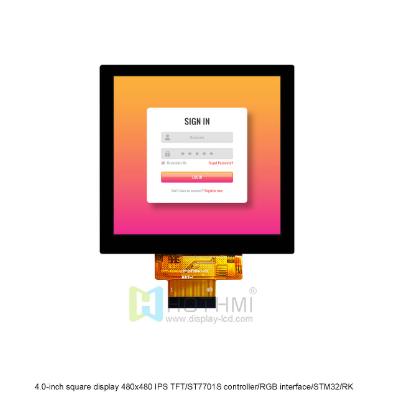

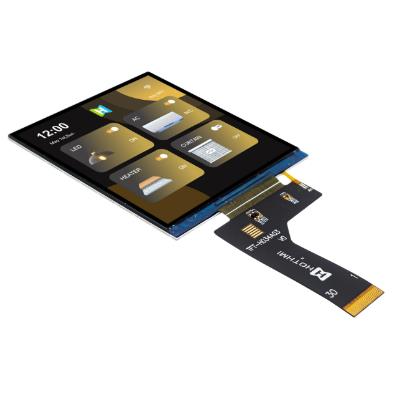

TFT-H040A1PVIST5N40  4寸方形TFT液晶显示屏 - 分辨率480x480 - 带ST7701S 更多>	TFT-H040A1PVIST3G40  4.0 英寸方形显示屏 | 480x480 ST7701S 控制器，带 RGB 接口 更多>	TFT-H034A03ZHINV4N30  3.4英寸TFT液晶模块 | 480X480方形显示屏，带NV3049控制器   更多>

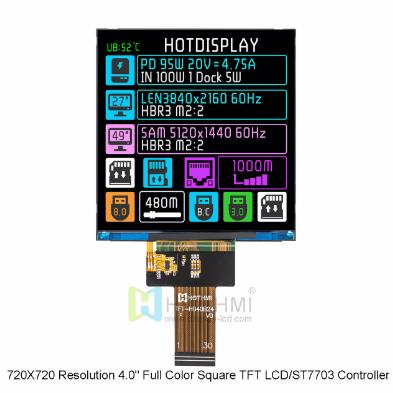

720x720分辨率方形TFT液晶显示屏

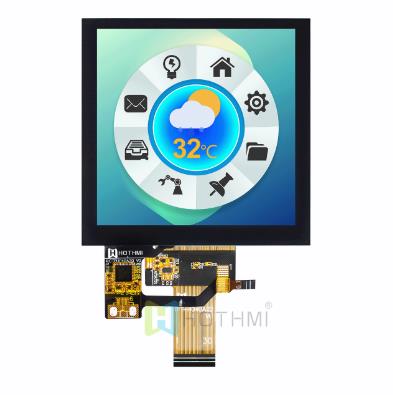

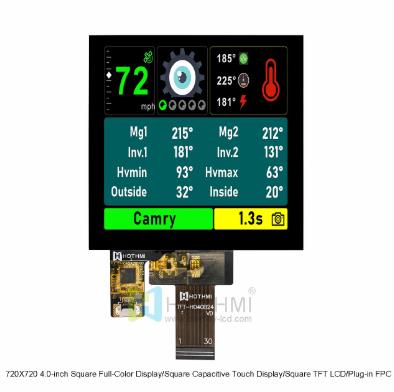

TFT-H040B24ZKIST3C30  4.0英寸方形TFT液晶显示屏 | 720x720电容式触摸屏   更多>	TFT-H040B24ZKIST5N30  4.0英寸TFT LCD显示屏 | MIPI DSI接口ST7703控制器 更多>	TFT-H040A22DKINV3C30  4英寸方形TFT液晶显示模块，带电容式触摸屏 更多>

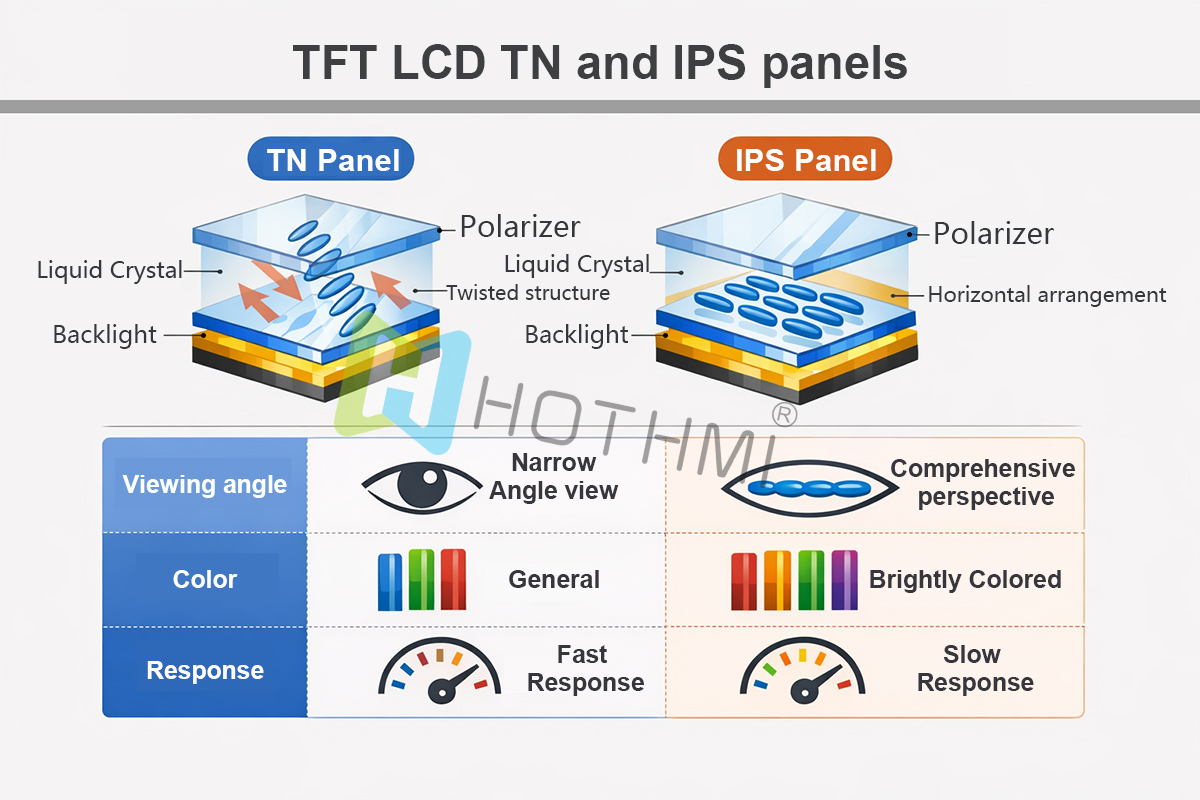

显示技术与视角

IPS屏 vs TN屏：IPS屏（如3.5寸640x480全视角屏）具有更广的视角（可达170°以上）和更稳定的色彩表现，适合需要多人围观或倾斜视角的场景（如户外巡检仪）；TN屏成本较低，但大角度观看时易出现偏色或“泛白”。

亮度与耐用性

亮度（单位：cd/m2）：户外使用需选择高亮度（通常500 cd/m2以上）屏幕，以对抗强光反射；室内使用一般300-400 cd/m2即可。

工业级特性：工业环境应优先选择宽温屏幕，能在-20℃至70℃环境下稳定工作，且具备抗电磁干扰能力。

接口类型

根据主控板选择接口。SPI接口简单、成本低，适合小型低分辨率屏；MIPI或RGB接口速度快，适合高分辨率、大数据量传输的场景。

常见故障排查与解决方案

在使用方形TFT液晶屏时，遇到花屏、闪屏或颜色异常是常见问题。以下是基于一线维修经验的排查步骤：

1. 显示颜色失真、有竖条纹或抖动

供电电压异常（最常见）：检查关键电压点。例如，某7寸屏案例中，调整VGL（-7.75V）、VGH（18.6V）和VCOM电压解决了问题。特别是VCOM电压（公共电极电压）若偏离典型值（如超过3.8V），极易导致画面闪烁或竖条纹。建议根据规格书微调VCOM值。

PWM调光频率过低：若背光驱动频率低于150Hz，肉眼可能感到频闪，建议提升至200Hz以上或改用DC调光。

2. 花屏、无显示或乱码

排线接触不良（高发区）：这是80%花屏问题的元凶。断电后，检查FPC排线是否松动、氧化。可使用无水酒精清洁金手指，重新插紧并锁好卡扣。

分辨率与刷新率不匹配：若是连接电脑使用，请检查显卡设置。将刷新率统一设置为60Hz（工业屏标准），分辨率调整至面板的原生分辨率，设置过高会导致黑屏或花屏。

物理损伤：若屏幕出现固定位置的裂纹、黑斑或“漏液”，通常无法修复，需直接更换屏体。

3. 画面暗、背光不亮

背光老化：对于老旧CCFL背光屏，昏暗可能是灯管寿命耗尽；对于LED背光，局部发暗可能是灯条损坏。

电源适配器问题：检查电源是否供电不足。例如标称12V的适配器实际输出远低于此值时，会引发背光闪烁或熄灭。

日常维护与清洁指南

正确的清洁和维护能显著延长方形液晶屏的使用寿命。

正确的清洁方法

工具：使用柔软、无尘的专用清洁布（如超细纤维布），或柔软的天鹅绒/纯棉布。

溶剂：严禁使用苯、丙酮、乙醇（酒精）或腐蚀性化学溶剂，这些会损坏偏光片。推荐使用少量软性清洁剂或纯水。对于顽固污渍，可使用异丙醇或乙醇轻轻擦拭，但需避免渗入屏幕边缘。

手法：先关闭电源，轻轻擦拭。不要直接将液体喷在屏幕上，应先喷在布上。

环境与使用习惯

避免长时间静态画面：长时间显示同一静止图像可能导致“残影”或“烧屏”现象。建议设置屏幕保护程序或定时开关机。

温湿度控制：避免在高温高湿环境使用或存储，以防偏光片起泡或剥离。若环境潮湿，建议每天通电一段时间，利用设备自身热量除湿。

防静电：人体静电可能击穿驱动芯片。在干燥环境下操作时，建议佩戴防静电手环或触摸接地金属释放静电。

操作与安装警告

为避免人为损坏，请注意以下安装和操作红线：

排线操作规范：插拔FPC排线前，必须先解锁连接器卡扣。强行拉扯锁定的排线会导致金手指划伤或断裂，此类损坏不在保修范围内。

安装应力：固定屏幕时，不要使用电动螺丝刀。螺丝应遵循对角、分步的方式均匀拧紧，切勿过紧。不均匀的受力会导致玻璃面板扭曲甚至破裂。

禁止热插拔：设备通电状态下，不要插拔显示接口。残余电流可能导致接口烧毁。

背面防护：组装时确保屏幕背面没有凸起的元器件或螺丝顶压。外力压迫背光模组会导致显示白斑或黑斑，这种损伤是不可逆的。
